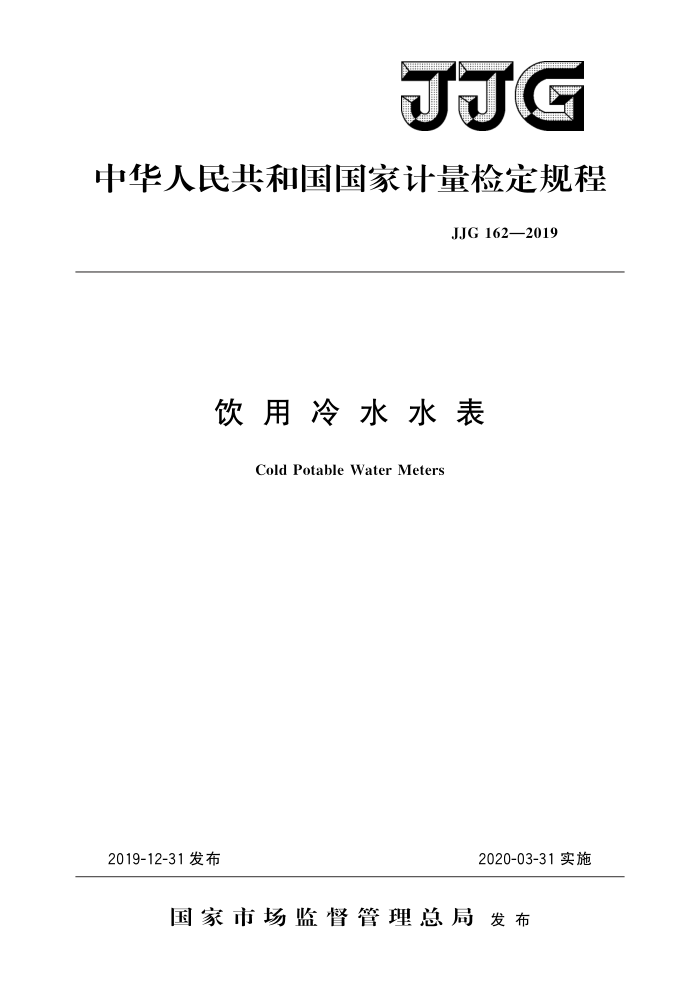

JJG
中华人民共和国国家计量检定规程
JJG 162—2019
饮用冷水水表
Cold Potable Water Meters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG162—2019
饮用冷水水表检定规程
JJG162—2019 代替JJG162—2009
Verification Regulation of
正文部分
Cold Potable Water Meters
归口单位：全国流量计量技术委员会液体流量分技术委员会主要起草单位：浙江省计量科学研究院
北京市计量检测科学研究院
参加起草单位：河南省计量科学研究院
重庆市计量质量检测科学研究院
宁波东海仪表水道有限公司
福州科融仪表有限公司
本规程委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJG 162—2019
本规程主要起草人：
赵建亮（浙江省计量科学研究院）胡涤新（浙江省计量科学研究院）李晨 (北京市计量检测科学研究院)
参加起草人：
朱永宏（河南省计量科学研究院）
张泽宏（重庆市计量质量检测科学研究院）
林志良（宁波东海仪表水道有限公司）
陈含章（福州科融仪表有限公司） JJG162—2019
目 录
引言 1 范围 2 引用文件。 3 术语和计量单位 3.1术语... 3.2计量单位 4概述 4.1 原理和结构组成· 4.2分类· 5计量性能要求， 5.1水表的流量特性. 5.2准确度等级和最大允许误差 6通用技术要求 6.1外观、标志和封印. 6.2电子装置功能 6.3密封性 7 计量器具控制 7. 1 检定条件. 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理.. 7. 5 检定周期· 附录A水表的使用中检查方法附录 B 检定记录参考格式附录 C 检定证书和检定结果通知书内页格式附录 D 水表的分类附录E 密度查表法
(Ⅱ) (1) (1) (1) (1 ) (4) (4) (4) (5) (5) (5) (6) (6) (6) (8) (9) (9) (9) (10) (11) (17) (17) (19) (21) (24) (25) (28)
...
- JJG162—2019
引言
本规程是在JJG162一2009《冷水水表》的基础上，参考了国际法制计量组织（OIML）发布的国际建议OIMLR49-1：2013《饮用冷水水表和热水水表第1部分：计量和技术要求》（WatermetersforcoldpotablewaterandhotwaterPartl：Metro logicalandtechnicalrequirements）有关首次检定的建议，结合我国水表制造和应用的实际情况进行修订。本规程遵循JJF1002一2010《国家计量检定规程编写规则》的相关规定。
与JJG162一2009相比，本规程仅涉及水表检定部分的内容，型式评价部分的内容由另行制定的型式评价大纲代替。本次修订除了编辑性修改之外，主要技术变化如下：
一术语部分结合OIMLR49-1：2013和我国水表相关行业标准，删除了仅与型式
评价部分相关的术语，如“固有误差”“耐久性”等，保留了与检定相关的术语及其定义，增加了“机电转换装置”“机电转换误差”等术语及其定义；
调整了检定项目的名称，将原“外观和功能”调整为“外观、封印和标志”，
原“外观和功能”中适用于带电子装置水表的功能部分单列为“电子装置功能”；
明确了“电子装置功能”检定项目中带电子装置的机械式水表机电转换误差的
技术要求和检定方法；
一细化了检定用计量标准器和配套设备；检定方法中增加了流量时间法，并增加了针对水表与检定装置不同步时采用测
量检定时间来修正体积的示值误差计算方法，列出了相应的计算公式；
检定结果的处理中增加了针对量大面广的公称通径不大于DN25水表可只出具
检定合格证的规定；
删除了原规程的附录G“水表的检定流量和用水量参考值”，增加了附录A
一
“水表的使用中检查方法”、附录D“水表的分类”和附录E“密度查表法”；
将原规程附录F“检定记录参考格式”修订为附录B；原规程附录H“检定证
书和检定结果通知书内页格式”修订为附录C。
本规程的历次版本发布情况：
JJG162—2009《冷水水表》； —JG162—2007《冷水水表》；一JJG162一1985《水表及其试验装置》。
II JJG162—2019
饮用冷水水表检定规程
1范围
本规程适用于饮用冷水水表的首次检定、后续检定和使用中检查。 本规程所指的饮用冷水水表是温度等级为T30和T50、测量流经封闭满管道可饮
用冷水的水表，包括工作原理基于机械原理、电子或电磁原理的水表，以及基于机械原理带电子装置的水表 2 引用文件
本规程引用了下列文件： JJG164液体流量标准装置 JJG643标准表法流量标准装置 JJG1113水表检定装置 JJF1777一2019饮用冷水水表型式评价大纲凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语 3.1.1水表watermeter
在测量条件下，用于连续测量、记录和显示流经测量传感器的水体积的仪表。 注：水表包括至少一个测量传感器、一个计算器（如有，包括调整或修正装置）以及一个指示
装置。三者可以置于不同外壳内。
3.1.2测量传感器measurementtransducen
将所测量的水的流量或体积转换成信号传送给计算器的水表部件，包括敏感器。 注： 1测量传感器可以自主工作或使用外部电源，可以基于机械或电子原理。 2敏感器通常也称检测元件，详见JJF1777一2019中3.1.3的定义。
3.1.3计算器calculator
接收测量传感器和可能来自于相关测量仪表的输出信号，并将其转换成测量结果的水表部件。如果条件许可，在测量结果未被采用之前还可将其存入存储器。
注： 1机械式水表中的齿轮传动装置被认为是计算器。 2计算器可以与辅助装置之间进行双向通信。
3.1.4指示装置indicatingdevice
用于指示流经水表的水体积的水表部件。
3.1.5指示装置的第一单元firstelementofanindicatingdevice
由若干个元件组成的指示装置中附带检定标度分格分度尺的元件。
1 JJG162—2019
3.1.6检定标度分格verificationscaleinterval
指示装置的第一单元的最小分度值。 3.1.7调整装置adjustmentdevice
水表中可对水表进行调整，使误差曲线偏移至与其本身基本平行，且仍处于最大允许误差范围内的装置。 3.1.8修正装置correctiondevice
连接或安装在水表中，在测量条件下根据被测水的流量和（或）特性以及预先确定的校准曲线自动修正体积的装置。
注：被测水的特性，如温度和压力，可以用相关测量仪表进行测量，或者储存在仪表的存储
器中。
3.1.9辅助装置ancillary device
用于执行某一特定功能，直接参与产生、传输或显示测得值的装置。 辅助装置主要有以下几种： a）调零装置； b）价格指示装置； c）重复指示装置； d）打印装置； e）存储装置； f）费率控制装置； g）预置装置； h）自助装置； i）流量传感器运动检测器： j）远程读数装置（可永久或临时安装）。 注：辅助装置中调零、价格指示、重复指示、费率控制、预置等与主示值和贸易结算相关联的
功能应受法制计量控制。
3.1.10整体式水表completemeter
测量传感器、计算器及指示装置不可分离的水表。
3.1.11分体式水表combinedmeter
测量传感器、计算器及指示装置可分离的水表 3.1.12主示值primaryindication
?
受法制计量控制的指示值。 注：如有重复指示，测量结果的初始指示为主示值。
3.1.13常用流量（Q：）permanentflowrate
额定工作条件下的最大流量。在此流量下，水表应正常工作并符合最大允许误差要求。
注：在本规程中，此流量以m/h来表示。
3.1.14过载流量（Q4）overloadflowrate
要求水表在短时间内能符合最大充许误差要求，随后在额定工作条件下仍能保持计
2 JJG162—2019
量特性的最大流量。
注：此处“短时间”参考定义为“一天内不超过1h，一年内不超过200h”。 3.1.15最小流量（Q）minimumflowrate
要求水表工作在最大允许误差之内的最低流量。
3.1.16分界流量（Q）transitionalflowrate
出现在常用流量和最小流量之间，将流量范围划分成各有特定最大允许误差的“流量高区”和“流量低区”两个区的流量。
注：通常将Q≤Q 随着流量减小大水表停止工作时的流量Qx1，或者随着流量增大大水表开始工作时的流量Qx2。
注：复式水表的结构特征详见附录D中D.2.2.5。 3.1.18最大允许（工作）压力（MAP） maximumadmissiblepressure
在额定工作条件下水表能够持久承受且计量特性不会劣化的最高内压力。
3.1.19工作温度（T.）workingtemperature
水表上游测得的管道内的水温。 注：水表按适用的工作温度范围分为T30和T50两个温度等级，T30表示工作温度范围为
（0.1～30）℃，T50表示工作温度范围为（0.1～50）℃。
3.1.20工作压力（pw）workingpressure
水表上下游测得的管道内的平均水压（表压力）。 3.1.21试验流量testflowrate
根据经过校准的参考装置示值计算出的试验时的平均流量。 注：本规程中试验流量即检定流量。
3.1.22公称通径（DN）nominaldiameter
管道系统部件尺寸的字母数字标志，仅供参考用。 注： 1公称通径由字母DN后接一个无量纲整数组成，该整数间接表示以毫米为单位的连接端内径
或外径的实际尺寸。 2字母DN后跟的数不代表一个可度量的值，且不应用来参与计算，相关建议有规定的除外。 3有关使用DN标志系统的建议中，任何DN与部件尺寸之间的关系可以如DN/OD（外直径）
或DN/ID（内直径）的形式给出。
3.1.23额定工作条件ratedoperatingcondition
为使水表按设计性能工作，在测量时需要满足的工作条件。
3.1.24电子装置electronicdevice
采用电子组件并执行特定功能的装置，通常制作成独立单元且可以单独试验。
3.1.25机电转换装置converterof mechanical-electricsignal
将机械式水表的机械计数信号转换成电子计数信号的装置。 注： 1机电转换装置根据转换原理和信号特征，分实时转换式和直读式两种：
3
