F

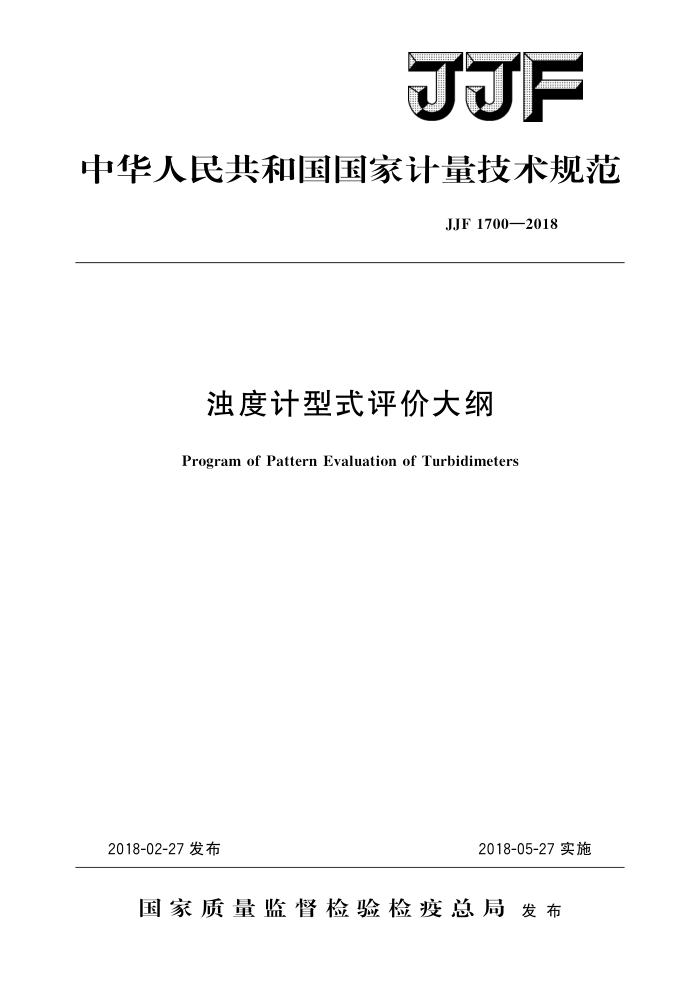

中华人民共和国国家计量技术规范
JJF1700—2018
浊度计型式评价大纲
Program of Pattern Evaluation of Turbidimeters
2018-05-27实施
2018-02-27发布
国家质量监督检验检疫总局发布 JJF1700—2018
浊度计型式评价大纲 Program of Pattern Evaluation of
JJF 1700—2018
Turbidimeters
归口单位：全国环境化学计量技术委员会
主要起草单位：中国计量科学研究院
中国广州分析测试中心上海市计量测试技术研究院
参加起草单位：中国测试技术研究院
山东省青岛市计量测试所
江苏省环境监测仪器计量中心
本规范委托全国环境化学计量技术委员会负责解释 JJF1700—2018
本规范主要起草人：
张文阁（中国计量科学研究院）罗军（中国广州分析测试中心）李智玮（上海市计量测试技术研究院）刘俊杰（中国计量科学研究院）
参加起草人：
袁礼（中国测试技术研究院）夏春（山东省青岛市计量测试所）王绍利（江苏省环境监测仪器计量中心） JJF1700—2018
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (7) (8) (8) (9) (10) (10) (10) (11) I
范围· 2 引用文件. 3 概述…· 4法制管理要求 4.1计量单位 4.2 标志 5计量要求. 5.1示值误差 5.2重复性 5.3 零点漂移· 5.4示值稳定性· 6通用技术要求. 6.1 外观及结构 6.2 功能性要求 6.3 环境适应性· 1 型式评价项目表· 8 提供样机的数量及样机的使用方式..· 8.1 提供样机的数量.. 8.2样机的使用方式.. 9 试验项目的试验方法和条件以及数据处理和合格判断： 9. 1 外观及结构 9. 2 功能性要求 9.3 示值误差 9. 4 重复性 9.5 零点漂移. 9.6 示值稳定性 9. 7 环境温度5℃条件下适应性 9.8 环境温度35℃条件下适应性 9. 9 恒定湿热试验· 9.10电源环境适应性 10 试验项目所用计量器具和设备表 11 型式评价结果的判定 12 型式评价记录格式附录A浊度计型式评价试验记录格式
.
...+ JJF1700—2018
引言
本型式评价大纲依据JJF1015一2014《计量器具型式评价通用规范》、JJF1016 2014《计量器具型式评价大纲编写导则》编写。
本型式评价大纲的技术指标参考了JJG880一2006《浊度计》、（ GB/T11606—2007 《分析仪器环境试验方法》、ISO7027《水质浊度测定方法》等技术法规、标准。
本型式评价大纲为首次发布
II JJF1700—2018
浊度计型式评价大纲
1范围
本型式评价大纲适用于分类编码为46240000的以Formazine（福尔马肼）浊度为单位显示和显示结果可换算为Formazine浊度单位的台式、便携式光电浊度计的型式评价。 2 引用文件
本规范引用了下列文件： JJG880—2006浊度计 GB/T11606—2007分析仪器环境试验方法 ISO7027水质浊度测定方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
浊度计是用于测量悬浮于透明液体中不溶性颗粒物质所产生的光的散射或衰减程度，并定量表征这些悬浮颗粒物质含量的仪器。
光电浊度计（以下简称仪器）主要由光源、光的准直单元、样品测量池、测量室、 光电检测元件和显示单元部分组成。按其测量原理或方式，可分为光透射、光散射（直角散射、向前散射和表面散射）、散射透射比以及积分球测量等几种方式。浊度计的关键零部件和材料见表1。
表1关键零部件和材料表名称
序号 1 2 3
备注
主要性能指标常为可见光光源
光源样品测量池光电检测元件
根据设计需要根据设计需要根据设计需要
4法制管理要求 4.1计量单位
采用国际标准化组织颁布的国际标准ISO7027中规定的Formazine浊度标准，即该标准中所使用的“度（Unit）”作为浊度计量单位。按照不同测量方式，主要有下述以Formazine标准液为计量标准确定的常用浊度单位：
FAU（FormazineAttenuatedUnit）Formazine光衰减测量单位；
1 JJF1700—2018
FNU(FormazineNephelometricUnit) Formazine光散射测量单位； NTU（NephelometricTurbidityUnit) 光散射浊度单位； FTU（FormazineTurbidityUnit）Formazine浊度单位； EBC (European Brewery Convention) 一欧洲酿造业浊度单位； ASBC（AmericanSocietyBerwingChemiets) 美国酿造业浊度单位。 这些单位之间的换算关系如下：1FAU=1FNU=1NTU=1FTU
1 EBC=4 FTU 1ASBC=0.058FTU
4.2标志 4.2.1计量法制标志一般包括： 4.2.1.1制造计量器具许可证标志和编号（试验样机留有相应位置，只对国产仪器）： 4.2.1.2仪器型式批准标志和编号（试验样机应留有相应位置）。 4.2.2计量器具铭牌应包括：
仪器名称、生产厂名、规格（型号）、制造日期、出厂编号、仪器测量范围、最大允许误差。 5计量要求
仪器的计量性能必须符合国家计量检定规程JJG880一2006的规定。
5.1示值误差
仪器的示值误差范围为士10%。 5.2重复性
仪器的重复性应不大于2%。 5.3零点漂移
仪器在30min内不超过所在量程范围的满量程值的士1.5%。 5.4示值稳定性
仪器在30min内的示值稳定性不超过所在量程范围的满量程值的士1.5%。 6通用技术要求 6.1 外观及结构
仪器应直接显示出浊度测量结果：仪器所包含的零部件应齐全；仪器表面光滑平整，色泽均匀，没有擦伤剥落起泡等现象；所有铭牌标志齐全而清楚；测量池壁（透光部分）内外表面光洁、形状规整、厚度均匀、无划痕；测量室内部清洁，密封性能良好，无漏光现象。 6.2功能性要求
各调节器应能正常工作；仪器显示应清晰。 6.3环境适应性
仪器应在下列环境中正常工作。
6.3.1气候环境 2 JJF1700—2018
6.3.1.1仪器处于正常工作状态，置于环境温度为5℃的试验箱中，持续试验时间为 2h，仪器应能正常工作，其计量性能应满足5.1的要求。 6.3.1.2仪器处于正常工作状态，置于环境温度为35℃的试验箱中，持续试验时间为 2h，仪器应能正常工作，其计量性能应满足5.1的要求 6.3.2恒定湿热试验
试验温度25℃、相对湿度：80%，持续时间4h。试验持续时间到达后，仪器应能正常工作，其计量性能应满足5.1的要求。 6.3.3电源环境 6.3.3.1对于使用交流供电电源的仪器，电源电压变化士10%时，其计量性能应满足 5.1的要求。 6.3.3.2对于采用电池供电的仪器，当电池电压为其工作电压的下限值时，仪器的示值误差不超过土10%。当电池电压低于工作电压的下限值时，应能发出欠压信号。
型式评价项目表
/
检测器的型式评价项目见表2。
表2琴 型式评价项目表
序号 、法制管理要求
备注
型式评价项目
计量单位要求标志
1 2
二、计量要求
示值误差重复性零点漂移示值稳定性
3 4 5 6 通用技术要求
三、
外观和结构功能性要求环境适应性（气候环境、恒定湿热试验和电源环境）
8
9
8 提供样机的数量及样机的使用方式
8.1 提供样机的数量 8.1.1对于单一产品的：提供两台样机， 8.1.2对于系列产品：准确度相同，测量区间不同的系列产品在选取样机时应包括测
3
