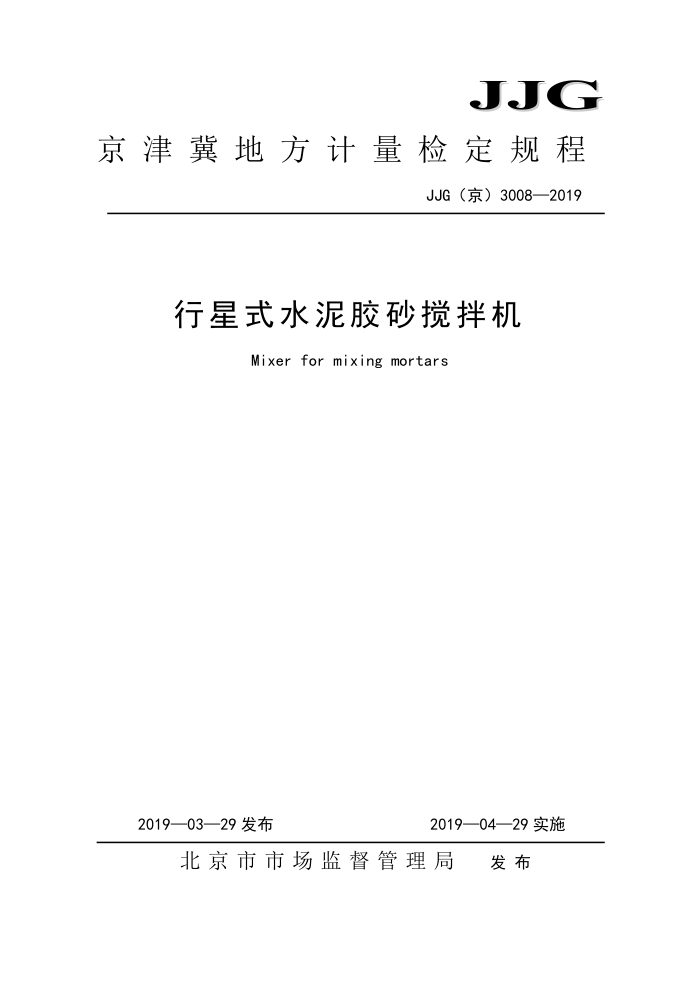

JJG
京津冀地方计量检定规程
JJG（京）3008—2019
行星式水泥胶砂搅拌机
Mixer for mixing mortars
2019—03—29发布
2019—04—29实施
北京市市场监督管理局 发布 JJG（京）3008—2019
行星式水泥胶砂搅拌机检定规程 Verification Regulation for Mixer for mixing mortars
JJG（京）3008－2019
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
本规范由北京市市场监督管理局负责解释 JJG（京）3008—2019
本规程主要起草人：
张涛 天津市计量监督检测科学研究院王 鹏 天津市计量监督检测科学研究院王小终 河北省计量监督检测院闫 瑞 北京市计量检测科学研究院
本规程参与起草人：
张 博 北京市计量检测科学研究院赵 强 北京市计量检测科学研究院骆 昕 北京市计量检测科学研究院全 锐 北京市计量检测科学研究院 JJG（京）3008—2019
目 录
引言 1范围· 2引用文件 3概述· 4.计量性能要求· 4.2自动控制程序搅拌时.. 4.3搅拌锅深度 4.4搅拌锅内径 4.5搅拌锅壁厚 4.6搅拌叶片总宽 4.7搅拌叶片总长 4.8搅拌叶片与锅底、锅壁的间隙。 5通用技术要求·· 6计量器具控制· 6.1检定条件 6.2检定项目 6.3检定方法 6.4检定结果的处理 6.5检定周期· 附录A检定记录格式· 附录B检定证书背面格式附录C检定结果通知背面格式·
(1)
(2) ·(2) : (2) (2) (2) (2) (2) (2) (2) (2) (2) ·(2) (3) ·(3) ·(3) (3) (4) ·(5) (6) (7) .（8) JJG（京）3008—2019
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》给出的规则和格式编
制。
本规程编写参照了GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》、JC/T 681-2005《行星式水泥胶砂搅拌机》等最新国家和行业标准。
本规程代替JJG（京）19-1993《水泥胶砂搅拌机》地方检定规程，与JJG（京） 19-1993《水泥胶砂搅拌机》相比，主要变化如下：
1.按照JJF1002-2010《国家计量检定规程编写规则》引言为必备内容的要求增加了引言部分内容。
2.将计量性能部分的自动控制程序各阶段的时间要求进一步细化 3.引用最新行业标准文件，不再检测搅拌锅的转速。 4.不再检测倒角等边缘几何参数，更加贴合行业标准和实际工作。
-1 JJG（京）3008—2019
行星式水泥胶砂搅拌机检定规程
1.范围
本规程适用于新制造、使用中和修理后的行星式水泥胶砂搅拌机（简称搅拌机）的首次检定、后续检定和使用中检查。 2.引用文件
本规程引用下列文件：
GB/T17671《水泥胶砂强度检验方法（IS0法）》 JC/T681《行星式水泥胶砂搅拌机》 凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注
日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3.概述
行星式水泥胶砂搅拌机由胶砂搅拌锅和搅拌叶片及相应结构组成。
搅拌叶片呈扇形，搅拌时作顺时针方向自转，并沿搅拌锅外沿作逆时针公转，具有高低两种速度。 4.计量性能要求 4.1搅拌叶片转速
搅拌叶片转速要求见表1。
表1搅拌机搅拌叶片转速要求一览表
搅拌叶片
公转速度 (r/min) 62 ± 5 125±10
自转速度 (r/min) 140± 5 285±10
搅拌速度
慢 速快 速
4.2自动控制程序搅拌时间：低速（30土1）S，再低速（30土1）S，高速（30±1）S，停（90±1）S，高速（60±1）s。 4.3搅拌锅深度：180mm±2mm。 4.4搅拌锅内径：202mm±1mm。 4.5搅拌锅壁厚：1.5mm±0.1mm。
-2 - JJG（京）3008—2019
4.6搅拌叶片总宽：135.0mm~135.5mm 4.7搅拌叶片总长：198mm±1mm。 4.8搅拌叶片与锅底、锅壁的间隙：3mm土±1mm。 5.通用技术要求 5.1外观要求 5.1.1产品应带有铭牌（标明型号、规格、出厂编号、制造厂商、生产日期）及说明书。 5.1.2外形结构完好，无影响正常结构的机械损伤，整机没有锈蚀，其开关按键等操作灵活可靠，标志清晰明确。 5.2其他技术要求 5.2.1机头醒目位置有搅拌叶片公转方向的标志。搅拌叶片自转方向为顺时针，公转方向为逆时针，搅拌机的旋转方向应与标注方向相一致。 5.2.2搅拌机的运转的声音应正常，锅与叶片应平稳，不应有明显的跳动现象，电器控制安全，灵敏可靠。 5.2.3胶砂搅拌机的电气控制稳定可靠，整机绝缘电阻≥2MQ。 6计量器具控制 6.1检定条件 6.1.1检定时的环境条件 6.1.1.1温度：（10～35）℃；相对湿度：不超过85%。 6.1.1.2胶砂搅拌机应保持清洁，周围无腐蚀性气体。 6.1.1.3电源电压的波动不超过土10%。 6.1.2检定设备 6.1.2.1转速测量仪表：准确度优于0.5级。 6.1.2.2秒表：准确度优于0.1s。 6.1.2.3深度尺：量程200mm，分度值0.02mm。 6.1.2.4游标卡尺：量程200mm，分度值0.02mm。 6.1.2.5钢丝：直径为Φ2mm和Φ4mm。 6.1.2.6内径千分尺：分度值不大于0.02mm。 6.1.2.7测厚卡规：分度值不大于0.02mm。 6.1.2.8兆欧表额定直流电压500V，准确度不低于2.5级。
- 3 - JJG（京）3008—2019
6.2检定项目首次检定、后续检定和使用中检查的项目见表2。
表2：搅拌机的首次检定、后续检定和使用中检查项目一览表检定项目
首次检定
后续检定
使用中检查
外观检查搅拌叶片转速
+ + + + + + + + +
+ + +
+ + +
自动控制程序搅拌时间
搅拌锅深度搅拌锅内径搅拌锅壁厚搅拌叶片总长搅拌叶片总宽
-
+
+ + +
+
搅拌叶片与锅底、锅壁
的间隙
6.3检定方法 6.3.1通用技术要求检查目视检查或者手动操作：搅拌机铭牌标志应符合5.1.1要求。 搅拌机外形尺寸应符合5.1.2要求。 6.3.2搅拌叶的转速检定：在空载状态下，用转速测量仪表分别测量搅拌叶慢速和快速时的公转转速，依据行星式结构的转速比，按照公式（1）～（3）计算得到搅拌叶的自转转速。公转转速和自转转速结果应符合第4.1条款的要求。
(1) (2)
n, =ixn, n2=i ×n
i= Z -Z2
(3)
Z2
式中： ni、ni一一搅拌叶公转的快、慢转速（r/min）； nz、n2一一搅拌叶自转的快、慢转速 （r/min）:
