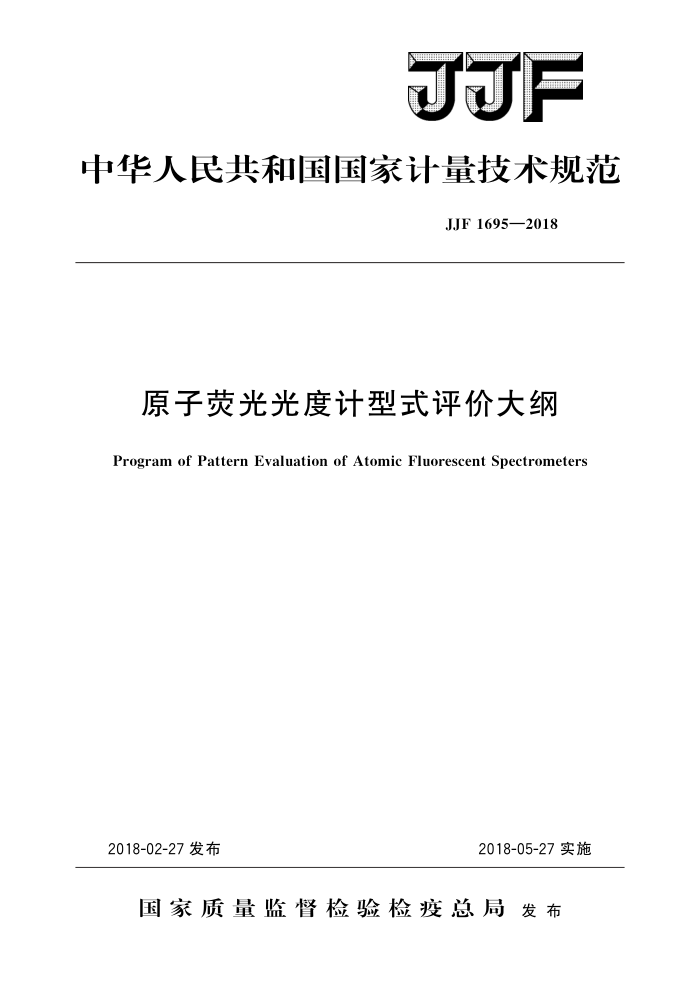

JJF
中华人民共和国国家计量技术规范
JJF1695—2018
原子荧光光度计型式评价大纲
Program of Pattern Evaluation of Atomic Fluorescent Spectrometers
2018-02-27 发布
2018-05-27实施
国家质量监督检验检疫总局发布 JJF1695—2018
原子荧光光度计型式评价大纲
JJF 1695—2018
Program of Pattern Evaluation of Atomic Fluorescent Spectrometers
归口单位：全国物理化学计量技术委员会
主要起草单位：河北省计量科学研究所
河北省计量监督检测院
参加起草单位：中国计量科学研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1695—2018
本规范主要起草人：
冯金淼 （河北省计量科学研究所）郝静坤（河北省计量科学研究所）宋增良（河北省计量监督检测院）
参加起草人：
崔彦杰（中国计量科学研究院）张宝华（河北省计量监督检测院）王婧（河北省计量监督检测院） JJF1695—2018
目 录
(Ⅲ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (7) (9) (9) (11)
引言范围….
1
2引用文件. 3 概述 4 法制管理要求· 4.1计量单位要求 4.2标志…. 5 计量要求· 6 通用技术要求· 6.1外观及功能检查· 6.2环境适应性….· 6.3稳定性·
型式评价项目表.. 8 提供样机的数量及样机的使用方式 8.1 提供样机的数量 8.2样机的使用方式. 9试验项目的试验方法和条件以及数据处理和合格判据 9.1计量要求 9.2 通用技术要求· 10 型式评价结果的判定 11试验项目所用计量器具和设备附录A原子荧光光度计型式评价原始记录格式
7
- JJF1695—2018
引言
本型式评价大纲以JJF1015一2014《计量器具型式评价通用规范》和JJF1016 2014《计量器具型式评价大纲编写导则》为基础性规范进行制定
本型式评价大纲的技术指标和试验方法参考了JJG939一2009《原子荧光光度计》、 GB/T11606—2007《分析仪器环境试验方法》、GB/T21191—2007《原子荧光光谱仪》 等技术法规。
本型式评价大纲为首次发布。
II JJF1695—2018
原子荧光光度计型式评价大纲
1范围
本型式评价大纲适用于分类编码为46621000的非色散原子荧光光度计的型式评价。
2 引用文件
本规范引用下列文件： JJG939—2009原子荧光光度计 GB/T11606一2007分析仪器环境试验方法 GB/T21191—2007原子荧光光谱仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
原子荧光光度计（以下简称仪器）的工作原理是：由光源发出的特征辐射光照射在被测元素的原子蒸气上，基态原子被激发到高能级，激发态原子返回基态或较低能级时，辐射出的荧光被检测系统接收，并检测出荧光强度，来进行定量分析。
仪器主要由光源、蒸气发生系统、原子化器以及检测系统组成，如图1所示。仪器关键零部件为光电倍增管。
光源
原子化器
检测系统
蒸气发生系统
图1原子荧光光度计组成方框图
4法制管理要求 4.1计量单位要求
仪器应采用法定计量单位，ng/mL。
4.2标志
仪器必须在其铭牌或面板等明显部位标注计量法制标志和计量器具标识，其标志、 编号和说明必须清晰可辨，牢固可靠。
1 JJF1695—2018
4.2.1计量器具法制标志一般包括以下内容 4.2.1.1制造计量器具许可证标志和编号（试验样机应留有相应位置）。 4.2.1.2仪器型式批准标志和编号（试验样机应留有相应位置）。 4.2.2计量器具铭牌标识一般包括以下内容：
仪器名称、生产厂名、型号、制造日期、出厂编号等内容。
5计量要求
计量性能指标要求见表1。
表1计量性能指标
序号 5. 1 5. 2 5. 3 5. 4 5. 5 5. 6
项目漂移瞬时噪声检出限测量重复性测量线性通道间干扰
计量性能要求
±2% ≤2% ≤0.2 ng ≤2% r≥0.998 ±2%
注：单通道仪器仅测砷（As）元素；双通道及多通道仪器测砷（As）、锑（Sb）两种元素。 单通道仪器不做“通道间干扰”项目。
6 通用技术要求 6.12 外观及功能检查 6.1.1仪器及附件的所有紧固件应紧固良好，运动部件应平稳，活动自如。 6.1.2仪器的开关旋钮及按键应能正常工作，由计算机控制或带微机的仪器，当由键盘输人指令时，各相应的功能应正常。 6.2环境适应性
仪器应在下列环境中应能正常工作。
6.2.1温度变化对仪器的影响
环境温度在（15～30）℃范围内，仪器测量重复性应符合表1中5.4的要求。
6.2.2电源电压变化对仪器的影响
当电源电压在（198～242）V发生变化时，仪器的荧光强度示值变化应不超过 ±1%。 6.3稳定性
仪器开机运行4h后，其测量重复性指标应符合表1中5.4的要求。
7 型式评价项目表
仪器的型式评价项目见表2。
2 JJF1695—2018 表2琴 型式评价项目表
项目类别观察项目
技术要求 评价方式 评价方法 4. 1
型式评价项目
观察观察试验试验试验试验试验试验观察试验试验试验
计量单位要求
法制管理要求
标志漂移瞬时噪声检出限测量重复性测量线性通道间干扰外观及功能检查
4. 2 5. 1 5. 2 5. 3 5. 4 5. 5 5. 6 6. 1 6.2.1 6.2.2 6.3
9.1. 1 9.1. 1 9.1.2 9.1.3 9.1. 4 9.1. 5 9. 2.1 9.2.2 9.2.3 9.2.4
试验项目 计量要求
观察项目
温度变化对仪器的影响电源电压变化对仪器的影响
通用技术要求
试验项目
稳定性
8 提供样机的数量及样机的使用方式
8.1 提供样机的数量
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。 8.1.1对于单一产品申请的，提供一台样机： 8.1.2对于系列产品申请的，每个系列以测量范围、技术指标、功能全覆盖原则，至少提供一台样机。 8.2样机的使用方式
所有试验项目应在同一台样机上进行，且不得在试验期间或试验中对样机进行调整。 9 试验项目的试验方法和条件以及数据处理和合格判据
以下试验项目均按照双通道仪器或多通道仪器描述。 9.1计量要求 9.1.1漂移和瞬时噪声 9.1.1.1试验目的
检验仪器的漂移和瞬时噪声是否符合5.1的要求。 9.1.1.2试验条件
a）环境温度：（15～30）℃。 b）相对湿度：≤80%。
3
