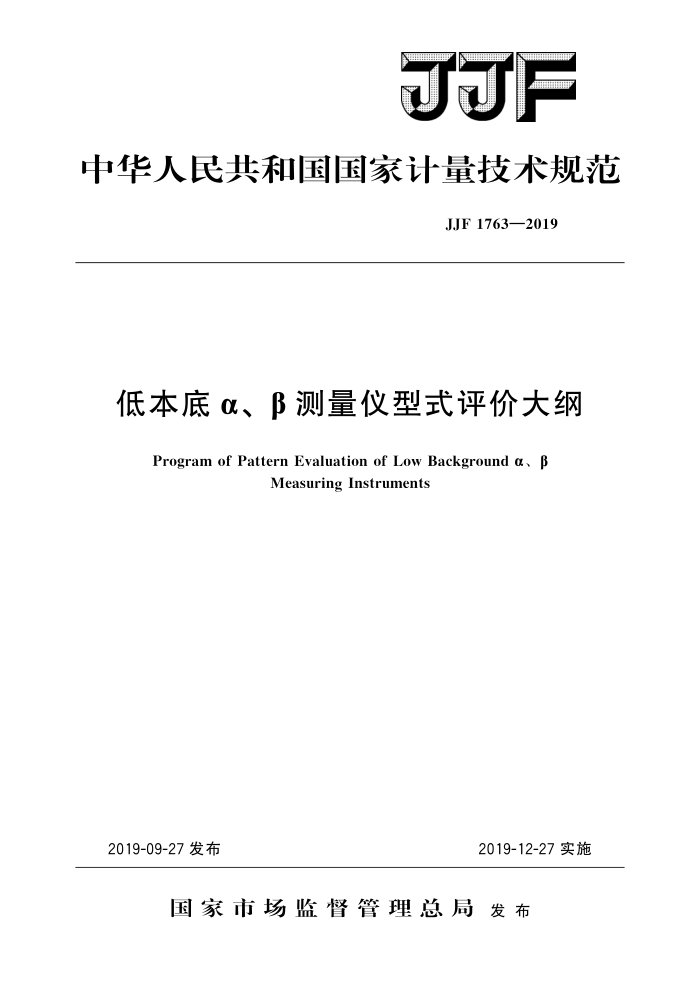

JJF
中华人民共和国国家计量技术规范
JJF1763—2019
低本底α、β测量仪型式评价大纲
Program of Pattern Evaluation of Low Background α,β
Measuring Instruments
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1763—2019
低本底α、β测量仪型式评价大纲 Program of PatternEvaluation of LowBack
JJF 1763—2019
ground α、β Measuring Instruments
归口单位：全国电离辐射计量技术委员会主要起草单位：中国测试技术研究院
上海市计量测试技术研究院中国计量科学研究院
参加起草单位：湖北省计量测试技术研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1763—2019
本规范主要起草人：
于兵（中国测试技术研究院）唐方东（上海市计量测试技术研究院）梁珺成（中国计量科学研究院）
参加起草人：
石曙光（湖北省计量测试技术研究院）
何林锋（上海市计量测试技术研究院）
王巍（中国测试技术研究院）
但玉娟（中国测试技术研究院） JJF1763—2019
目 录
引言
范围 2 引用文件 3 术语… 3.1探测器灵敏面积 4 概述 . 5法制管理要求 5.1计量单位 5.2关于计量法制标志和计量器具标识的要求 6计量要求 6.1 仪器本底 6.2探测效率 6.3 重复性 6.4 串道比
1
++
通用技术要求 7.1外观与结构 7. 2 功能性要求 7.3环境适应性 8 型式评价项目表 9 提供样机的数量及样机的使用方法 9.1 提供样机的数量 9.2样机的使用方法 10试验项目的试验方法和条件以及数据处理和合格判据： 10.1 计量性能检查· 10.2 外观、结构与功能性要求 10.3环境适应性 11 试验项目所用计量器具和设备表 12 型式评价结果的判定 13 型式评价记录格式附录A型式评价记录格式
7
T
(10) (10) (10) (11) JJF1763—2019
引言
本型式评价大纲依据JJF1015《计量器具型式评价通用规范》和JJF1016《计量器具型式评价大纲编写导则》以及JJF1001《通用计量术语及定义》的规定编写。
本型式评价大纲的技术指标和试验方法参考了JJG853一2013《低本底α、β测量仪》、GB/T11682《低本底α和/或β测量仪》等技术法规。
本型式评价大纲为首次发布
ⅡI JJF1763—2019
低本底α、β测量仪型式评价大纲
1范围
本型式评价大纲适用于计量器具分类编码为37061500的低本底α、β测量仪的型式
评价。
本型式评价大纲不适用于流气正比计数器总α、总β测量仪和α、β能谱测量仪的型式评价。 2 引用文件
本型式评价大纲引用下列文件： JJG853一2013低本底α、β测量仪 JJF1001通用计量术语及定义 GB/T6587电子测量仪器通用规范 GB/T11682低本底α和/或βB测量仪 GB/T19661.1核仪器及系统安全要求第1部分：通用要求凡是注日期的引用文件，仅注日期的版本适用于本型式评价大纲；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本型式评价大纲。
3术语
JJF1001和JJG853一2013中界定的术语和定义及以下术语和定义适用于本型式评价大纲。 3.1探测器灵敏面积 sensitivesurfaceofadetector
探测器中对辐射灵敏并用于探测的那部分面积。 4概述
低本底α、β测量仪主要用于各种样品中α、β放射性活度测量。该仪器采用质量、 体积较大的铅屏蔽体，在实验室内使用。
低本底α、β测量仪主要由探测器单元、屏蔽单元、测量和数据处理单元组成，探
测器通常采用闪烁探测器。其测量原理是样品中的α、β粒子进入探测器闪烁体后，将全部能量损失在闪烁物质上，引起闪烁发光，闪烁光子被光电倍增管接受并转换产生电压脉冲信号。入射探测器的α、β粒子数与电压脉冲信号成正比。测量时，以计数（率）显示为主，计数（率）与样品中的活度成正比，在不同工作模式下也可直接以（比）活度值显示测量结果。
影响仪器计量性能的关键零部件见表1：
1 JJF1763—2019
表1关键零部件和材料
序号 1 2
名称主探测器光电倍增管
备注
主要性能指标探测α、β射线光电信号转换与放大
ZnS和塑料闪烁体用于闪炼体探测器
5 法制管理要求 5.1计量单位
低本底α、β测量仪应采用国家法定计量单位。 5.1.1［源］表面发射率
每分钟2元球面度范围内的α/βB粒子表面发射率，单位为每分钟，符号：min-1
5.1.2单位面积平均本底计数率
单位为每平方厘米分钟，符号：cm-2·min-1。
5.2关于计量法制标志和计量器具标识的要求
必须在计量器具的铭牌或面板等明显部位标注计量法制标志和计量器具标识，其标志、标号和说明必须清晰可辨，牢固可靠。 5.2.1计量法制标志
包括：计量器具型式批准标志和编号（首次申请的试验样机应预留位置）。 5.2.2计量器具标识
包括：计量器具的名称、规格（型号）、准确度或等级标志、计量器具的生产厂名、 出厂日期和出厂编号，计量器具的其他主要技术指标，需要限制使用场合的特殊说明。
6计量要求 6.1仪器本底 6.1.1单位面积的α粒子计数率≤0.017cm-2·min-1 6.1.2单位面积的β粒子计数率≤0.5cm-2·min-1。 6.2探测效率 6.2.1对于α，≥65%。 6.2.2对于βB，≥35%。 6.3重复性 6.3.1对于α，≤2.5%。 6.3.2对于β，≤3.5%。 6.4串道比 6.4.1α射线对β道，≤3%。 6.4.2β射线对α道，≤1%。 7通用技术要求 7.1 外观与结构 2 JJF1763—2019
7.1.1外观
低本底α、β测量仪应外观完好，配套正确，标记与编号必须完整可辨。探测器、 测量单元与电脑连接的插头、插座不得松动。样品道进样装置必须完好无损、无裂痕和损坏粘接现象，进样后样品盘支架与样品道探头之间不得松动。 7.1.2标识
除满足5.2.2规定的要求外，低本底α、β测量仪应清晰地标注设备的名称、型号、 产品系列号、生产厂家等标记。 7.1.3指示及显示
显示装置是用于低本底α、β测量仪对样品信息采集和处理的数据显示。低本底α、 β测量仪在通电开机时，指示和显示应清晰完整。 7.1.4测量和数据处理单元
低本底α、β测量仪的指示值可用预定时间的计数表示，仪器应有自检、数据存储、 历史数据查询、报表打印、数据传输等功能。 7.2功能性要求
低本底α、β测量仪控制面板上字迹应清晰，所设置的功能键都能完成该键指令下的功能，电脑端发出的指令应真实有效地反映到仪器上。 7.3环境适应性 7.3.1温度
在允许的温度变化范围内影响量试验项目及其技术要求应满足表2的规定。
表2允许温度变化范围内影响量的项目和要求
影响量环境温度
温度范围 10℃~35℃
技术要求
探测效率相对变化：≤10%
7.3.2相对湿度
在允许的相对湿度变化范围内影响量试验项目及其技术要求应满足表3的规定。
表3允许相对湿度变化范围内影响量的项目和要求
影响量环境湿度
技术要求
相对湿度范围 ≤85%(30℃)
探测效率相对变化：≤10%
7.3.3电源电压变化
在允许的电源电压变化范围内影响量试验项目及其技术要求应满足表4的规定。
表4允许电压变化范围内影响量的项目和要求
影响量电源电压变化
电压范围 (88% ~110%)U
技术要求
探测效率相对变化：≤10%
注：U~为标称电压。
8型式评价项目表
根据法制管理要求、计量要求和技术要求确定的低本底α、β测量仪型式评价项目
3
