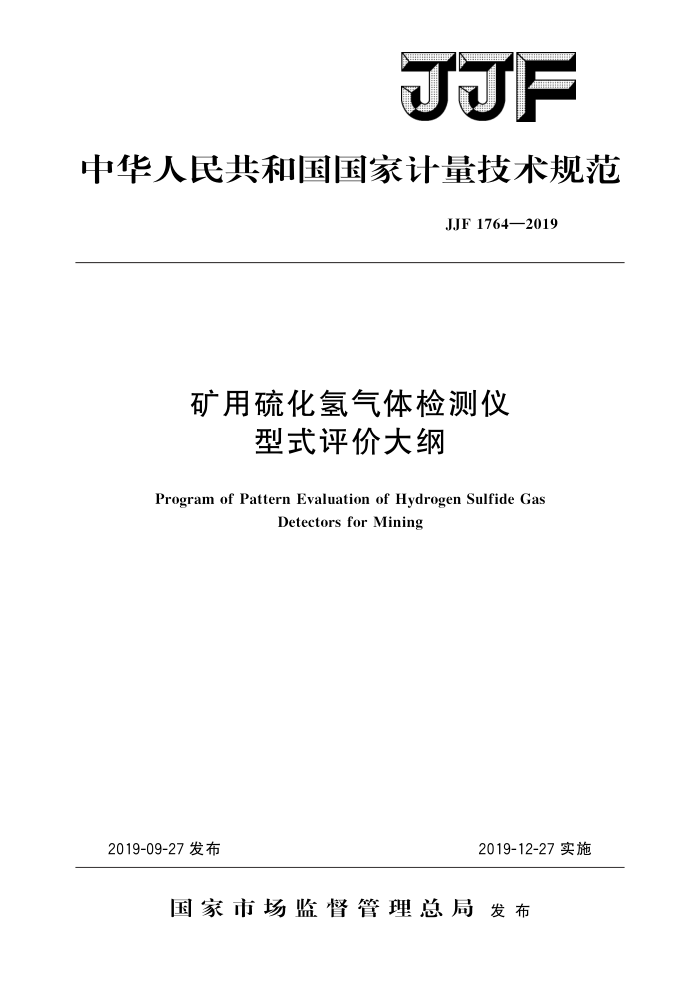

JJF
中华人民共和国国家计量技术规范
JJF1764—2019
矿用硫化氢气体检测仪
型式评价大纲
Program of Pattern Evaluation of Hydrogen Sulfide Gas
Detectors for Mining
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1764—2019
矿用硫化氢气体检测仪
型式评价大纲
JJF 1764—2019
Program of Pattern Evaluation of Hydrogen
Sulfide Gas Detectors for Mining
归口单位：全国环境化学计量技术委员会
主要起草单位：国家矿山安全计量站
中国测试技术研究院
国家煤矿安全计量器具产品质量监督检验中心
参加起草单位：中煤科工集团重庆研究院有限公司
国家煤矿防尘通风安全产品质量监督检验中心
安标国家矿用产品安全标志中心有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF1764—2019
本规范主要起草人：
曹利波（国家矿山安全计量站）刘庆 (中国测试技术研究院) 李梅（国家煤矿安全计量器具产品质量监督检验中心）
参加起草人：
傅刚 (国家矿山安全计量站) 常琳（安标国家矿用产品安全标志中心有限公司）付建涛（中煤科工集团重庆研究院有限公司）胡智芳（国家煤矿防尘通风安全产品质量监督检验中心） JJF1764—2019
目 录
引言 1 范围· 2
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (5) (9) (14) (15) (16) (33) 1
引用文件· 3 概述…· 4法制管理要求. 4.1计量单位.. 4.2标志与标识 5计量要求 5.1示值误差 5.2 重复性… 5.3 响应时间· 5. 4 漂移 5. 5 信号传输误差： 6 通用技术要求 6.1 外观和结构· 6.2 通电检查· 6.3 功能检查 6. 4 电源电压适应性..·. 6.5 绝缘电阻 6.6 绝缘强度 6.7 气候环境适应性· 6.8 工作稳定性·· 6.9 机械环境适应性. 6.10 外壳防护性能 7 型式评价项目· 8
.
.
提供样机的数量及样机的使用方式.· 8.1提供样机的数量. 8.2样机的使用方式.· 9 试验项目的试验方法和条件以及数据处理和合格判据.· 9.1计量要求 9.2通用技术要求. 10试验项目所用计量器具和设备表
型式评价原始记录附录A矿用硫化氢检测仪型式评价原始记录格式附录B仿真电路技术要求
11 JJF1764—2019
引言
本型式评价大纲以JJF1015《计量器具型式评价通用规范》和JJF1016《计量器具型式评价大纲编写导型》为基础性规范进行编制。
本型式评价大纲的计量性能参考了JJG1161一2019《矿用硫化氢气体检测仪》和 MT1084一2008《煤矿用硫化氢检测报警仪》
本型式评价大纲为首次发布
I JJF1764—2019
矿用硫化氢气体检测仪
型式评价大纲
1范围
本型式评价大纲适用于计量器具分类编码为46381000矿并下使用的硫化氢气体检
测仪的型式评价。 2 引用文件
本规范引用了下列文件： JJG1161一2019矿用硫化氢气体检测仪 GB/T2423.1一2008电工电子产品环境试验 第1部分 试验方法 试验A：
低温
GB/T2423.2—2008 电工电子产品环境试验 第2部分 试验方法 试验B：高温
GB/T2423.4—2008E 电工电子产品环境试验 第4部分 试验方法 试验Db：交变湿热（12h十12h循环）
GB/T2423.7一2018环境试验第2部分：试验方法 试验Ec：粗率操作造成的冲击（主要用于设备型样品）
GB/T4208一2017外壳防护等级（IP代码）凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。 3概述
矿用硫化氢气体检测仪（以下简称检测仪）主要由检测单元（气室、敏感元件等）、 信号处理传输单元、显示单元等组成，通过敏感元件将硫化氢气体浓度转换为电信号，然后经信号处理传输单元，最后由显示单元显示硫化氢浓度值。
检测仪按采样方式分为扩散式和吸人式；按使用方式分为便携式和固定式。固定式检测仪具有电信号输出功能。
根据检测仪自身特点应明确关键零部件和材料，具体见表1。
表1关键零部件和材料表主要性能指标
序号 名称
备注钢、工程塑料等
尺寸、阻燃等指标可由申请单位根据设计
外壳
1
需要填写
准确度、响应时间等指标可由申请单位根据
敏感元件
2
设计需要填写
锰酸锂、镍氢等（适用于便携式）
容量、节数等指标可由申请单位
电池
3
根据设计需要填写
1 JJF1764—2019
4法制管理要求
4.1计量单位
检测仪应采用法定计量单位umol/mol。 4.2标志与标识 4.2.1检测仪应标明制造单位、仪器名称、型号及编号、制造日期、防爆标志及编号、 矿用产品安全标志及编号。 4.2.2检测仪应在铭牌中注明其测量范围、示值误差等主要技术指标。 4.2.3试验样机应预留出位置以标出制造计量器具型式批准标志和编号。
5计量要求
5.1示值误差
检测仪的示值误差应符合表2的规定。
表2检测仪的示值误差
测量范围x/（μmol/mol)
最大允许误差 ±3 μmol/mol
0≤x<50
±10%
50≤≤200
5.2重复性
不大于2%。 5.3响应时间
扩散式检测仪不大于45S；吸入式检测仪不大于30s。 5.4漂移
零点漂移：土2%FS：量程漂移：土3%FS 注：FS表示满量程。
5.5信号传输误差
不大于0.5%。 6通用技术要求 6.1外观和结构 6.1.1检测仪不应有影响其正常工作的外观损伤。新制造检测仪的表面应光洁平整，漆色镀层均匀，无剥落锈蚀现象，各部件接合处应平整 6.1.2检测仪连接可靠，各机械调节部件应能正常工作，各紧固件应无松动 6.1.3检测仪的标定罩、遥控发送器等附件应齐全，并附有使用说明书。 6.1.4检测仪名称、型号、测量范围、制造厂名称、编号、出厂日期、防爆标志及编号、矿用安全标志及编号等应齐全、清楚。 6.2通电检查
便携式检测仪各按键应能正常操作和控制。检测仪显示清晰、完整。固定式检测仪
2 JJF1764—2019
应具有遥控调校功能且能正常调节。 6.3功能检查 6.3.1报警功能检查 6.3.1.1检测仪的声光报警应正常。 6.3.1.2便携式检测仪的报警声级强度应不小于75dB（A），固定式检测仪的报警声级强度应不小于80dB（A）。 6.3.1.3检测仪的报警光信号应能在黑暗环境20m处清晰可见。 6.3.2电池供电功能检查
使用电池供电的检测仪，应有电量显示或欠压提示功能
6.4电源电压适应性
固定式检测仪应能在说明书规定的输入电压范围内正常工作，示值误差应符合5.1 的规定。 6.5绝缘电阻
检测仪带电回路与外壳之间，绝缘电阻应不小于10M2；交变湿热后应不小于 1.0 M2. 6.6绝缘强度
检测仪带电回路与外壳应能承受500V、50Hz且历时1min的绝缘强度试验，试验期间应不出现击穿和闪络现象，且漏电流小于5mA。 6.7气候环境适应性 6.7.1工作温度
高温工作试验：试验温度（40士2）℃，持续时间2h。试验持续时间到达后，检测仪的示值误差应符合5.1的规定。
低温工作试验：试验温度（0士2）℃，持续时间2h。试验持续时间到达后，检测仪的示值误差应符合5.1的规定。 6.7.2交变湿热
在试验温度（40士2）℃且相对湿度为（93士3）%条件下，便携式检测仪持续时间为
6d，固定式检测仪持续时间为12d。试验后，其示值误差、绝缘电阻、绝缘强度应符合5.1、6.5和6.6的规定。 6.8工作稳定性
固定式检测仪连续工作15d的示值误差应符合5.1的规定。 便携式检测仪可采用可充电电池或一次性可更换电池，其中，可充电电池每次充电
后应能正常工作9h，连续试验7d，检测仪不应出现欠压关机，其示值误差应符合5.1 的规定；一次性可更换电池在每天工作9h的情况下应能工作30d，检测仪不应出现欠压关机，其示值误差应符合5.1的规定。 6.9机械环境适应性 6.9.1跌落试验
跌落高度为1m，自由落向平滑、坚硬的混凝土面上共4次。试验后，其示值误差应符合5.1的规定。
