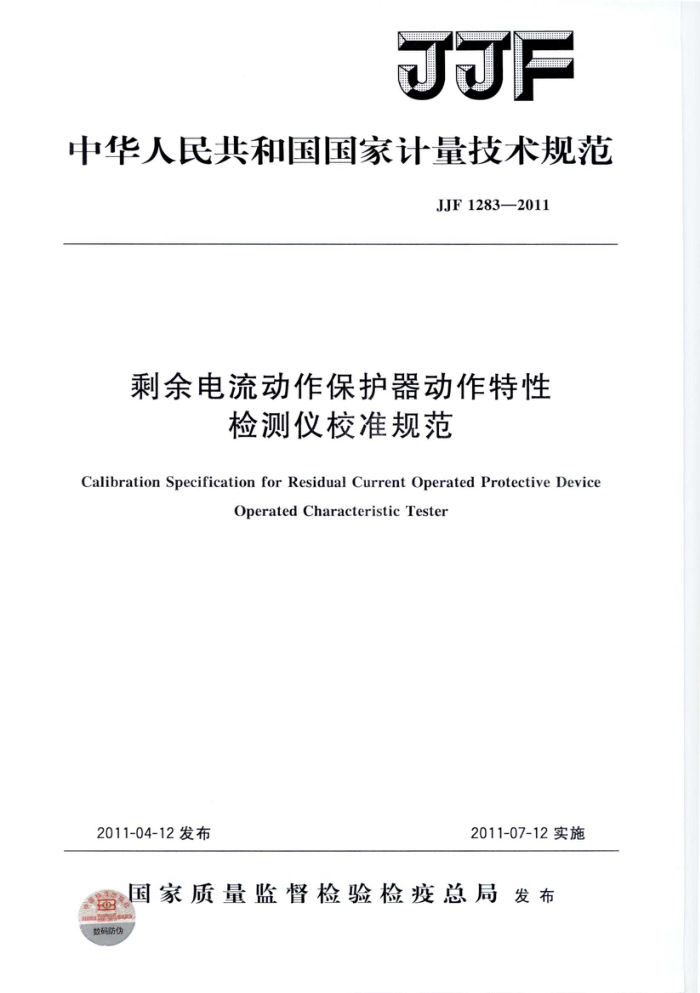

JJF
中华人民共和国国家计量技术规范
JJF1283—2011
剩余电流动作保护器动作特性
检测仪校准规范
CalibrationSpecificationforResidualCurrentOperatedProtectiveDevice
OperatedCharacteristicTester
2011-07-12实施
2011-04-12发布
当国家质量监督检验检疫总局发布
数码防伪 JJF1283—2011
剩余电流动作保护器动作特性
检测仪校准规范 Calibration SpecificationforResidual CurrentOperatedProtectiveDevice
JJF1283—2011
Operated Characteristic Tester
本规范经国家质量监督检验检疫总局于2011年4月12日批准，并自
2011年7月12日起施行。
归口单位：全国时间频率计量技术委员会主要起草单位：河南省计量科学研究院
中国计量科学研究院
参加起草单位：温州市计量技术研究院
本规范由全国时间频率计量技术委员会负责解释 JJF1283—2011
本规范主要起草人：
崔广新（河南省计量科学研究院）王昊（中国计量科学研究院）朱卫民 （河南省计量科学研究院）
参加起草人：
周晓华 （温州市计量技术研究院） JJF1283—2011
目
录
范围· 2 引用文件
(1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (5) (5) (5) (6) (7) (7) (8) (9) (12) (15)
-
术语和定义 4 概述.. 5计量特性 5.1 分断时间· 5.2剩余电流. 6校准条件…. 6.1环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法 7.1外观检查. 7. 2 分断时间校准 7.3剩余电流校准 7.4使用示波器校准 8 校准结果表达· 9 复校时间间隔附录A校准证书内页格式附录B 测量结果不确定度评定附录C 数字存储示波器时间坐标测量和修正方法
3
. JJF1283—2011
剩余电流动作保护器动作特性检测仪校准规范
1范围
本规范适用于剩余电流动作保护器动作特性检测仪（以下简称RCD检测仪）的校准。 2引用文件
JJF1059—1999测量不确定度评定与表示 GB13955一2005剩余电流动作保护装置安装和运行 GB16916.1一2003家用和类似用途的不带过流保护的剩余电流动作断路器
(RCCB） 第1部分：一般规则
GB/Z6829一2008剩余电流动作保护电器的一般要求 IEC61557-6：2007交流1000V和直流1500V以下低压配电系统中电气安全用
于测试、测量或监控保护的设备第6部分：TT、TN和IT系统中剩余电流装置（(RCD）的有效性（Electricalsafetyinlowvoltagedistributionsystemsupto1oooV a.cand15ooVd.c-Equipmentfortesting,measuringormonitoringofprotectivemeas- uresPart6:Effectivenessofresidualcurrentdevices(RCD)inTT,TNandITsys tems)
使用本规范时，应注意使用上述引用文件的现行有效版本。
3术语和定义 3.1剩余电流动作保护电器residualcurrentoperatedprotectivedevice
简称剩余电流保护器（RCD，residualcurrentprotectivedevice），在正常运行条件下能接通、承载和分断电流，以及在规定条件下当剩余电流达到规定值时能使触头断开的机械开关电器或组合电器。功能相同的产品也称作剩余电流动作断路器（RCCB，residual currentoperatedcircuit-breaker），对地泄漏电流断路器（ELCB，Earthleakagecurrent circuit-breaker)，接地故障电流断路器（GFCI，groundfaultcurrentinterrupter）等。 3.2剩余电流（I）residualcurrent（I）
流过RCD主回路电流瞬时值的矢量和（用有效值表示，规范中的剩余电流也指 RCD检测仪模拟产生的剩余电流）。 3.3剩余动作电流residualoperatingcurrent
使RCD在规定条件下动作的剩余电流值。 3.4剩余不动作电流residualnon-operatingcurrent
在该电流或低于该电流时，RCD在规定条件下不动作的剩余电流值。 3.5分断时间breaktimeofRCD
从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经过的时间间隔。
1 JJF1283—2011
3.6脉动直流电流pulsatingdirectcurrent
在每一个额定工频周期内，用角度表示至少为150的一段时间间隔内，电流值为0 或不超过直流6mA的脉动波形电流。 3.7电流滞后角currentdelayangle
通过相位控制，使电流导通的起始时刻滞后的用角度表示的时间。 注：试验用剩余电流波形有正弦交流电流和脉动直流电流，正弦交流电流信号起始点一般以相
位表示，脉动直流电流信号起始点一般以电流滞后角表示。每一个工频周期内，电流滞后角为0°时，脉动直流波形为正弦波半波，称为半波整流脉动直流电流，持续时间用角度表示为0~180°；滞后角为90°时，波形为正弦半波的一半，持续时间为90°～180°；滞后角为 135°时，波形为正弦半波四分之一，持续时间为135°~180°。脉动直流电流持续期间电流瞬时值大于零的是正极性脉冲，电流瞬时值小于零的是负极性脉冲。
4概述
RCD检测仪可以模拟产生剩余电流，是用于检测RCD的剩余动作电流、剩余不动作电流和不同剩余动作电流下分断时间的计量仪器，RCD检测仪分在线检测型和离线检测型。在线检测型一般用于在线检测供电回路已安装运行中的RCD的动作特性，产生的剩余电流作为检测中 RCD的负载功率被消耗 定点输出的剩余电流用来测量RCD 的分断时间和剩余不动作 电流 自动测量功能 般输出步进增加的 勺模拟剩余电流，用来测量RCD的剩余动作电流。 线检测型 RCD检测仪输出剩余 电流持续时间一般为（40~2000）ms; 离线检测型适合于RCD离线状态下的批量检测， 一般具有独立的剩余电流产生回路和输出端 口，剩余电 般可以在输出范围内连续调整直可在较长时间（至10s）内或持续输出 具有分断时间和剩余电流测量功能选择 ROD检测仪原理框图如图1。
剩余电流产生回路
电流表 4
输出电路
计时器
显示器
控制电路
图1RCD检测仪原理框图
分断时间测量时，RCD检测仪对RCD突然施加剩余动作电流，RCD检测仪的计时器测量突然施加剩余动作电流至RCD动作的时间间隔即为RCD的动作时间；剩余动作电流测量时，RCD检测仪以一定速率输出一连续或步进增加的剩余电流，RCD检测仪记录的RCD动作时的剩余电流即为RCD的剩余动作电流；剩余不动作电流测量时， RCD检测仪输出额定剩余动作电流0.5倍的剩余电流且持续一段时间（≥300ms～ 500ms），持续时间内RCD不动作即可确定剩余不动作电流符合要求。
2 JJF1283—2011
5计量特性 5.1分断时间
测量范围：（20~5000）ms 最大允许误差：土4ms，分断时间<40ms
士10%×读数，分断时间≥40ms
分辨力：<1ms 5.2剩余电流
输出范围：（3~1500）mA 最大允许误差：士（3.5%~10%）×读数注：1.以上指标不是用于合格性判别，仅供参考。
2.计量特性以产品技术指标为准。
6校准条件 6.1环境条件 6.1.1环境温度
(15~28)℃ 6.1.2相对湿度
(30~75)% 6.1.3电源
电压：220（1土5%）V 频率：50（1士1%）Hz 失真度：<2%
6.1.4无影响正常工作的机械振动和电磁干扰 6.2测量标准及其他设备 6.2.1定时分断开关（以下简称分断开关）
a）能以施加标称剩余动作电流起始点为定时起始时刻，按设定的时间间隔分断电路，设定的时间间隔作为标准分断时间校准RCD检测仪的分断时间。
b）分断时间范围 (20~5000）ms c）分断时间最大允许误差 ±(0.1%×T+1)ms
式中：T— 分断时间设置值。 d）分辨力 ≤10 ms e）分断能力 ≥500mA
6.2.2真有效值电流表（以下简称电流表）
3 JJF1283—2011
a）测量范围 (0~3000)mA b）最大允许误差 ±（1%3%）×读数 c）分辨力 0.01mA或相对于读数<0.1%
6.2.3数字存储示波器（以下简称示波器）
a）带宽 ≥20 MHz b）垂直分辨力 ≥11位或具有高分辨力采集模式 c）电压有效值测量最大允许误差土1.5%×读数（垂直偏转系数100mV/格~5V/格时） d）时间间隔测量最大允许误差 ±（0.1%×t+1）ms 式中：t—时间间隔测量值。 e）记录长度 ≥100k采样点
6.2.4标准交流电阻箱或无感电阻（以下简称取样电阻）
a）电阻范围 (0.5~2000)2 b）最大允许误差 ±0.1% c）温度系数优于±0.0025%/℃ d）功率符合测量剩余电流要求
6.2.51：1隔离变压器
a）绝缘电阻输入、输出间，输入、输出和外露可接近导体间≥20M2。 b）绝缘强度输人、输出间，输入、输出和外露可接近导体间承受有效值3kV、50Hz正弦交
流电1min无飞弧、无击穿。
c）输出功率符合被校准RCD检测仪要求 d）无附加波形失真
6.2.6分断开关、电流表、取样电阻等校准设备组成的校准电路电感应可以忽略不计，且无附加波形失真。 6.2.7RCD检测仪校准装置
技术指标符合6.2.1、6.2.2、6.2.6要求。
