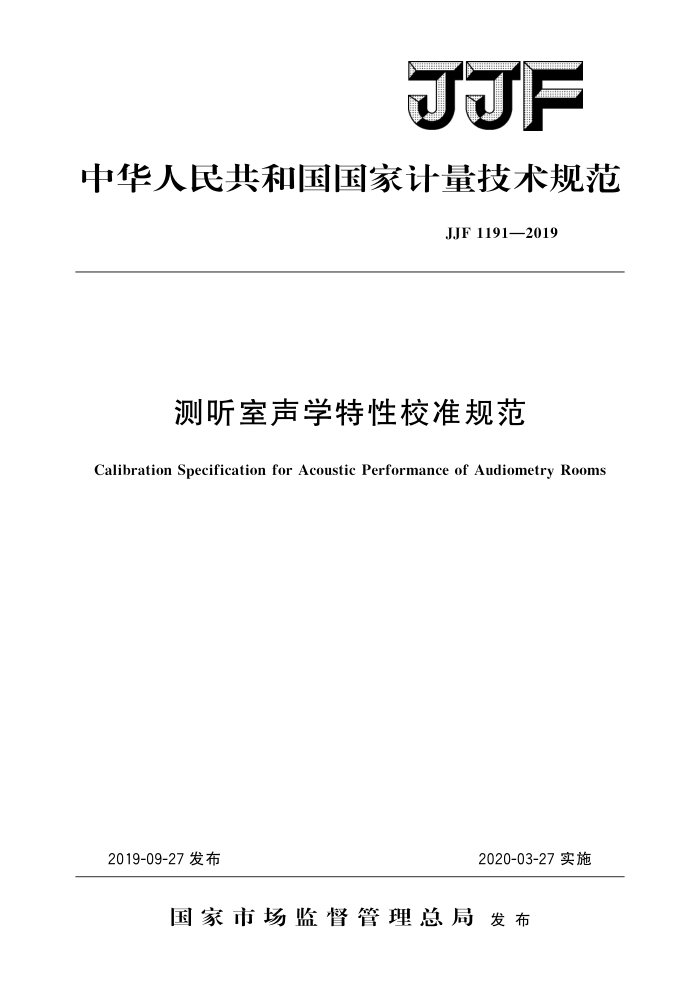

JJF
中华人民共和国国家计量技术规范
JJF 1191—2019
测听室声学特性校准规范
Calibration Specification for Acoustic Performance of Audiometry Rooms
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJF1191—2019
测听室声学特性校准规范 Calibration Specification for Acoustic Performance of Audiometry Rooms
JJF 1191—2019 代替JJF1191—2008
归口单位：全国声学计量技术委员会主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：福建省计量科学研究院
广州计量检测技术研究院江苏省计量科学研究院
本规范委托全国声学计量技术委员会负责解释 JJF1191—2019
本规范主要起草人：
安兆亮（上海市计量测试技术研究院）钟波（中国计量科学研究院）
参加起草人：
周子炜 （上海市计量测试技术研究院）
李群（福建省计量科学研究院）周长华 (广州计量检测技术研究院）吴云 (江苏省计量科学研究院) 邓 3峰（上海市计量测试技术研究院） JJF1191—2019
目 录
引言
(Ⅱ) (1) (1) (1) (2) (2) (2) (6) (6) (6) (6) (6) (7) (7) (7) (7) (8) (10) (11) (11) (11) (11) (11) (12) (17)
范围· 2 引用文件. 3
1
术语和计量单位概述.·
4 5 计量特性·
5.1本底噪声声压级 5.2声场特性· 5.3空气声隔声特性. 6校准条件 6.1环境条件 6.2 测量标准及其他设备：
校准项目和校准方法 7. 1 校准项目： 7. 2 校准前检查 7. 3 本底噪声声压级校准方法· 7. 4 声场特性校准方法· 7.5空气声隔声特性校准方法· 8 校准结果表达· 8.1 校准数据处理· 8.2 校准证书· 8.3校准结果的不确定度评定· 9复校时间间隔·· 附录A测听室校准证书的内容附录B校准结果的不确定度评定示例
7
--
1 JJF1191—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》的要求和格式编写。 在技术方面主要参考了GB/T16296.2一2016《声学测听方法第2部分：用纯
音及窄带测试信号的声场测听》、ISO8253-1：2010《声学听力测试方法第1部分：纯音气导和骨导测听》对“本底噪声声压级”和“声场特性”性能参数要求及其测试方法，参考GB/T19885一2005《声学隔声间的隔声性能测定实验室和现场测量》对 “空气声隔声特性”的测试方法进行了规定。
本规程代替JJF1191一2008《测听室声学特性校准规范》。与JJF1191一2008相比，主要技术变化如下：
增加了空气声隔声特性的测量内容。 本规范历次版本发布情况为：
JJF1191—2008。
-
II JJF1191—2019
测听室声学特性校准规范
1范围
本规范适用于频率范围为125Hz～12.5kHz，以气导耳机、扬声器或骨振器作为发声器件；使用纯音、调频音、窄带噪声或录制的语言材料作为测听信号进行听阈检查的测听室声学特性的确定与评价。本规范规定的空气声隔声测量适用于测听室与外部空间的隔声性能测量。
本规范也适用于测量耳声发射和听觉诱发电位的测听室声学特性的测试。
2 引用文件
本规范引用下列文件： JJG176一2005声校准器 JJG449一2014倍频程和分数倍频程滤波器 JJF1034一2005声学计量名词术语及定义 JJF1059.1一2012测量不确定度评定与表示 GB/T3102.7一1993声学的量和单位 GB/T16296.2一2016声学测听方法第2部分：用纯音及窄带测试信号的声
场测听
GB/T19885一2005声学隔声间的隔声性能测定实验室和现场测量 GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 GB50118一2010民用建筑隔声设计规范 GB/T50121一2005建筑隔声评价标准 ISO8253-1：2010声学听力测试方法第1部分：纯音气导和骨导测听
(AcousticsAudiometric testmethodsPartl:Pure-tone air and bone conductionaudi- ometry)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本规范。 3术语和计量单位
本规范采用GB/T3102.7中规定的量和单位。 JJF1034一2005界定的及以下术语和定义适用于本规范。
3.1参考点reference point
当受试者位于声场受试位置时，受试者两耳道口连接直线的中点。
3.2参考轴referenceaxis
与扬声器辐射面垂直的轴线。对单辐射体或喇叭式扬声器，该轴穿过膜片或喇叭的几何中心。
1 JJF1191—2019
3.3指向性灵敏度指数directionalsensitivityindex
传声器在参考轴方向人射的平面声波作用下输出的电动势与具有相同频率或频带以及有效值的扩散场声压所产生的输出电动势之比。
注：用分贝（dB）表示。指向性灵敏度指数也称作正入射-无规灵敏度指数。
4概述
测听室是一种用于对受试者进行听力测试的房间，其壁面由吸声、隔声材料和构件组成，使边界能有效吸收所人射声音。测听室中应保持足够低的本底噪声，以避免测听室中的本底噪声掩蔽测试音信号。在用耳机、骨振器或者扬声器发送测试音信号作测听时，应根据不同的发声方法，分别规定本底噪声的允许值，使其不至于影响受试者的听力测定。
5计量特性
5.1 本底噪声声压级
测听室中的本底噪声声压级应不超过掩蔽测试信号的规定声压级值。对应不同测听信号发送方式，如经耳机发送、经骨振器发送和扬声器发送，测听室的本底噪声声压级有不同的要求。 5.1.1当用压耳式耳机发送测听信号作气导测听时，测听室内允许的最大本底噪声声压级一般不超过表1的规定。
表1用典型通用的压耳式耳机作气导测听时，测听室内允许的1/3倍频带的
最大本底噪声声压级（Lx）允许的最大本底噪声声压级Lmx（以20μPa为基准）/dB
1/3倍频带的中心频率/Hz
测试纯音频率范围 250 Hz~8000 Hz
500Hz~8000Hz
125Hz~8000Hz
31. 5 40 50 63 80 100 125 160 200 250 315 400
66 62 57 52 48 43 39 30 20 19 18 18
78 73 68 64 59 55 51 47 42 37 33 24
56 52 47 42 38 33 28 23 20 19 18 18
2 JJF1191—2019
表1（续）
允许的最大本底噪声声压级Lmx （以20μPa为基准）/dB
1/3倍频带的中心频率/Hz
测试纯音频率范围 250Hz~8000Hz
125Hz~8000Hz
500Hz~8000Hz
18 18 20 23 25 27 30 32 34 36 35 34 33
18 18 20 23 25 27 30 32 34 36 35 34 33
500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4 000 5 000 6 300 8 000
18 18 20 23 25 27 30 32 34 36 35 34 33
注：表中所列数据为测的最小听阅级为0dB的要求。 此处由测听室本底噪声引起的最大不
确定度为2dB。如允许的本底噪声引起的最大不确定度为5dB，则表中之值可加8dB。
如果要测的最小听阈级不是0dB，可将表中的值加上相应要测的最小听阈级。 例如， 所要测量的最小听阈级是一10dB，则测听室中允许的最大本底噪声声压级也要相应地减去10dB。 5.1.2当用骨振器发送测听信号作骨导测听时， 测听室内允许的最大本底噪声级一般不超过表2的规定。
表 2 用骨振器作骨导测听时，测听室内允许1/3倍频带的最大本底噪声声压级（Lx）
允许的最大本底噪声声压级Lmx（以20μPa为基准）/dB
1/3倍频带的中心频率/Hz
测试纯音频率范围
125Hz~8000Hz
250Hz~8000Hz
31. 5 40 50 63 80
63 56 49 44 39
55 47 41 35 30
3 JJF
