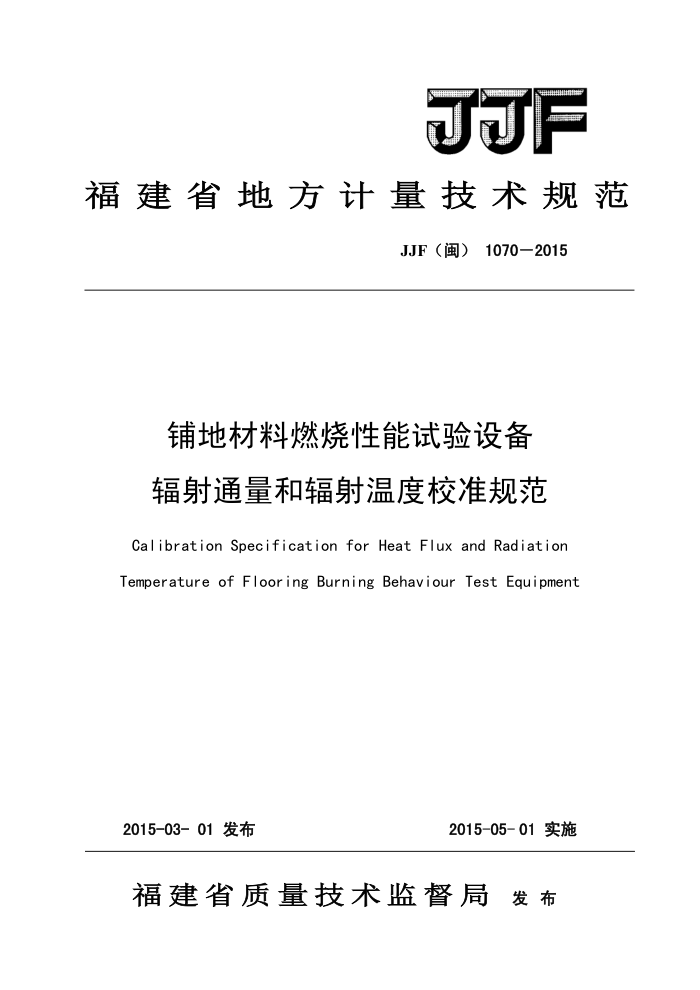

JF
福建省地方计量技术规范
JJF（闽）1070—2015
铺地材料燃烧性能试验设备
辐射通量和辐射温度校准规范
Calibration Specification for Heat Flux and Radiation
Temperature of Flooring Burning Behaviour Test Equipment
2015-03-01发布
2015-05-01实施
福建省质量技术监督局发布 JJF（闽）1070-2015
铺地材料燃烧性能试验设备辐射通量和辐射温度校准规范
JJF（闽）1070-2015
Calibration Specification for Heat Flux and Radiation Temperature of Flooring
BurningBehaviour Test Equipment
本规范经福建省质量技术监督局于2015年3月1日批准发布，并自2015年5月1日起施行。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院
本规范委托起草单位负责解释。 JJF（闽）××-2014
本规范主要起草人：
刘萍（福建省计量科学研究院）陈玲（福建省计量科学研究院）王孔祥（福建省计量科学研究院）
参加起草人：
林品云（福建省计量科学研究院）
林景星（福建省计量科学研究院）
张冬（福建省建筑工程质量检测中心有限公司） JJF（闽）1070-2015
录
目
引言 1范围· 2引用文件· 3术语 4概述· 5计量特性 5.1外观 5.2辐射通量示值误差 5.3辐射板辐射温度示值误差 5.3辐射板辐射温度稳定性 6校准条件 6.1环境条件 6.2校准用标准器及其它设备· 7校准项目和校准方法· 7.1校准项目· 7.2校准方法 8校准结果表达· 8.1校准数据处理 8.2校准证书 8.3校准结果不确定度评定 9复校时间间隔附录A试验设备校准记录（式样）· 附录B校准证书校准结果内页（式样）：附录C试验设备校准结果的不确定度评定（示例）
(II) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (6) (6) (7) (8) (9)
.. JJF（闽）1070-2015
引言
本规范按照JJF1001-2011《通用计量名词术语与定义》、JJF1059.1-2012 《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》为基础性系列规范进行制定，
本规范主要参考GB/T11785-2005（IS09239-1:2002，IDT）《铺地材料的燃烧性能测定 辐射热源法》编制而成。
本规范为首次制定。
II JJF（闽）1070-2015
铺地材料燃烧性能试验设备
辐射通量和辐射温度校准规范
1范围
本规范适用于铺地材料燃烧性能试验设备（以下简称“试验设备”）辐射通量和辐射温度的校准。
2引用文件
本规范引用了下列文件： GB/T11785-2005铺地材料的燃烧性能测定辐射热源法（IS09239-1:2002
IDT)
凡是注日期的引用文件，仅注日期的版本适用于本规范。
3术语
3.1铺地材料floring
铺设在地面的上表面，由背衬材料、随附的衬垫、中垫和/或粘结剂一起构成的表面装饰层。［GB/T11785-2005，3.8]
3.2辐射通量（kw/m）heatflux
单位面积的入射热，包括辐射热通量和对流热通量。[GB/T11785-2005，3.1]
4概述
试验设备指采用辐射热源法在受控的试验条件下测试并评定如纺织地毯、软木板、木板、橡胶板和塑料地板及地板喷涂材料等铺地材料燃烧性能的设备。
试验设备的结构示意图如图1所示。其工作原理是在燃烧试验箱中，用小火焰点燃水平放置并暴露于倾斜的热辐射场中的铺地材料，评估其火焰传播能力。
1 JJF（闽）××-2014
.
X
图1试验设备示意图
一排烟管道：2一一烟罩：3一一试验箱：4一一辐射板：5一一试件滑动平台（校准板）：
-
6——观察窗口；7——样品进出门：8——辐射高温计
5 计量特性 5.1外观 5.1.1试验设备的外形结构应完好，并有名称、规格型号、制造厂以及出厂编号等标记。 5.1.2试验设备的辐射板为多孔耐火材料，辐射面尺寸为（300土10）mm×（450土 10）mm，安装在金属框架中，与水平方向的夹角为（30土1）°，能承受900℃的高温。辐射板不应有裂痕和影响校准的缺陷。 5.1.3校准板由厚度（20土1）mm，密度（850土100）kg/m3无涂覆层的硅酸钙板制成，尺寸为长度（1050土20）mm、宽度（250土10）mm。沿着中心线从试件零点开始，在110mm、210mm、310mm、....，直到910mm的位置开有直径（26 土1）mm的圆孔。（如图2所示）
2
