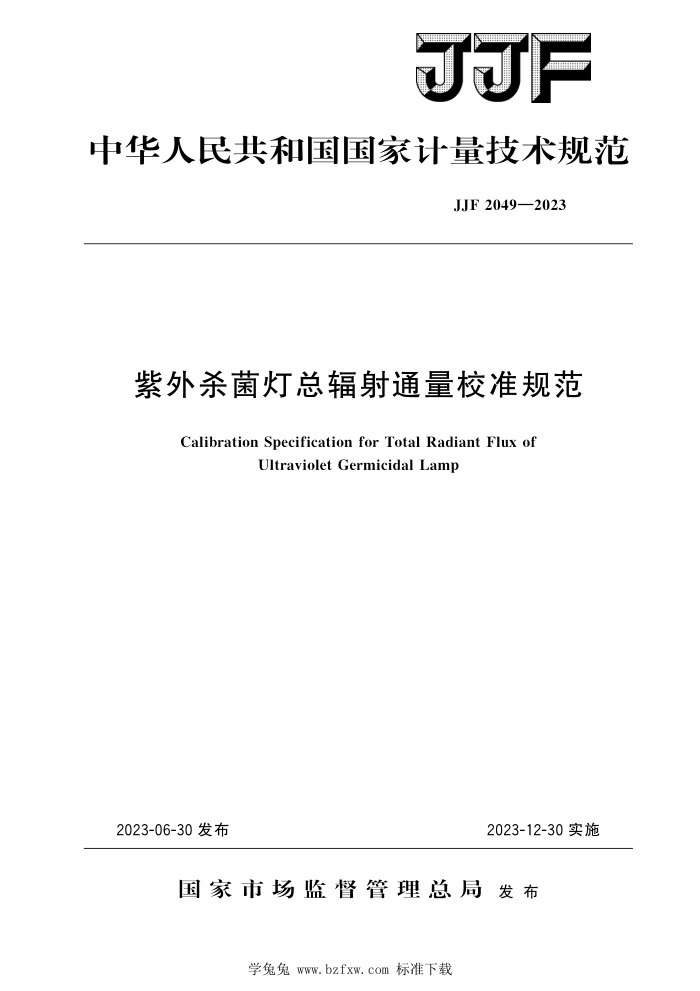

JF
中华人民共和国国家计量技术规范
JJF2049—2023
紫外杀菌灯总辐射通量校准规范
Calibration Specification for Total Radiant Flux of
Ultraviolet Germicidal Lamp
2023-06-30发布
2023-12-30实施
国家市场监督管理总局发布
学兔兔www.bzfxw.com标准下载 JJF2049—2023
紫外杀菌灯总辐射通量
校准规范
JJF 2049—2023
Calibration Specification for Total Radiant
Flux of Ultraviolet Germicidal Lamp
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：中国测试技术研究院
山东省计量科学研究院
本规范委托全国光学计量技术委员会负责解释
学兔兔www.bzfxw.com标准下载 JJF2049—2023
本规范主要起草人：
刘金元（中国计量科学研究院）霍超（中国计量科学研究院）
苏昌林（中国测试技术研究院）孔炜（山东省计量科学研究院）
参加起草人：
刘慧 (中国计量科学研究院) 苏红雨 商（中国测试技术研究院）
学兔兔www.bzfxw.com标准下载 JJF2049—2023
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1 ) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (6) ( 7)
范围· 2 引用文件。 3 概述 4 计量特性 4.1紫外杀菌灯的紫外辐射通量... 4.2稳定性· 5校准条件· 5. 1 环境条件 5.2测量标准及其他设备 6校准项目和校准方法 6. 1 校准前的检查 6.2 紫外辐射通量 6.3稳定性.· 7校准结果表达·
1
复校时间间隔
8
附录A紫外杀菌灯总辐射通量校准证书内页推荐格式附录B紫外杀菌灯总辐射通量校准原始记录附录 C 紫外杀菌灯总辐射通量不确定度评定示例
学兔兔www.bzfxw.com标准下载 JJF2049—2023
引言
JJF1001一2011《通用计量术语》、JJF1032一2005《光学辐射计量名词术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范制定的基础性系列规范
本规范为首次发布
II
学兔兔www.bzfxw.com标准下载 JJF2049—2023
紫外杀菌灯总辐射通量校准规范
1范围
本校准规范适用于电功率为65W以下，采用石英玻璃生产，紫外辐射峰值波长为
253.7nm的单端、双端或自镇流的紫外杀菌灯总辐射通量的校准。 2引用文件
本规范引用了下列文件： JJG247总光通量标准白炽灯 GB/T19258紫外线杀菌灯凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
紫外杀菌灯是一种泡壳为石英玻璃的或其他透紫外玻璃的低气压汞蒸汽放电灯，放电产生以波长为253.7nm为主的紫外辐射，253.7nm的紫外辐射能杀灭细菌和病毒。 由于供电工作方式不同，紫外杀菌灯分为单端灯、双端灯和自整流灯。紫外杀菌灯在工作时，会产生一定量的臭氧。紫外杀菌灯主要应用于医疗卫生、食品安全、防疫等领域。由于紫外辐射需要达到一定的强度才能起到足够的杀菌作用，因此表征紫外杀菌灯紫外线辐射能力的总辐射通量的校准至关重要。
4计量特性 4.1紫外杀菌灯的紫外辐射通量
根据紫外杀菌灯电功率不同，紫外辐射通量不应低于表1的规定。
表1紫外辐射通量
紫外辐射通量/W
标称功率范围/W
双端灯 0.12XA 0.18XA 0.23XA
单端灯 0.12XA 0.16XA 0.20XA
自镇流灯 0.10XA 0.13XA 0.17XA
<9 9~17 >17
注：其中A为紫外杀菌灯的电功率。以上指标不适用于合格性判定，仅提供参考， 4.2稳定性
经过点亮30min预热后，紫外线杀菌灯的辐射通量稳定性不大于2%/30min。
1
学兔兔www.bzfxw.com标准下载 JJF2049—2023
5校准条件 5.1环境条件
校准工作所在房间，无影响仪器正常工作的电磁场、机械振动，无杂散光干扰，通风良好。温度应保持在（23士5）℃，相对湿度小于85%。 5.2测量标准及其他设备 5.2.1紫外辐射通量标准灯
紫外辐射通量标准灯应经过老化，年变化率不大于4%，紫外辐射通量不确定度不大于8%（k=1)。 5.2.2紫外辐射通量测量装置
紫外辐射通量测量装置示意图见图1。
稳压电源
挡屏
紫外辐射探测器
光源电功率测量系统
电流表
图1紫外辐射通量测量装置示意图
该装置主要由积分球、紫外辐射计系统组成。 积分球内壁应为紫外辐射低吸收、无荧光的漫反射涂层。紫外辐射探测器和电流表
组成紫外辐射计系统。紫外辐射探测器峰值响应波长为（254十2）nm：峰值响应波长半高宽度△入≤20nm。电流表准确度等级不低于0.5级。 5.2.3电测和供电设备
电测和供电设备由交流稳压电源、电压表、电流表和电功率表组成。带内启动装置的灯采用图2所示电路；带外启动装置的灯采用图3所示电路。
镇流器
电压表
稳压电源
电功率表
W
电流表图2内启动灯电路示意图
2
学兔兔www.bzfxw.com标准下载 JJF2049—2023
镇流器
电压表
电功率表
稳压电源
启动器
电流表
图3外启动灯电路示意图
交流稳压电源电压稳定度≤0.3%/h。电测仪表的准确度等级不低于0.5级。镇流器应采用符合GB/T17262和GB/T10682中规定的基准镇流器。
6 校准项目和校准方法
6.1校准前的检查
紫外杀菌灯应标明制造厂名、出厂编号、型号，玻壳应透明，不得有气泡、结石、斑点、 条纹、擦伤、发雾及影响透明度的缺陷，薄厚均匀。灯头及灯头插脚等不应松动，绝缘材料不应有破裂、鼓胀和皱缩等缺陷。 6.2紫外辐射通量
紫外杀菌灯紫外辐射通量的校准采用替代法，在紫外辐射通量测量装置上进行测量。 将标准灯和待测灯分别安装到紫外辐射通量测量装置上，经积分球漫射后被探测器接收，接收到的响应值正比于紫外辐射通量值。校准方法如下：
a)将标准灯安装于紫外辐射通量测量装置上，测量探测器响应I标准。 b)将待测灯安装于紫外辐射通量测量装置上，测量探测器响应I被测。 c)设标准灯的紫外辐射通量值为Φ标准，有n只标准灯（n≥1），则用标准灯确定的测
量装置的通量常数C：
Φ标准 1标准
C=
则被测灯的紫外辐射通量值Φ被测为：
Φ被测=C·I被测×α
其中α为吸收修正因子，当标准紫外灯和待测紫外灯的外形尺寸相差较大或玻壳状况不同时，应测量它们在辐射通量测量装置内的吸收修正因子。修正方法见JJG247 2008附录E。 6.3稳定性
-
紫外杀菌灯安装到紫外辐射通量测量装置后，点燃待测灯，经过预热后，在Omin、 5min、10min、15min、20min、25min、30min，紫外辐射通量测量装置测量紫外辐射通量值，共测量7次，设测量最小值为Φmin，最大值为Φmax，按式（1）计算稳定性S。
3
