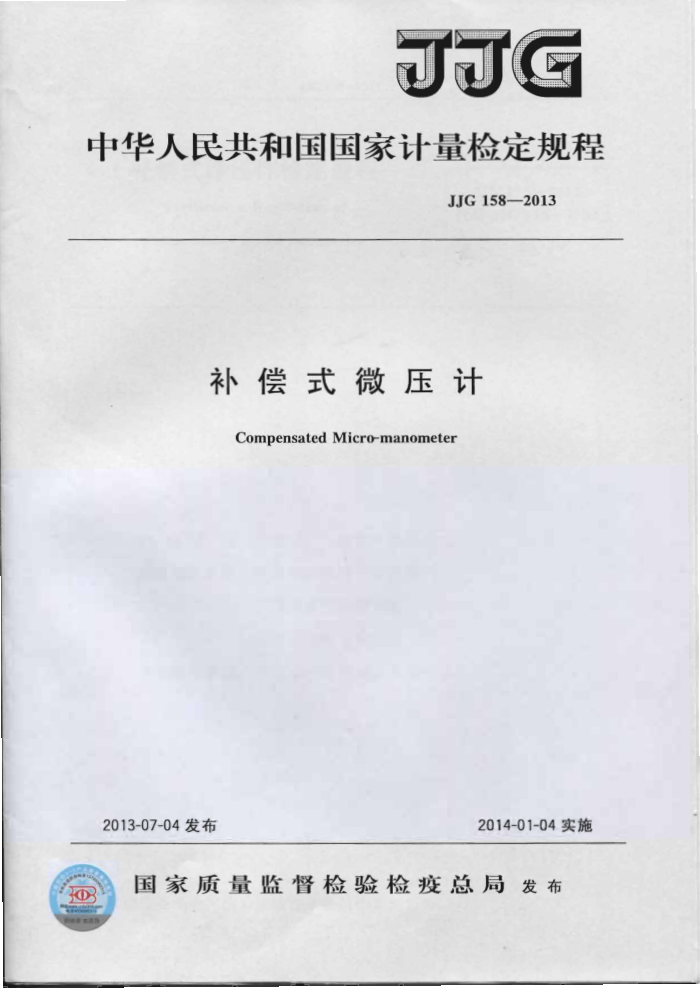

中华人民共和国国家计量检定规程
JJG158—2013
补偿式微压计
CompensatedMicro-manometer
2013-07-04发布
2014-01-04实施
国家质量监督检验检疫总局发布
0 JJG 158—2013
补偿式微压计检定规程
JJG 1582013 代替JJG158—1994
VerificationRegulationof Compensated Micro-manometer
归口单位：全国压力计量技术委员会主要起草单位：浙江省计量科学研究院
中国计量科学研究院中国测试技术研究院
参加起草单位：上海市计量测试技术研究院
本规程委托全国压力计量技术委员会负责解释 JJG158—2013
本规程主要起草人：
蔡绯（浙江省计量科学研究院）李燕华（中国计量科学研究院）甘蓉(中国测试技术研究院）
参加起草人：
胡央丽（上海市计量测试技术研究院）屠彬彬（浙江省计量科学研究院）孙国华（浙江省计量科学研究院） JJG1582013
目 录
引言 1 范围 2 概述： 3 计量性能要求 3.1 测量范围、分度值与准确度等级 3. 2 最大允许误差 3.3 密封性 3. 4 耐压强度 3. 5 零位对准误差 3.6 零位回复误差 4 通用技术要求 4. 1 外观 4. 2 调零装置 5计量器具控制 5.1 检定条件.. 5. 2 检定项目 5.3 检定方法…· 5. 4 检定结果处理· 5. 5 检定周期.…. 附录A 微压计检定记录格式附录B 微压计检定证书/检定结果通知书内页格式附录C 中国各主要城市重力加速度数值表附录D 纯水在标准大气压下的密度值表
(Ⅱ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) （3) (3) (3) (3) (4) (5) (6) .. (7) (8)
.*
(11) (12)
I JJG158—2013
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、JJF1059 《测量不确定度评定与表示》共同构成本规程修订工作的基础性系列规范，
本规程是在JJG158一1994《标准补偿式微压计》的基础上，保留行之有效的内容前提下进行修订的。本规程与JJG158一1994相比，除编辑性修改外，主要技术变化如下：
按JJF1002一2010《国家计量检定规程编写规则》的要求，增加了引言部分的
内容；
增加了“测量范围、分度值与准确度等级”技术要求一对补偿式微压计的最大允许误差的技术指标的表述进行了修改将原规程“密封性”技术指标名称改为“耐压强度”， 另增 密封性”技术
指标；
规定了补偿式微压计示值的估读位数更正了 原规程中空气密度公式的错误对原规程附录中的检定记录格式作了相应的修改增加了 “检定证书/检定结果通知书内页信息及格 式附录。
上
JJG158-1994的历次版本发布情况为
-JJ158-1975
11 JJG158—2013
补偿式微压计检定规程
范围
1
本规程适用于测量范围为（一2.5～2.5）kPa的补偿式微压计（以下简称微压计）的首次检定、后续检定和使用中检查。 2概述
微压计主要是由大容器、小容器、垂直标尺、旋转标尺、读数尖头、平面镜、调零螺母及外壳部分等构成，其结构示意如图1所示。
10
图1微压计结构示意图
1-连接皮管；2一负压接嘴；3大容器；4一垂直标尺；5一旋转标尺； 6一正压接嘴；7一调零螺母；8一小容器；9-读数尖头；10一平面镜
微压计的工作原理是通过提高大容器的位置来补偿压力造成的小容器水面的下降，使小容器水面恢复到原来的零位位置，即采用补偿原理，使大小容器的液位差所产生的压力与被测压力相平衡。
微压计可以测量非腐蚀性气体的微小压力（正压、负压和差压）。主要作为微压标准器进行量值传递，还可用于微压量值的精密测量。
1 JJG158—2013
3计量性能要求
3.1 测量范围、分度值与准确度等级
微压计的测量范围、分度值与准确度等级应符合表1的规定。
表1测量范围、分度值与准确度等级
测量范围/kPa 1.5~1.5 2.5~2.5
分度值/mm
准确度等级一等、二等一等、二等
0.01 0.01
3.2最大允许误差
微压计的最大允误差应符合表2的规定
表2最大允许误差
最大允许认差土04 Pa ±0.8Pa
测量范围/kPa
准确度等级
一等二等
-1.5~1.5
5kPa 测量值 5kPa X 4 Pa kPa<测量值 1.5kP 土 0.5Pa kPa<测量值<2 kPa: ±0 Pa
主
S
5
E
-2.5-2.5
.8 Pa
1.5kPa人测量值1. 5kP 2.5kPa测量值 1. 5 kPa: ±1.3Pa 1.5kPa<测量值≤2.5kPa 1.3Pa
3.3密封性
微压计在测量上限压力下，保持3min，且在后1min内应无压力下降现象。 3.4 耐压强度
微压计按表3的规定加压，并持续10min，且在最后5min内，压力示值无变化
表3试验压力
测量范围/kPa -1. 5~1. 5 2.5~2.5
试验压力/kPa
3 5
3.5·零位对准误差
-等微压计的零位对准误差的最大允许值为士0.1Pa；二等微压计的零位对准误差的最大允许值为士0.2Pa。
3.6零位回复误差
一等微压计的零位回复误差的最大允许值为士0.2Pa；二等微压计的零位回复误差的最大允许值为士0.3Pa。
2 JJG158-—2013
4通用技术要求
4.1外观 4.1.1微压计应有铭牌，其标识应齐全，包括：产品名称、型号、准确度等级、测量范围、制造厂名或商标、出厂编号、制造日期等。 4.1.2微压计的各部件应装配可靠，不得有损坏现象。 4.1.3平面镜应清晰，且能保证准确读数，小容器中读数尖头不应有毛刺及粘滞现象。 4.1.4容器升降应灵活，旋转标尺不能有太紧或左右摇摆现象。 4.1.52 微压计标尺应以毫米为单位。垂直标尺和旋转标尺的零位刻度要一致，当垂直标尺处于零位线时，旋转标尺刻度盘上的零位偏差应不大于0.2mm。 4.1.6微压计应有水平指示装置和水平调整装置，装置应可靠完好。 4.1.7微压计的连接胶管应连接牢固，不应有老化、破损现象。 4.2调零装置
微压计应具有调零螺母，调零螺母应灵活可靠。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1标准器
检定一等微压计选用国家基准微压计作标准器；检定二等微压计选用一等补偿式微压计作标准器。 5.1.2配套设备
1）压力计（表）：测量范围不低于（0～6）kPa，准确度等级不低于2.5级； 2）温度计：（0～50）℃，分度值为0.1℃； 3）大气压力表：优于MPE：士0.25kPa； 4）能平稳加压和减压的调压器、三通管及导压管； 5）秒表：分辨力为0.1S。
5.1.3环境条件
检定温度：一等微压计为（203）℃，温度波动不超过0.5℃；二等微压计为（20土5）℃，温度波动不超过1℃。
相对湿度：不大于85%；无影响检定读数的振动。 微压计须在检定环境条件下静置2h。
5.1.4工作介质
微压计的工作介质采用去离子水。
5.2检定项目
首次检定、后续检定和使用中检查的检定项目一览表见表4。
3
