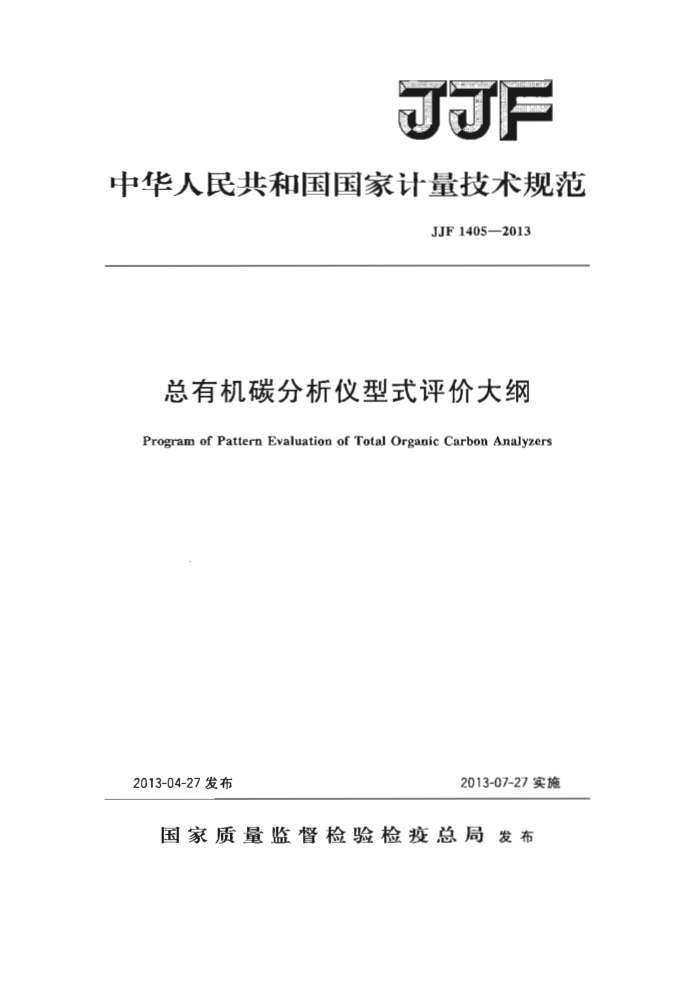

JJF
中华人民共和国国家计量技术规范
JJF1405—2013
总有机碳分析仪型式评价大纲
Program of Pattern Evaluation ofTotalOrganicCarbon Analyzers
2013-04-27发布
2013-07-27实施
国家质量监督检验检疫总局发布 JJF14052013
总有机碳分析仪型式评价大纲
JJF1405~2013
Program of Pattern Evaluation of Total Organic Carbon Analyzers
归口单位：全国环境化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：中国测试技术研究院
本规范委托全国环境化学计量技术委员会负责解释 JJF1405—2013
本规范主要起草人：
何雅娟 （中国计量科学研究院）何海红（中国计量科学研究院）
参加起草人：
袁礼（中国测试技术研究院）邵志新（中国测试技术研究院） JF1405—2013
目
录
引言
(I) (1) (1) (1 ) (1) (1 ) (1 ) (1) (2) (2) (2) (2 ) (2) (2 ) (2) (2) (2) (2) (2 ) (3) (3) (3) (3) (3) (3) (3 ) (3) (3) (3) (3) (4) (4) (5) (5) (6) 1
范围· 引用文件
1 2
3术语 3.1 总碳· 3. 2 总有机碳· 3.3总无机碳 4概述. 5法制管理要求· 5. 1 试验样机 5.2 计量单位要求 5. 3 准确度要求. 5. 4 计量法制标志和计量器具标识的要求， 5. 5 安装标志要求 6计量要求· 6. 1 总有机碳示值误差 6.2 总无机碳示值误差 6.3 总有机碳测量重复性· 6.4 总无机碳测量重复性-
+ +
-
通用技术要求 7. 1 外观要求 7. 2 绝缘电阻. 7. 3 绝缘强度· 7. 4 电源电压适应性 7. 5 高温试验· 7. 6 低温试验· 7. 7 高温贮存试验 7. 8 低温贮存试验 7. 9 交变湿热试验 7. 10 碰撞试验 7. 11 跌落试验
7
9
型式评价项目一览表· 型式评价的条件和方法
Q
9. 1 试验前的准备 9. 2 外观 JJF1405—2013
9. 3 绝缘电阻 9. 4 绝缘强度 9. 5 总有机碳示值误差试验· 9. 6 总无机碳测量示值误差试验 9. 7 总有机碳测量重复性试验 9.8 总无机碳测量重复性试验· 9. 9 电源电压适应性.· 9.10 高温试验 9. 11 低温试验 9. 12 高温贮存试验 9. 13 低温贮存试验 9. 14 交变湿热试验 9. 15 碰撞试验 9. 16 跌落试验 10 型式评价结果的判定附录A 总有机碳分析仪型式评价原始记录附录B 标准溶液的制备方法
(6) (7) (7) (8) (9) (10) (10) (11) (11) (12) (13) (13) (14) (15) (15) (16) (32)
-
. JJF1405—2013
引言
本型式评价大纲依据JJF1016《计量器具型式评价大纲编写导则》、JJF1015《计量器具型式评价和型式批准通用规范》以及JJF1001《通用计量术语及定义》编写。
本型式评价大纲的技术指标参考了JG821—2005《总有机碳分析仪》、GB/T11606- 2007《分析仪器环境试验方法》、HJ/T104一2003《总有机碳（TOC）水质自动分析仪技术要求》等技术法规。
本型式评价大纲为首次发布。
m JJF1405—2013
总有机碳分析仪型式评价大纲
1范围
本型式评价大纲规定了总有机碳分析仪的产品分组、要求、试验方法、结果处理和判定规则，适用于实验室用总有机碳分析仪型式评价工作。 2引用文件
JJG821—2005总有机碳分析仪 GB/T11606—2007分析仪器环境试验方法 HJ/T104一2003总有机碳（TOC）水质自动分析仪技术要求上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3术语 3.1总碳totalcarbon
水中总有机碳和总无机碳的和，简称TC。 3.2总有机碳total organiccarbon
水中有机碳的总和，简称TOC。 3.3总无机碳totalinorganiccarbon
水中无机碳的总和，简称TIC。 4概述
总有机碳分析仪（以下简称TOC分析仪）的测量原理可按其检测器类型分为非分
散红外（NDIR）检测方法和电导率检测方法。NDIR检测方法分为差减法和直接测量法。差减法是将同一被测样品分两次分别注人反应器中，其中一次将所有碳元素都氧化成二氧化碳，另外一次将其中无机碳氧化成二氧化碳，测得两次二氧化碳的差值得到总有机碳。直接测量法是先将被测样品酸化，然后进行通气吹出样品中无机碳，再将剩余的总碳氧化成二氧化碳，通过NDIR检测得到总有机碳，该方法又被称为不可吹扫有机碳（NPOC）测量方法。电导率检测方法是通过先测样品总碳的电导率值，然后再测有机碳全部氧化后的样品的电导率值，通过两次电导率值的差值计算样品中总有机碳。
TOC分析仪主要利用下面的公式计算样品中总有机碳含量：
总有机碳二总碳一总无机碳
TOC分析仪的氧化方式主要有燃烧催化氧化、湿法氧化，其中湿法氧化方式是采
1 JJF1405—2013
用加热、紫外线照射等方式或再向样品中加入过硫酸盐等氧化剂将样品中有机碳氧化。
TOC分析仪主要由进样装置、反应器、气液分离器（可选）、检测器、数据处理单元构成。 5法制管理要求 5.1试验样机
申请单位可以按单一产品提出申请，也可以按系列产品提出申请。凡按单一产品申请的，一般情况下应提供一台TOC分析仪样机；按系列产品申请的，每个系列产品中至少抽取三分之一具有代表性的规格产品，每种规格产品应提供一台TOC分析仪样机。 5.2计量单位要求
TOC分析仪应采用法定计量单位。 5.3准确度要求
TOC分析仪的示值最大允许误差应符合国家计量检定规程JJG821一2005的规定。 5.4计量法制标志和计器具标识的要求
TOC分析仪必须在仪器的铭牌或面板、表头等明显部位标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨，牢固可靠。 5.4.1计量法制标志包括以下内容 5.4.1.1制造计量器具许可证标志和编号（试验样机可留有相应位置，只对国产仪器）； 5.4.1.2 仪器型式批准标志和编号（本项为非强制性规定，试验样机可留有相应位置)。 5.4.2计量器具标识包括以下内容
仪器名称、生产厂名、规格（型号）、制造日期、出厂编号。 5.5安装标志要求
对安装有特殊要求的TOC分析仪，应该有安装说明标志。 计量要求
6
6.1总有机碳示值误差
总有机碳测量示值最大允许误差为土5%（相对误差）。 6.2总无机碳示值误差
总无机碳测量示值最大允许误差为土4%（相对误差）。 6.3总有机碳测量重复性
总有机碳测量重复性应优于2%。 6.4总无机碳测量重复性
总无机碳测量重复性应优于2%。
2
