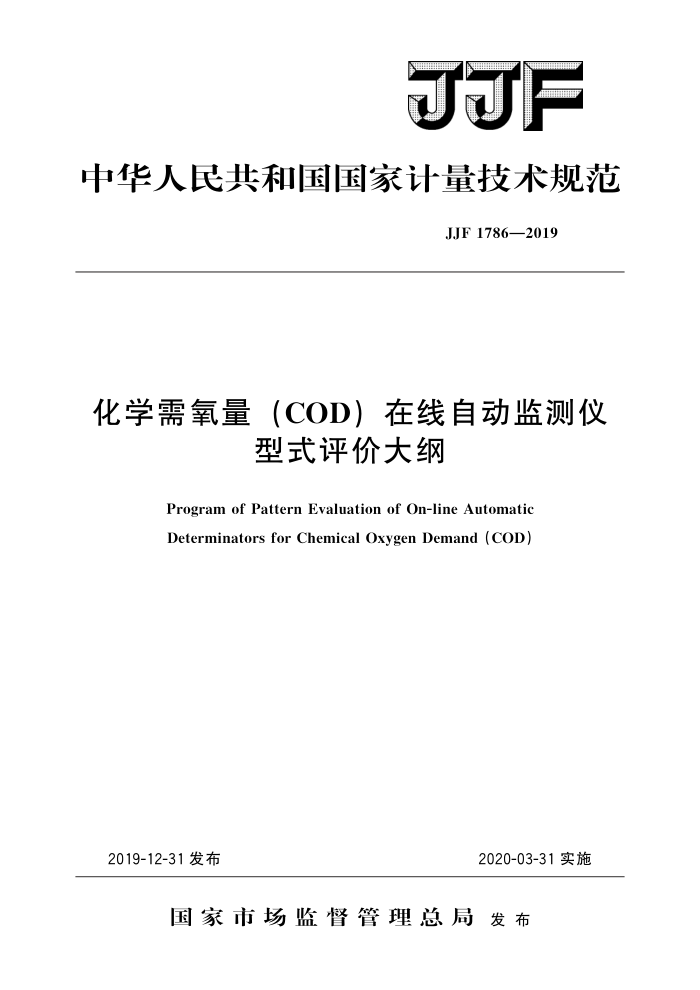

JJF
中华人民共和国国家计量技术规范
JJF1786—2019
化学需氧量（COD）在线自动监测仪
型式评价大纲
Program ofPattern Evaluation of On-lineAutomatic Determinators for Chemical Oxygen Demand (COD)
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1786—2019
化学需氧量（COD）在线自动
监测仪型式评价大纲 Program of Pattern Evaluation of On-line Automatic Determinators for Chemical Oxygen Demand (COD)
JJF 1786—2019
归口单位：全国环境化学计量技术委员会
主要起草单位：山东省计量科学研究院
江西省计量测试研究院
山东省环境监测中心站
参加起草单位：中国测试技术研究院
青岛佳明测控科技股份有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF1786—2019
本规范主要起草人：
隋峰 (山东省计量科学研究院) 杨禹哲（江西省计量测试研究院）刘伟 (山东省环境监测中心站)
参加起草人：
王 云（山东省计量科学研究院）袁礼 (中国测试技术研究院) 张森 (山东省计量科学研究院) 高心岗（青岛佳明测控科技股份有限公司） JJF1786—2019
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (6) (9) (10) (10) (11) (12)
范围 2 引用文件 3 术语· 4 概述： 5 法制管理要求. 5.1计量单位要求 5.2标志· 6 计量要求 7 通用技术要求… 7.1外观及通电检查· 7. 2 电源环境适应性··· 7.3气候环境适应性· 7.4长期稳定性 8 型式评价项目一览表
提供样机的数量和样机的使用方式.· 9.1提供样机的数量· 9.2样机的使用方式 10 试验项目的试验方法和条件以及数据处理和合格判据 10.1 法制管理要求 10.2计量要求 10.3 通用技术要求 11 试验项目所用计量器具表 12 型式评价结果的判定 13型式评价记录格式附录ACOD标准溶液配制和定值方法及氯离子干扰试验用溶液配制方法.. 附录B化学需氧量（COD）在线自动监测仪型式评价记录格式
9
++
T JJF1786—2019
引言
本型式评价大纲依据JJF1016一2014《计量器具型式评价大纲编写导则》、 JJF1015一2014《计量器具型式评价通用规范》编写
本型式评价大纲的技术指标参考了JJG1012一2019 《化学需氧量 (COD) ）在线自动监测仪》、GB/T32208一2015《化学需氧量 量（COD）测定仪》、GB/T11606一2007 《分析仪器环境试验方法》等技术法规和标准。
本型式评价大纲为首次发布。
II JJF1786—2019
化学需氧量（COD）在线自动监测仪
型式评价大纲
1范围
本型式评价大纲适用于计量器具分类编码为46361500、测量范围（16～1000）mg/L 的化学需氧量（COD）在线自动监测仪的型式评价。 2引用文件
本规范引用了下列文件： GB/T11606一2007分析仪器环境试验方法 HJ828一2017水质化学需氧量的测定重铬酸盐法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1 化学需氧量chemicaloxygendemand，COD
在强酸并加热条件下，用重铬酸钾作为氧化剂处理水样时所消耗氧化剂的量，以氧的浓度（mg/L）来表示。 3.2记忆效应memoryeffect
又称残留效应，仪器完成某一标准溶液或水样测定后对下一测定结果的影响。 4概述
化学需氧量（COD）在线自动监测仪（以下简称仪器）主要用于检测生活污水、 工业废水和地表水等水体中的COD值，其检测方法一般分为重铬酸钾氧化-氧化还原滴定法、重铬酸钾氧化-分光光度法、重铬酸钾氧化库仑滴定法等。仪器由自动进样单元、 氧化反应单元、检测单元、数据处理单元和数据传输等部分组成。
仪器关键零部件和材料，如表1所示。
表1关键零部件和材料表
序号
项目取样单元消解单元检测单元
备注根据设计需求根据设计需求根据设计需求
主要性能指标
1
2 3
5法制管理要求 5.1 计量单位要求
仪器应采用法定计量单位。
1 JJF1786—2019
5.2标志
仪器铭牌应标有仪器名称、型号、出厂编号、制造日期、制造厂名、测量范围、最大允许误差等信息。
试验样机应预留出位置以标出计量器具型式批准的标志和编号。
6计量要求
仪器的计量要求见表2。
表2计量要求
项目
计量要求
±10% ±10%/24h ±10% ≤5 mg/L
相对示值误差示值稳定性氯离子干扰记忆效应
7 通用技术要求 7.1外观及通电检查
仪器及附件的所有零件应紧固无松动；连接件应连接良好；运动部位应运动灵活、 平稳；仪器内外各种管路连接口必须可靠密封，避免漏液。仪器通电后，各部件都能正常工作，各旋钮、按键应能正常调节，显示单元显示结果应清晰完整。 7.2电源环境适应性
电源电压变化为额定供电电压的土10%时，仪器测量点相对示值误差不超过 ±10%。 7.3气候环境适应性 7.3.1高温试验
试验温度：40℃，持续时间为2h。试验期间，仪器各项功能应正常，持续时间到达后，仪器测量点相对示值误差不超过士10%。 7.3.2低温试验
试验温度：5℃，持续时间为2h。试验期间，仪器各项功能应正常，持续时间到达后，仪器测量点相对示值误差不超过士10%。 7.3.3恒定湿热试验
试验温度：40℃，相对湿度93%，持续时间为4h。试验期间，仪器各项功能应正常，持续时间到达后，仪器测量点相对示值误差不超过士10%。 7.4长期稳定性
仪器连续运行7d。试验期间仪器各项功能应正常，测量点相对示值误差不超过 ±10%。
2 JJF1786—2019
型式评价项目一览表
o
仪器的型式评价应包括表3内容
表3型式评价项目一览表
序号
项目类型
备注
型式评价项目
法制管理要求
1 2
计量单位标志
观察项目观察项目
计量要求
3 4 5 6
相对示值误差示值稳定性氯离子干扰记忆效应
试验项目试验项目试验项目试验项目
通用技术要求
外观及通电检查电源环境适应性
观察项目试验项目试验项目试验项目试验项目试验项目
7
8
高温试验低温试验恒定湿热试验长期稳定性
9 10 11 12
提供样机的数量和样机的使用方式 9. 1 提供样机的数量 9.1.1对于单一产品，提供2台样机。 9.1.2对于系列产品，应考虑系列产品的测量对象、准确度、测量范围等，选择有代表性的产品，并参考下面的原则确定提供样机的数量：
9
a）计量性能相同，测量范围不同的系列产品在选取样机时应包括测量范围上下限的产品。每种产品提供2台样机。
b）计量性能不同，测量范围和结构相同的系列产品在选取样机时应包括各计量性能的产品。每种产品提供2台样机 9.2 样机的使用方式
所有试验项目应在同一台样机上进行。
3
