JJF
计量论坛 WWW.GFJL.ORG

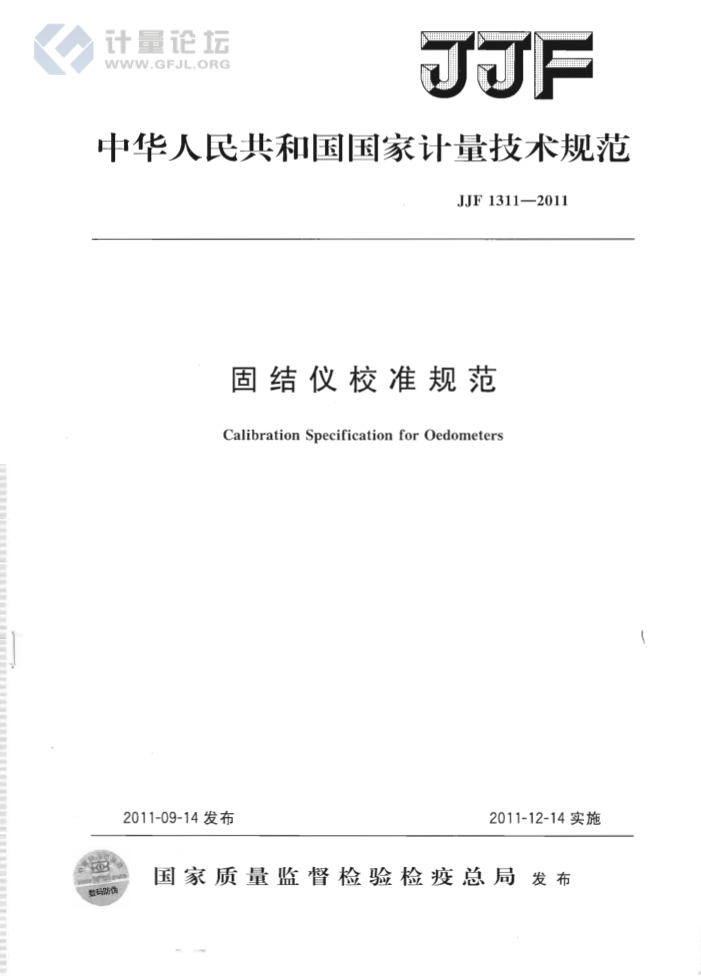

中华人民共和国国家计量技术规范
JJF1311—2011
固结仪校准规范
Calibration SpecificationforOedometers
2011-09-14发布
2011-12-14实施
国家质量监督检验检疫总局 厂发布
数码防伪 JJF1311—2011
固结仪校准规范 Calibration Specification
JJF 1311—2011
forOedometers
本规范经国家质量监督检验检疫总局于2011年9月14日批准，并自 2011年12月14日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：陕西省建筑科学研究院参加起草单位：西安长庆科技工程有限责任公司
南京土壤仪器厂有限公司
本规范委托全国力值硬度计量技术委员会负责解释 JJF1311~2011
本规范主要起草人：
刘瑞芝（陕西省建筑科学研究院）张阳 (陕西省建筑科学研究院）杨兆民 (陕西省建筑科学研究院)
参加起草人：
王治军（西安长庆科技工程有限责任公司）
侯大勇（西安长庆科技工程有限责任公司）钟伟勇（南京土壤仪器厂有限公司) JJF1311—2011
目 录
范围 2 引用文献· 3
(1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) (10)
1
概述· 计量特性
4
4. 1 环刀. 4.2 透水板 4.3 杠杆式固结仪鉴别力阆 4. 4 输出力值相对误差 4.5 测量装置 5 校准条件 5. 1 环境条件 5.2 校准用标准器具和校准项目 6校准方法 6.1 环刀内径、外径、高度 6.2 透水板直径 6.3 杠杆式固结仪鉴别力阈校准方法· 6. 4 输出力值相对误差. 6. 5 测量装置的校准· 7 校准结果表达 8复校时间间隔附录A 校准证书内页格式附录B 固结仪输出力测量结果不确定度评定示例附录C 固结仪校准记录 JJF1311—2011
固结仪校准规范
1范围
本校准规范适用于轴向力不大于12kN的杠杆式固结仪和气压式固结仪的校准。
2 引用文献
GB/T4935.1—2008土工试验仪器 固结仪第1部分：单杠杆固结仪 GB/T4935.2一2009土工试验仪器固结仪第2部分：气压式固结仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
固结仪是土壤压缩性试验仪器。固结仪按结构可分为杠杆式固结仪和气压式固结仪
（见图1、图2）。杠杆式固结仪原理是用磁码通过杠杆对土壤试样施加轴向压力；气压式固结仪原理是通过气压控制器对土壤试样施加轴向压力，来测定土壤试样的轴向变形与压力的关系和变形与时间的关系，以供计算土壤的单位沉降量、压缩系数、回弹系数、压缩模量及固结系数等。
2
三
图1杠杆式固结仪
1一百分表；2一传压板；3一透水板；4一土壤试样；5一环刀；
6一加压框架；7一杠杆；8一码；9一平衡锤
1 JJF1311-2011
2
11
昌
图2气压式固结仪
计算机；2一气压控制器；3-位移传感器；4一容器；5加荷装置 .
1-
计量特性
4
4.1 环刀
环刀内径，外径、高度允差见表1
表1环刀内径、外径、高度允差
项目名称
规格/mm 61. 80 79.80
最大允许误差/mm
±0.05 ±0.06 0/00 0.07 0.00 0.08 +0.05 0. 00
S -
环刀内径
65.00
C
KV1S
环刀外径
83.00
环刀高度
20.00
4.2 透水板
透水板直径允差见表2。
表2透水板直径允差规格/mm
最大允许误差/mm
环刀规格/cm
上透水板下透水板上透水板下透水板
$61.30 $61.80 $79.30 $83.00
30
0. 00 0.50
50
2
