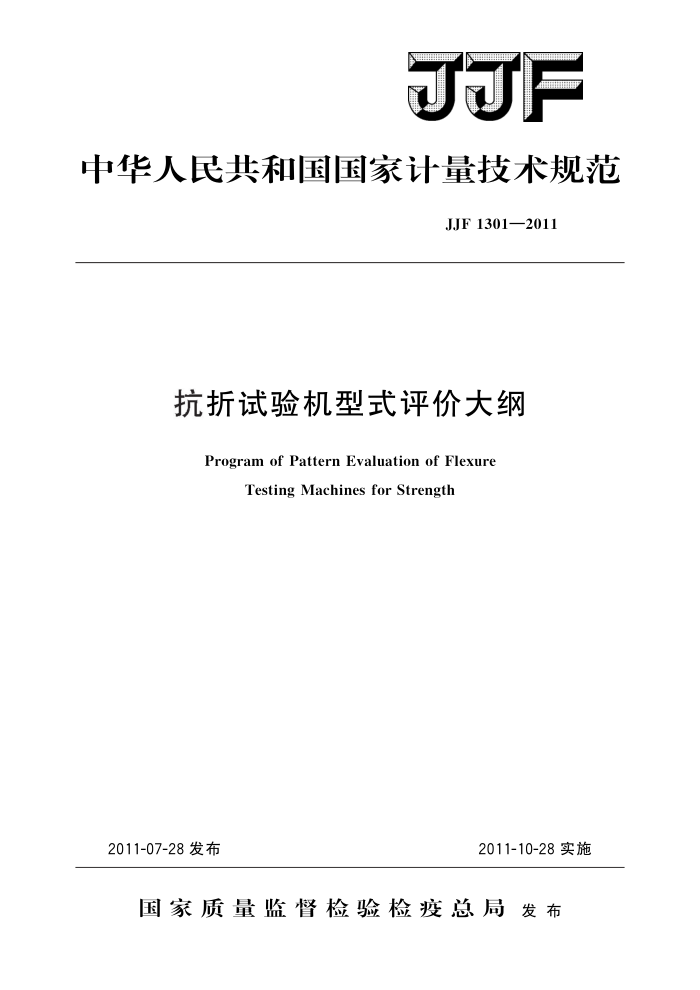

JJF
中华人民共和国国家计量技术规范
JJF1301—2011
抗折试验机型式评价大纲
Program of Pattern Evaluation of Flexure
Testing Machines for Strength
2011-10-28实施
2011-07-28发布
国家质量监督检验检疫总局发布 JJF1301—2011
抗折试验机型式评价大纲 ProgramofPatternEvaluationofFlexure
JJF 1301—2011
Testing Machines for Strength
本规范经国家质量监督检验检疫总局于2011年7月28日批准，并自
2011年10月28日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：河南省计量科学研究院
中钢集团洛阳耐火材料研究院有限公司
参加起草单位：湖北省计量测试技术研究院
本规范由全国力值硬度计量技术委员会负责解释 JJF 1301—2011
本规范主要起草人：
宋崇民（河南省计量科学研究院）张中杰（河南省计量科学研究院）冯海盈（河南省计量科学研究院）李永刚（中钢集团洛阳耐火材料研究院有限公司）
参加起草人：
肖文强（湖北省计量测试技术研究院） JJF1301—2011
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (10) (10) (12) (17)
范围· 2引用文献· 3概述· 3.1用途· 3.2结构原理.. 4法制管理要求 4.1计量单位 4.2准确度要求 4.3计量法制标志和计量器具标识· 4.4申请单位应提交的技术资料和试验样机 5 计量要求 5.1 抗折机的分辨力 5.2指示装置·. 5.3 抗折机夹具 5. 4 电动抗折机的灵敏度： 5.5电动抗折机在试样折断时的响应.. 5.6电动抗折机施加实验力速度. 5.7 抗折机试验力示值相对误差、重复性和回零相对误差， 6 通用技术要求 6.1外观及其他要求. 6.2 安全要求 6.3 耐运输颠簸性能.· 7 型式评价的项目.. 8 试验项目的试验条件和方法 8.1 试验目的· 8.2 试验条件 8.3试验设备和试验方法. 8.4通用技术要求的检测·
.
型式评价结果的处理..·
9:
附录A计量器具型式评价原始记录格式附录B专用量块尺寸图
I JJF1301—2011
引言
本部分是关于抗折试验机型式评价的方法标准，依据JJF1016一2009《计量器具型式评价大纲编写导则》、JJF1015一2002《计量器具型式评价和型式批准通用规范》的要求，其内容参照GB/T2611一2007《试验机通用技术要求》、JB/T9370一1999《抗折试验机技术条件》、JC/T724一2005《水泥胶砂电动抗折试验机》、JJG476一2001 《抗折试验机》等标准和规程要求编制而成。
本大纲给出的是评价抗折试验机性能是否满足大纲要求的基本试验条件、试验设备和试验方法。只要测量不确定度满足本大纲的要求，也可采用其他试验设备。
如抗折试验机表示的能力或技术指标高于大纲要求，要（需）依据企业标准、说明书等技术文件编写大纲补充条款，验证抗折试验机高出大纲要求的技术指标。
Ⅱ JJF1301—2011
抗折试验机型式评价大纲
1范围
本大纲适用于非金属薄板抗折试验机、（水泥胶砂）电动抗折试验机、数显陶瓷抗折试验机（以下简称抗折机）的型式评价。
2引用文献
JJG476一2001抗折试验机 JF1011一2006力值与硬度计量术语及定义 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T2611一2007试验机通用技术要求 GB/T3001一2007耐火材料常温抗折强度试验方法 GB/T3002—2004 耐火材料高温抗折强度试验方法 GB/T3810.4—2006 陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定 GB/T7019—1997 纤维水泥制品一试验方法 GB/T9772—2009 石棉水泥波瓦及脊瓦抗折试验 GB/T9775—2008 纸面石膏板 GB/T9966.1—2001 天然饰面石材抗折试验 JB/T9370—1999抗折试验机技术条件 JB/T6866—2010 数显陶瓷抗折试验机技术条件 JB/T9329—1999 仪器仪表运输贮存基本环境条件及试验方法 JC/T724一2005水泥胶砂电动抗折试验机 JC746—2007混凝土瓦上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲
3概述 3.1用途
抗折试验机主要应用于材料及制成品的抗折力学性能测量。不同材料或制成品的抗折试验所使用的抗折试验机可能不同，如电动抗折试验机主要是测量水泥胶砂长方体试样的抗折强度。 3.2结构原理
抗折试验机可具有多种结构形式，如杠杆式、叠加式等，但均需有力值测量装置、 施力装置和试样的夹持装置。
1 JJF1301—2011
4法制管理要求
4.1计量单位
抗折机的所有测量控制项目应采用中华人民共和国法定计量单位。 4.2准确度要求
抗折机按其各项技术指标划分为1级、2级两个级别。各级别的技术指标见表2。 4.3计量法制标志和计量器具标识
应在抗折机机身的明显部位标注计量法制标志和计量器具标识，其标志和标识应清晰可辨、牢固可靠。 4.3.1计量法制标志内容要求
一制造计量器具许可证的标志和编号（试验样机应预留位置）；一计量器具型式批准标志和编号（试验样机应预留位置；本项不是强制性规定）；一产品合格印、证（此项可与抗折机本体分开设置）。
4.3.2计量器具标识内容
一 名称；规格、型号；
一
一额定力值；
级别；出厂日期、编号；
一 1
抗折机的制造者名称。
4.4申请单位应提交的技术资料和试验样机 4.4.1申请单位应提交的技术资料
一样机照片；一产品标准（含检测方法）；一总装图、电路图和主要零部件图；
使用说明书；一制造单位或技术机构所做的试验报告。
4.4.2提供试验样机
申请单位应按下列原则提供试验样机：按单一产品申请的，样机数量为（1～3）台；按系列产品申请的，每个系列产品中抽取三分之一具有代表性的规格产品（由承担试验的技术机构根据申请单位提供的技术资料确定，原则上应包括该系列产品中额定力值最大和最小的两种规格）。每种规格的样机数量，按单一产品的原则执行。按以上原则，数量太多的，可适当减少样机数量。
在技术机构的实验室安装、试验有困难的，可由技术机构提出，经委托的政府计量行政部门同意后，技术机构可以派技术人员到申请单位的生产现场或者使用现场进行试验。 2 JJF1301—2011
5计量要求 5.1 抗折机的分辨力
抗折机的分辨力的要求见表1。
表1抗折机的分辨力
准确度级别
相对分辨力（%）
1 2
0. 5 1. 0
5.2指示装置 5.2.1指示装置为模拟式的抗折机
主动指针和从动指针应与度盘表面平行，当试件断裂时，从动指针不得有明显的位移。 5.2.2指示装置为数字式的抗折机 5.2.2.1指示装置显示应明亮、清晰，能连续地显示出施加在试样上的试验力，并能在试样折断时显示出最大试验力，保持时间不少于10S。 5.2.2.2抗折机应有清零装置和校准装置。 5.2.2.3零点漂移应不超过最小量程满量程的士0.1%。 5.3抗折机夹具 5.3.1电动抗折试验机 5.3.1.1 加力圆柱与支撑圆柱应能转动，其直径为：（10士0.1）mm。 5.3.1.2两支撑圆柱中心距：（100士0.1）mm。 5.3.1.3两支撑圆柱纵向、横向平行度均不大于0.1mm。 5.3.1.4上、下夹具的中心线应重合，同轴度不大于1.0mm。 5.3.2数显陶瓷抗折试验机 5.3.2.1压头轴线位置及支座间的调整距离
压头轴线应在两试样支座间平分面内，允差土1mm，并能绕其中心支点上下轻微摆动。两试样支座间的距离在（70～300）mm范围内可调，其一可以绕其中心支撑点上下轻微摆动，另一可以绕自身轴线旋转。 5.3.2.2橡胶层硬度、厚度和压头、支座的半径
压头和两试样支座应包以橡胶层，其厚度为5mm，邵氏硬度HA（50～75），包括橡胶层厚度的压头和两试样支座的半径均为（15士0.2）mm。 5.3.3非金属薄板抗折试验机 5.3.3.1活塞与两二支杆平面相互垂直度不大于2/1000。 5.3.3.2二支杆间距允差不大于士0.004L（L为二支杆的标称距）。 5.3.3.3压杆与二支杆对称度不大于0.01L。 5.4电动抗折机的灵敏度
在主杠杆端点加质量为1g的M级标准码，端点下降距离不小于主杠杆支端到
3
