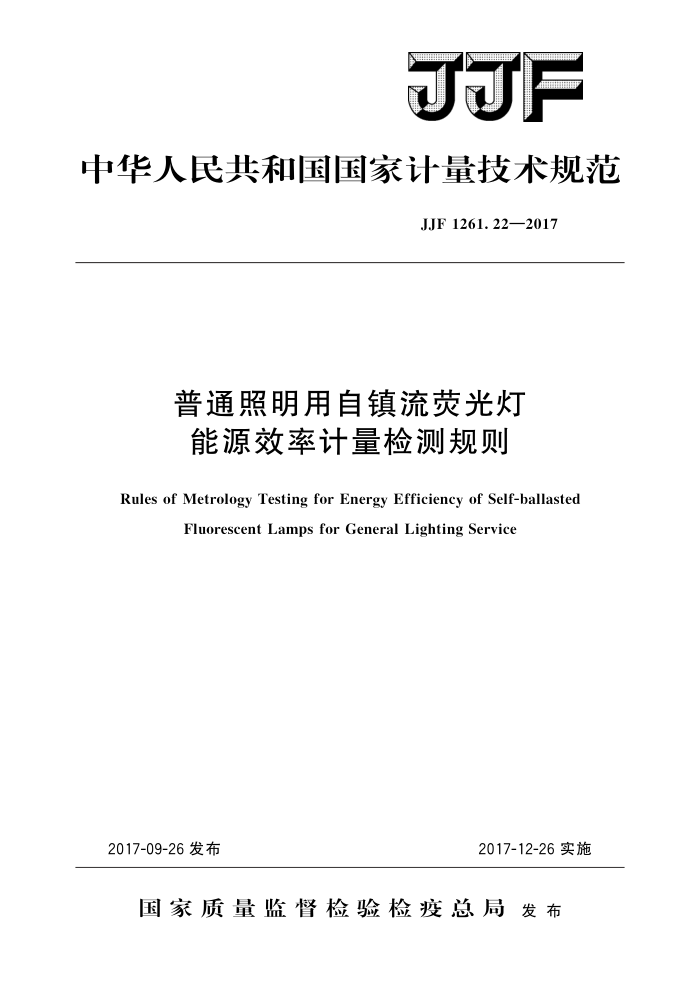

JJF
中华人民共和国国家计量技术规范
JJF1261.22—2017
普通照明用自镇流荧光灯能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Self-ballasted
FluorescentLamps for General Lighting Service
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1261.22—2017
普通照明用自镇流荧光灯能源效率计量检测规则
JJF1261.22—2017
Rules ofMetrology TestingforEnergyEfficiency of
Self-ballasted Fluorescent Lamps for General
Lighting Service
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：江苏省计量科学研究院
中国计量科学研究院
参加起草单位：上海亚明照明有限公司
上海市计量测试技术研究院甘肃省计量研究院江西省计量测试研究院
本规范委托全国法制计量管理计量技术委员会能效标识计量检测
分技术委员会负责解释 JJF1261.22—2017
本规范主要起草人：
马宇明（江苏省计量科学研究院）张帆 (江苏省计量科学研究院) 郭瑞民（中国计量科学研究院）
参加起草人：
孙依雷（上海亚明照明有限公司）黄必勇（上海市计量测试技术研究院）董耀（甘肃省计量研究院）卓城良（江西省计量测试研究院） JJF1261.22—2017
目 录
引言 1
(Ⅱ) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (5) (7) (7) (7) (7) (11) (11) (11) (11) (11) (12) (14) (26) (27) (28) (31) 1
范围·. 2 引用文件， 3术语和计量单位 3.1 自镇流荧光灯初始光效· 3.2 自镇流荧光灯能效限定值. 3.3 额定功率。 3.4 总光通量 3.5 光通维持率. 3.6 色调· 3.7 色品容差…. 3.8 相关色温…· 4 概述· 5 计量要求 5.1 能源效率标识标注. 5.2能效指标（能源消耗量） 5.3能效等级 6检测条件. 6.1 环境条件. 6.2 自镇流荧光灯的燃点位置和稳定要求. 6.3 测量设备..· 6.4 测量不确定度.. 7 检测项目和方法· 7. 1 抽样原则和方法· 7. 2 样本检测.. 7. 3 原始记录 7. 4 数据处理· 8 检测结果. 8.1能效指标（能源消耗量）计量检测结果合格判据 8.2检测结果评定准则· 8.3检测报告. 附录A自镇流荧光灯测量不确定度评定示例附录B吸收修正系数的计算附录C普通照明用自镇流荧光灯能源效率计量检测抽样单（格式）附录 D 普通照明用自镇流荧光灯能源效率计量检测原始记录（格式）附录E 普通照明用自镇流荧光灯能源效率计量检测报告（格式）
.. JJF1261.22—2017
引言
为了规范实行能源效率标识管理的普通照明用自镇流荧光灯能源效率计量检测工作，依据JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范为首次发布。
Ⅱ JJF1261.22—2017
普通照明用自镇流荧光灯能源效率计量检测规则
1范围
本规范规定了普通照明用自镇流荧光灯（不含带罩的自镇流荧光灯）（以下简称自镇流荧光灯）能源效率的计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于额定电压为220V、频率为50Hz的交流电源、额定功率为（3～60）W、采用螺口灯头或卡口灯头、在家庭和类似场合普通照明用的、把控制启动和稳定燃点部件集成一体且不可拆卸的自镇流荧光灯的能源效率计量监督检测：委托检测可参考本规范进行。生产和销售自镇流荧光灯产品的单位亦可参照本规范进行检测
接受检测的自镇流荧光灯应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2引用文件
本规范引用了以下文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T7922一2008照明光源颜色的测量方法 GB/T16844一2008普通照明用自镇流灯的安全要求 GB/T17263一2013普通照明用自镇流荧光灯性能要求 GB19044一2013普通照明用自镇流荧光灯能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范 3.1自镇流荧光灯初始光效initialluminousefficacyforself-ballastedfluorescentlamps
在规定的测试条件下，自镇流荧光灯实测初始光通量与功率的比值，计量单位头为
lm/W。 3.2自镇流荧光灯能效限定值minimumallowablevaluesofenergyefficiencyforself ballastedfluorescentlamps
在规定的测试条件下，自镇流荧光灯初始光效应达到的最低值，计量单位为lm/W。
3.3额定功率rated wattage
自镇流荧光灯上所标注的功率，计量单位为W。 3.4总光通量（geometry）totalluminousflux
光源向整个空间发出的光通量的总和，计量单位为1m。
- JJF1261.22—2017
3.5光通维持率lumenmaintenance
自镇流荧光灯在寿命期间内一特定时间的光通量与其初始光通量之比，此期间自镇流荧光灯在规定的条件下燃点，以百分数表示。 3.6色调hue
自镇流荧光灯的颜色特性。分别用符号RR、RZ、RL、RB、RN、RD表示所对应色调的颜色特性标识。 3.7色品容差deviationchromaticity
自镇流荧光灯的色品坐标与目标值的偏差，用SDCM表示。色品坐标是一组三色刺激值中的每一个值与它们的总和之比，用、y表示。 3.8相关色温correlatedcolourtemperature
在相同的视亮度和规定的观测条件下，普朗克辐射体辐射的知觉色与给定色刺激的知觉色最接近相似时，普朗克辐射体的温度，即为该色刺激的相关色温。用T。表示，计量单位为K。
4概述
自镇流荧光灯是实行能源效率标识管理的产品，指含有灯头、发光器件及使灯启动
和保持稳定燃点所必需的元件，并使之为一体的荧光灯。
5计量要求
5.1能源效率标识标注
自镇流荧光灯最小包装的显著位置应正确使用能源效率标识。能源效率标识标注的信息包括生产者名称（或简称）、规格型号、能效等级、额定功率（W）、色调、初始光效（1m/W）和依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合自镇流荧光灯能源效率标识标注的要求，计量单位标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。
5.2能效指标（能源消耗量） 5.2.1初始光效
能源效率标识的初始光效标注值应符合GB19044一2013对自镇流荧光灯能效限定值的要求。自镇流荧光灯的初始光效限定值为表1中3级对应的最小初始光效值。
各等级样本量的初始光效平均值应不小于表1的规定，并且单个样品的初始光效实测值应不小于表1中规定值的90%。
2 JJF1261.22—2017
表1 自镇流荧光灯各能效等级的初始光效值能效等级（RR、RZ)
Im/W
能效等级 （RL、RB、RN、I RD)
额定功率W 1级
2级 46 49 51 53 55 56 57 58 59 59 60 61 61 61 62 62 62 63 63 64 64 64 64 65 65 65 65 65
2级 48 51 54 56 57 59 60 61 62 62 63 64 64 64 65 65 66 66 67 67 67 67 68 68 68 68 69 69
3级 33 37 40 43 45 47 48 50 51 52 53 53 54 55 55 56 56 57 58 58 58 59 59 60 60 61 61 62
1级 57 60 61 63 64 65 66 66 67 67 68 68 69 69 69 70 70 70 71 71 71 71 71 72 72 72 72 72
3级 34 39 42 45 47 49 51 52 53 54 55 56 57 58 58 59 59 60 61 61 61 62 62 63 64 64 65 65
54 57 58 60 61 62 63 63 64 64 65 65 65 66 66 66 67
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20~22 67 23
67 67 68
24 25 26、27 68 28、29 68 30~35 68
69
36 37~46 69 47~48 69 49~60
69
3
