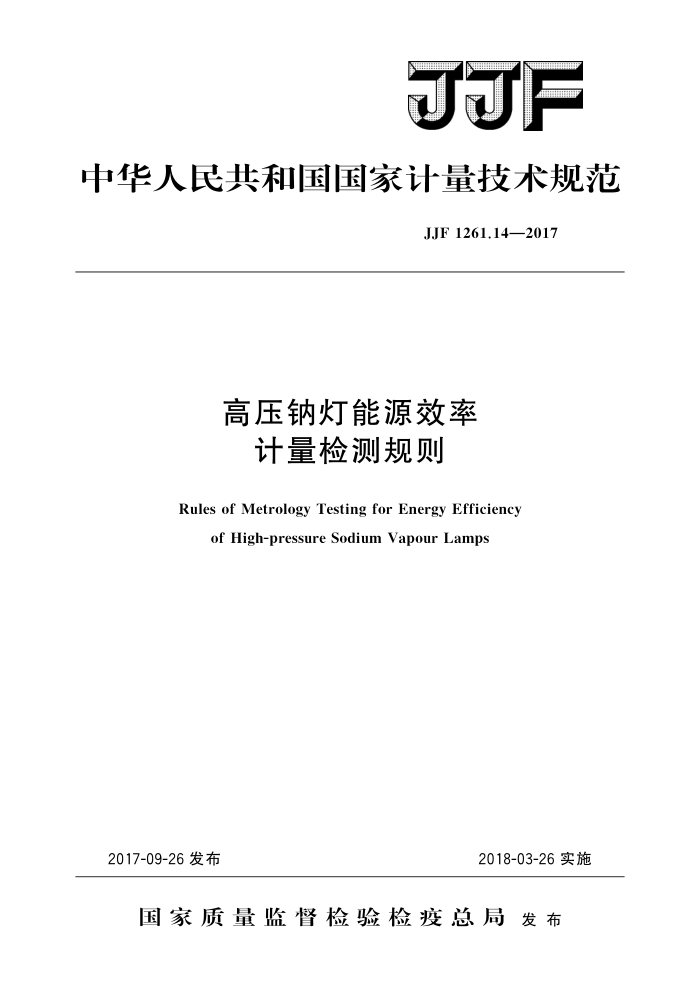

JJF
中华人民共和国国家计量技术规范
JJF1261.14—2017
高压钠灯能源效率
计量检测规则
Rules of Metrology Testing for Energy Efficiency
of High-pressure Sodium Vapour Lamps
2017-09-26发布
2018-03-26实施
国家质量监督检验检疫总局发布 JJF1261.14—2017
高压钠灯能源效率
计量检测规则
JJF 1261.14—2017 代替JJF1261.14—2014
Rules of Metrology Testing for Energy Efficiency
of High-pressure Sodium Vapour Lamps
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：江苏省计量科学研究院
国家城市能源计量中心（江苏）
参加起草单位：南京三乐照明有限公司
上海亚明照明有限公司河南省计量科学研究院贵州省计量测试院
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1261.14—2017
本规范主要起草人：
马宇明（江苏省计量科学研究院）邵羽达上国家城市能源计量中心（江苏）张帆（江苏省计量科学研究院）
参加起草人：
薛源 (南京三乐照明有限公司) 孙依雷（上海亚明照明有限公司）周强 (河南省计量科学研究院) 王 三宁 (贵州省计量测试院) JJF1261.14—2017
录
目
引言 1
(IⅢI) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (6) (6) (6) (6) (7) (8) (8) (8) (8) (9) (9) (11) (19) (20) (21) (22) I
范围· 2 引用文件 3 术语和计量单位· 3.1 高压钠灯初始光效· 3.2 高压钠灯能效限定值： 3.3 额定功率. 3. 4 总光通量.· 3.5 初始值· 3.6 光通维持率· 4 概述·
+
计量要求。 5.1能源效率标识标注· 5.2 能效指标（能源消耗量） 5.3 能效等级· 6检测条件· 6.1环境条件 6.2 高压钠灯的燃点位置和稳定要求 6.3 测量设备： 6.4 测量不确定度.· n
5
检测项目和方法 7. 1 抽样原则和方法. 7. 2 样本检测 7. 3 初始光效计算. 7. 4 光通维持率计算. 7. 5 数据处理 8检测结果 8.11 能效指标（能源消耗量）计量检测结果合格判据 8.2 检测结果评定准则 8.3 检测报告：附录A高压钠灯能源效率测量不确定度评定示例附录B 高压钠灯能源效率计量检测抽样单（格式）附录 C 积分球推荐涂料及配方附录 D 吸收修正系数的计算附录ECIE标准光度观察者的光谱视见函数
+++ JJF1261.14—2017
附录F 推荐供电系统附录G 普通型高压钠灯对应的最大功率附录H高压钠灯能源效率计量检测原始记录（格式）附录 1 高压钠灯能源效率计量检测报告（格式）
(23) (24) (25) (28)
II JJF1261.14—2017
引言
为了规范实行能源效率标识管理的高压钠灯能源效率计量检测工作，依据
JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范代替JJF1261.14一2014，与JJF1261.14一2014相比，除编辑性修改外，主要变化如下：
规范名称由“高压钠灯能源效率标识计量检测规则”改为“高压钠灯能源效率
计量检测规则”；
“5.1能源效率标识标注”增加“能效信息码”和“能效“领跑者”信息”等
要求。
原始记录格式和检测报告格式相应修改（附录H、附录I）。 本规范的历次版本发布情况为：
-JJF1261.14—2014。
II JJF1261.14—2017
高压钠灯能源效率
计量检测规则
1范围
本规范规定了普通型高压钠灯（以下简称高压钠灯）能源效率的计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于作为室内外照明用的，且带有透明玻壳，额定功率为50W、70W、 100W、150W、250W、400W、1000W的普通型高压钠灯的能源效率计量监督检测，委托检测可参考本规范进行。生产和销售高压钠灯产品的单位亦可参照本规范进行检测。
接受检测的高压钠灯应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T13259—2005高压钠灯 GB/T13434一2008放电灯（荧光灯除外）特性测量方法 GB/T15043—2008白炽灯泡光电参数的测量方法 GB19573一2004高压钠灯能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范
3.1高压钠灯初始光效initialluminousefficacyforhigh-pressuresodiumvapourlamps
评定高压钠灯能效水平的参数，该参数是高压钠灯初始光通量与实测功率的比值，单位为lm/W。 3.2高压钠灯能效限定值limitedvaluesofenergyefficiencyforhigh-pressuresodium vapour lamps
允许高压钠灯样本量的最低平均初始光效值，单位为1m/W。该样本量为按照 GB/T13259一2005交收检验光通量项目抽样方案随机抽取的样本量。 3.3额定功率ratedwattage
灯上所标注的功率，单位为W。 3.4总光通量totalluminousflux
相对于4元球面度的立体角，光源的累积光通量，单位为1m。
1 JJF1261.14—2017
3.5初始值initialvalues
灯老炼100h时测得的光电参数值。
3.6光通维持率lumenmaintenance
灯在其寿命中一特定时间的光通量与其初始光通量之比，此期间灯在规定的条件下燃点。
注：此比率通常用百分比表示。
4概述
高压钠灯是实行能源效率标识管理的产品，是利用高压钠蒸气放电产生可见光的电光源。
5计量要求
5.1能源效率标识标注
高压钠灯最小包装的显著位置应正确使用能源效率标识。能源效率标识标注的信息包括生产者名称（或简称）、规格型号、能效等级、额定功率（W）、初始光效（lm/W）和依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合高压钠灯能源效率标识标注的要求，：计量单位的标注应
符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量） 5.2.1初始光效
能源效率标识的初始光效标注值应符合GB19573一2004对高压钠灯能效限定值的要求，高压钠灯初始光效限定值为表1中3级对应的最低平均初始光效值，
各等级样本量的平均初始光效实测值应不低于表1的规定，并且单个样本的初始光
效实测值应不低于各等级平均初始光效值的90%。 5.2.2额定功率
额定功率标注值应在表1的额定功率范围内，额定功率实测值应小于
GB/T13259一2005中额定功率对应的最大功率。
注：各规格高压钠灯的最大功率见附录G。 5.2.3光通维持率
高压钠灯在燃点到2000h时，50W、70W、100W、1000W光通维持率应不低于85%，150W、250W、400W光通维持率应不低于90%。 5.3能效等级
高压钠灯使用的能源效率标识标注的能效等级应符合GB19573一2004对能效等级的要求。高压钠灯的能效等级指标见表1。
2
