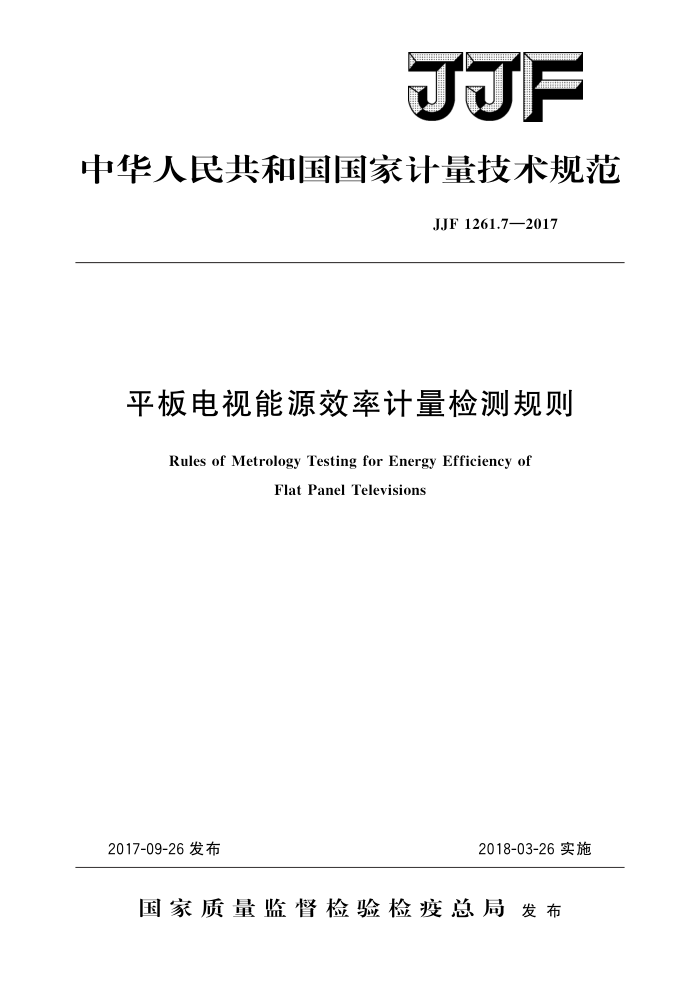

F
中华人民共和国国家计量技术规范
JJF1261.7—2017
平板电视能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of
Flat Panel Televisions
2017-09-26发布
2018-03-26实施
国家质量监督检验检疫总局发布 JJF1261.7—2017
平板电视能源效率
计量检测规则
JJF 1261.7—2017 代替JJF1261.7—2014
Rules of Metrology Testing for Energy Efficiency of Flat Panel Televisions
归口单位：全国法制计量管理计量技术委员会能效标识计量
检测分技术委员会
主要起草单位：中国计量科学研究院参加起草单位：深圳市计量质量检测研究院
中国电子科技集团公司第三研究所
TCL王牌电器（惠州）有限公司四川长虹电器股份有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JF1261.7—2017
本规范主要起草人：
沈庆飞（中国计量科学研究院）郭瑞民（中国计量科学研究院）
参加起草人：
刘峰 (深圳市计量质量检测研究院) 吴蔚华（中国电子科技集团公司第三研究所）吴英俊［TCL王牌电器（惠州）有限公司唐礼（四川长虹电器股份有限公司） JJF1261.7—2017
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (4) (6) (6) (6) (6) (15) (15) (15) (15) (16) (16) (18) (28) (29) (33)
范围· 2 引用文件· 3术语和计量单位 3.1 平板电视能效指数· 3.2 被动待机状态· 3.3 被动待机功率· 3. 4 开机静态功率. 3.5 开机动态功率 3.6 开机功率. 3.7 功率波动值 3.8 平板电视能效限定值.· 4 概述 5 计量要求 5. 1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.3 能效等级： 6检测条件。
环境条件 6.2 检测设备· 6.3 测量不确定度·· T 检测项目和方法· 7. 1 抽样原则和方法. 7. 2 样本检测 7. 3 原始记录· 7. 4 数据处理· 8检测结果 8.1能效指标（能源消耗量）计量检测结果合格判据· 8.2 检测结果评定准则. 8.3检测报告.· 附录A平板电视能源效率测量不确定度评定示例附录B平板电视能源效率计量检测抽样单（格式）附录C 平板电视能源效率计量检测原始记录（格式）附录D平板电视能源效率计量检测报告（格式）
6.1
-
I JJF1261.7—2017
引言
为了规范实行能源效率标识管理的平板电视的能源效率计量检测工作，依据JJF 1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范。
本规范代替JJF1261.7一2014，与JJF1261.7一2014相比，除编辑性修改外，主要变化如下：
规范名称由“平板电视能源效率标识计量检测规则”改为“平板电视能源效率
计量检测规则”；
“5.1能源效率标识标注”增加“能效信息码”和“能效“领跑者”信息”等
要求；
“5.2能效指标（能源消耗量）”表2和表3中，删除“2014年9月1日之
前”的相关要求；
对原始记录格式和检测报告格式做相应修改（附录C，附录D）。 本规范的历次版本发布情况为：
JJF1261.7—2013; JJF1261.7—2014。
II JJF1261.7—2017
平板电视能源效率计量检测规则
1范围
本规范规定了在电网电压下正常工作的，以地面、有线、卫星或其他模拟、数字信号接收、解调及显示为主要功能的液晶电视和等离子电视（以下简称“平板电视”），包括主要功能为电视的不具备调谐器但作为电视产品流通的显示设备的能源效率标识计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于平板电视能源效率计量监督检测，委托检测可参考本规范进行。生产和销售平板电视产品的单位亦可参照本规范进行检测。
接受检测的平板电视应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB3174PAL-D制电视广播技术规范 GB/T14857演播室数字电视编码参数规范 GB/T17700卫星数字电视广播信道编码和调制标准 GB/T17975.1信息技术运动图像及其伴音信息的通用编码第1部分：系统 GB/T17975.2信息技术运动图像及其伴音信号的通用编码 第2部分：视频 GB/T17975.3信息技术运动图像及其伴音信号的通用编码第3部分：音频 GB20600 数字电视地面广播传输系统顿结构、信道编码和调制 GB20943 单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值 GB24850一2013平板电视能效限定值及能效等级 GY/T155 高清晰度电视节目制作及交换用视频参数值 GY/T170 有线数字电视广播信道编码与调制规范 SJ/T11324* 数字电视接收设备术语 SJ/T11348平板电视显示性能测量方法 IEC62087：2011音频、视频和相关设备功率消耗量的测量方法（Methodsof
Measurement for the Power Consumption of Audio,Video and Related Equipment)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本规范
3术语和计量单位
下列术语和计量单位适用于本规范
1 JJF1261.7—2017
3.1平板电视能效指数（以下简称“能效指数”） energy efficiency index of flat panel televisions
在规定的测量方法下，平板电视能源效率测量值与基准值之比，量纲为1。
3.2被动待机状态passivestandbymode
平板电视连接电源，既不产生声音，也不产生图像，但是可以通过遥控器或者其他信号切换到关机或开机状态。 3.3被动待机功率passivestandbypower
在规定的测量方法下，平板电视在被动待机状态下测得的有功功率，计量单位为W。 3.4开机静态功率onmodestaticpower
在规定的测量方法下，平板电视在开机状态下播放静态测试图像测得的有功功率，计量单位为W。 3.5开机动态功率onmodedynamicpower
在规定的测量方法下，平板电视在开机状态下播放动态测试序列测得的有功功率，计量单位为W。 3.6开机功率onmodepower
用于计算和评价平板电视能源效率的有功功率，计量单位为W。 3.7功率波动值fluctuationvaluesofpower
开机静态功率和开机动态功率差值的绝对值与开机静态功率的比值，用百分比表示。 3.8平板电视能效限定值 minimum allowable values of energy efficiency for flat panel televisions
在规定的测量条件下，平板电视所允许的最小能效指数（量纲为1）和最大被动待机功率（计量单位为W）。 4概述
平板电视是实行能源效率标识管理的用能产品。电视接收机是接收并还原电视信号为活动的、连续的图像和声音的装置，平板电视主要包括液晶显示（LiquidCrystal Display，LCD）和等离子显示（PlasmaDisplayPanel，PDP）等类型产品。
5计量要求 5.1能源效率标识标注
平板电视的能源效率标识应加施在平板电视明显部位，也可以显示在开机画面中且停留时间不少于2S，也可以加施在最小包装的明显部位。能源效率标识标注的信息包括生产者名称（或简称）、规格型号、能效等级、能效指数（EEI）、被动待机功率（W）、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合平板电视能源效率标识标注的要求，计量单位的标注应
2 JJF1261.7—2017
符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量） 5.2.1能效指数
平板电视能效指数标注值应符合GB24850一2013对能效限定值的要求。平板电视能效限定值所要求的最小能效指数为表1中能效等级的3级。
平板电视的能效指数实测值应不小于能效限定值，且平板电视的能效指数实测值应不小于能效指数标注值。
表1平板电视能效等级
能效等级 2级
能效指数 (EEI)
1级
3级
液晶电视能效指数
2. 7
1. 3
2. 0
(EEILcD)
等离子电视能效指数
2. 0
1. 6
1. 2
(EEIppp)
使用外部电源的平板电视，除上述要求外，其原配的外部电源应符合GB20943的相关要求。平板电视外部电源的能效限定值见表2和表3。
表2平板电视外部电源平均效率能效限定值
最小平均效率（用小数表示） 0.50XP. 0.09XlnP.+0.5
输出功率标称值（P。）/W
0 0.85
注：最小平均效率计算时，用P。的数值。
表3平板电视外部电源空载状态能效限定值
输出功率标称值（P。）/W
空载状态下的最大有功功率/W
0.50
0 5.2.2被动待机功率
平板电视被动待机功率标注值应符合GB24850一2013对被动待机功率的要求。平板电视的被动待机功率限定值为不大于0.50W。如果平板电视需要有两个或两个以上独立供电部分同时工作才可以完成普通用途平板电视功能，即接收信号输人、生成图像和声音等，则每个部分被动待机功率均应不大于0.50W。
平板电视的被动待机功率实测值应不大于被动待机功率限定值，且平板电视的被动
