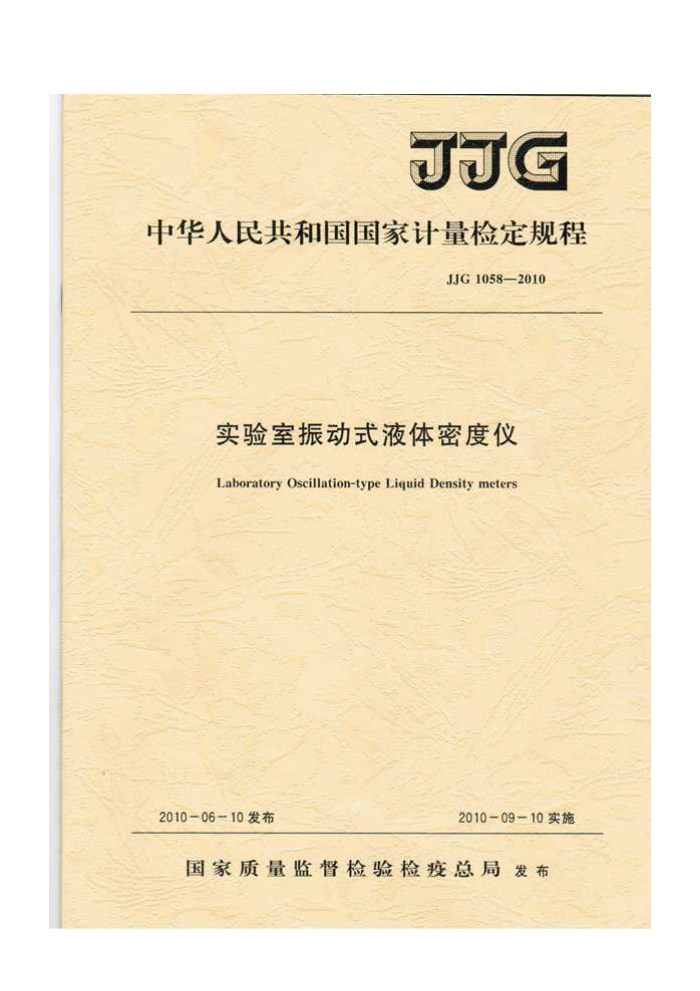

中华人民共和国国家计量检定规程
JJG10582010
实验室振动式液体密度仪 Laboratory Oscillation-type Liquid Density meters
2010-06-10发布
2010-09-10实施
国家质量监督检验检疫总局发布 JJG1058-2010
实验室振动式液体密度仪检定规程
JJG1058-2010
Verification Regulation of Laboratory Oscillation-typeLiquidDensitymeters
由
本规程经国家质量监督检验检疫总局于2010年6月10日批准：并自
2010年9月10日起施行。
加万博司
归口单位：全国质量密度计量技术委员会主要起草单位：河北省计量科学研究所
中国计量科学研究院中国测试技术研究院
参加起草单位：河北省计量监督检测院
本规程委托全国质量密度计量技术委员会负责解释 JJG1058-2010
本家录定创实
本规程主要起草人
A
刘承魁（河北省计量科学研究所）
pgnitatito
陈朝晖（中国计量科学研究院）任彦丽（河北省计量科学研究所）
电用国调 郭强（河北省计量科学研究所） 国商国建司
营电
邵志新（中国测试技术研究院）
各必安共童园量敢建业康门目
开辣封用益单器足玉家商个重性动年米州物加专水儿造理医修 JJG1058-2010
目牌录
范围·
(1) (15 (1) (2) (2) (2) (2) (4) (6) (6) (7) (82 (9) (14) (15) (17) (18)
1
2 引用文献 3 概述 4 计量性能要求， 5. 通用技术要求 6 计量器具控制 6.1 检定设备 6.2 检定项目和检定方法 6.3 检定结果处理： 6.4 检定周期附录A 检定记录格式附录B 检定证书和结果通知书内页格式附录C (15~25）℃纯水密度表附录D 空气密度计算公式
..
附录E 湿空气密度表附录F 儿种标准液体的毛细常数。（20℃）附录G 大气压与海平面高度对照表 JJG1058—2010
实验室振动式液体密度仪检定规程
1范围
本规程适用于密度范围（650~3000）kg/m的实验室振动式液体密度仪（包括台式振动管密度仪和手持式报动管密度仪，以下简称密度仪）的首次检定、后续检定和使用中检验 2引用文献
JF1002—1998国家计量检定规程编写规则 JJF1001-1998 通用计量术语及定义 JJF1059—1999 谢量不确定度与表示 ISO15212-1振动型密度仪第一部分：实验室仪器 GB/T66822008分析实验室用水规格说明和试验方法使用本规程时应注意使用上述引用文献的现行有效版本
3概述
密度仪主要是由U形玻璃振动管、电磁振荡器、温度控制器以及显示单元和数据处理单元组成，其结构见图1.当一定体积的液体充满U形玻璃振动管后，由于管内物质的质量发生变化，使得振动管的固有振动频率或特征额率也发生变化，体积一定时，报动管的频率是管内所充物质质量的函数，当质量增加时密度增加，额率降低，振动周期增大，反之，当质量减小时密度减小，报动周期减小，二者之间的关系式简单描述如下：
CER 1(1)
O=AXT-B
式中 密度：
T 振动周期： A、B 仪器常数。
进祥营 形玻璃振动管
显示器
排故管
电磁报端器
数据处理单元
图1密度仪结构示意图 JJG1058-2010
计量性能要求
密度仪的计量性能要求见表1和表2
表1标准密度仪（0.01级）的计量性能要求
kg/m
量程 650~1500 1.500-3:000
不确定度U 0.01(=2) 0.015(k=2)
重复性 0.:005 0.:007-5
kg/m
表2精密级和工作级密度仪的计量性能要求
工作级
指标
量程 650~1500 1:500~3000 650~1500 15003000
精密级 ±0:05 ±0.10 ±0.20 ±0.50 ±1:0 ±2.:0 ±0.075 ±0:15 ±0-30 ±0./75 ±1.5 ±3.0 0.025 0.:05 0.10 0.25 0.50
最大允差
10
重复性
0.050 0,075 0:15 0.50 0.75 1.5
5 通用技术要求
密度仪外观要求如下：密度仪应具有下列标志、标识：仪器名称、型号、编号、制造厂厂名和出厂日期：
其标志、标识应清晰。
密度仪外表不应有影响工作性能的机械损伤：显示屏表面平整、洁净，无划痕，读数清晰、完整：各调节器应能正常调节：各开关及按键接触良好能正常工作：各紧固件无松动， 6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验 6.1检定设备 6:1.1 检定用标准器按“密度计量器具检定系统的规定配置·见表3、
表3检定用标准器计量标准器名称
受检仪器
副量范围
消景范捞
扩展不确定度
标准级 (650-3:000)kg/m 密度标准减体 (600-3000)kg/m U=3×10-kg/m
表=2 Um3×10-kg/m k=2 U-1x10-kg/m =2
(600~3.000)kg/m
密度标准液体
精密级 《6503000）kg/m
台式振动管密度标雅装置
650~3.000)kg/m
2 JJG10582010
表3（续）
受检仪器
谢量范丽
测量范训 (6003000)kg/m
计量标准器名称
扩展不确定度
U=3×10-kg/m +2
密度标准液件
工作被 (650-2.000)kg/m 台式操动管密度标 (650-3.000）kg/m U=1X10=*kg/m
准装置听密度计标准装置
6-2 U=（8~20）X10-kg/m k=2
(650~2.000)kg/m
6.1.1.1密度标准液体
选取3个或4个密度标准液体，该液体必须是单一物质，且具有稳定的物理和化学性质，其运动粘度应不大于100mm/s，标准液体的选取，尽可能在仪器测量范围内考惠密度的均匀分布，
密度仅的测量范摄为（650~2000）kg/m时，应选择如下3种密度标准液体：（1）（600~700）kg/m：异辛烧或王烷： (2）（950~1050）kg/m：纯水：（3）（1450~1650）kgm：浪苯或四氟乙烯密度仪的测量范围为（650~3000）kgm时.可根据用户需要增加一个检定点，
并选取如下密度标准液体：
（4）（2200~2400）kg/m#1.2:3-三漠丙烷注，对牛权用仅是一胶窄亮黑进行带使秀量的用户，在用户要求下，光详权校定这一享及范国，
值要理益建一准投范围，直要控定3个点，起括款低、最高和中同点（成市用点），井在证作中表期检定的范围， 6.1.1.2振动管台式密度标准装置：测量范围为（650~3000）kg/m，标准等级为 0:01级的标准密度仪一台， 6.11.3一等密度计标准装置测量范围（650~2000）kg/m的连续型一等密度计组及配套设备 6.1.1.4温度计：范围为（0一50）℃的二等标准水银温度计或准确度不低于二等标准水银温度计的其他温度计 6.1.1.5空盒气压表（检定精密级和工作级用）：范围（80~106）kPa.最大允许误差±0.25kPa.
水银气压表（检定标准级用）：范围（80~106）kPa：最大允许误差士003kPa 6.1.1.6相对湿度表：范围20%~85%最大允许误差士5% 6.1.1.7、清洗液：无水乙醇、蒸水、溶剂汽油、丙酮、石油醚、重铬酸钾洗液、甲萃、洗涤剂等 6.11.8注射器：（5~10）ml 6.1.19空气干燥装置对于没有空气干媒系的密度仪：可以外加一个微量空气系。 空气量以能够吹干U形管为宜，或者使用干媒的洗耳球，将U形管吹干。 6.L.1.10实验室恒温装置：实验室内应有恒温装置，以保证室内温度、湿度能够达到
3 JJG10582010
检定环境要求。 6.1.2检定环境条件 6.1.2.1环境温度要求在（20土2）℃范围内：相对湿度20%~80% 6.1.2.2室内应防潮、避光、防热，无强电磁场干扰、无强的机械振动：无有害和腐蚀性物质，远离可燃气体及蒸气，通风良好 6.2检定项目和检定方法 6.2.1外观检查按第5条要求进行检查 6.2.2检定前的准备
接通密度仪电源开关，根据仪器使用说明书的要求，进行预热在每一密度点进行检定之前，都必须对测量系统进行清洗，净化清洗、净化方法：根据检定液的性质，选用合适的清洗液首先选用具有落解性质的液体将振动管内的残余物质进行溶解，清洗，不同的密
度标准液体通常使用的落解液见表4，清洗过后，用干燥空气将其吹出，然后再用具有较强挥发性质的液体Ⅱ清洗残余物质，该物质易挥发，这种液体通常使用无水乙醇、石油醚（30~60沸程）等，然后再用干燥空气将其吹出：并且净化
清洗、净化工作至少反复循环进行3次，直至管内没有残余物质可根据净化后振动管内的空气密度大小来判断其内部是否还有残余物质如果空气
密度与初始值的偏离超出了使用说明书的要求，期需要重新清洗振动管
具有自动进样和自动清洗功能的仪器，按说明书及使用要求设置好程序进行自动清洗即可。
表4常用的溶解液
溶解性
密度标准液体
不溶于水、溶于醚、易器于醇、丙带、羊、氧仿等不溶手水，溶于乙醇、乙醚、可鼠溶于苯、丙酮、氧伤等不洛于水、溶于甲醇、乙髓、丙酮、苯、四氟氯化碳等众多有机物不落于水·可滤落于乙醇、乙髓、因耐等众多有机物不溶于水，溶于乙醇，乙醚和氨仿等
异辛烧王烧镶莱四氯乙婚 1.2.3-三浪丙烷
6.2.3仪器的自校
仪器的操作过程包括：进样、排样、清洗、净化四个部分、 仅器的自校可根据仪器等级的不同采用不同的方式。
6.2.3.1标准和精密级的密度仪通常使用于燥空气和除气蒸馆水进行自校
Q空气自校空气密度是与温度、湿度、大气压力有关的，空气密度发生了变化，可导致密度曲
线变化，所以空气密度的自校对于高精度的仪器来讲是十分重要的
将测量系统的温度设定为20℃，并将干燥空气充满U形振动管：待温度稳定后记录空气密度值P和温度值，同时记录检定环境的相对湿度及大气压力值，并计算空气密度P.计算公式见附录D当IP一P超出仪器说明书所规定的要求时，需对空 4
