JJF

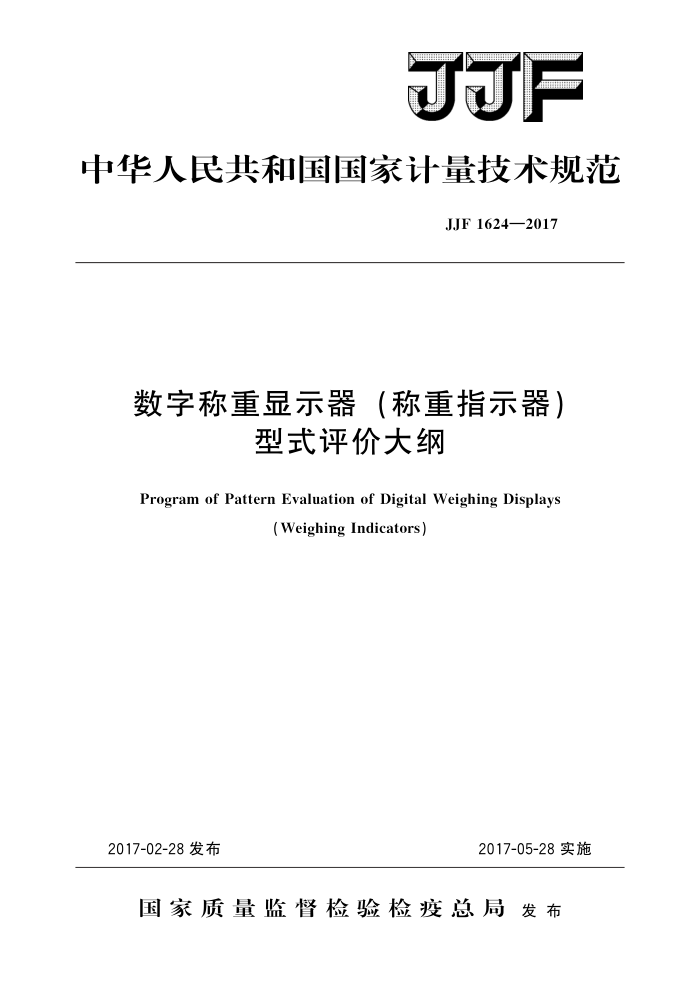

中华人民共和国国家计量技术规范
JJF1624—2017
数字称重显示器（称重指示器）
型式评价大纲
Program of Pattern Evaluation of Digital Weighing Displays
(Weighing Indicators)
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJF1624—2017
数字称重显示器（称重指
示器）型式评价大纲 Program of Pattern Evaluation of Digital Weighing Displays (Weighing Indicators)
JJF 1624—2017
归口单位：全国衡器计量技术委员会主要起草单位：山东省计量科学研究院
北京市计量检测科学研究院青岛市计量技术研究院
参加起草单位：辽宁省计量科学研究院
天津市计量监督试验科学研究院
山东博硕电子有限公司
本规范委托全国衡器计量技术委员会负责解释 JJF1624—2017
本规范主要起草人：
鲁新光（山东省计量科学研究院）史 莉（山东省计量科学研究院）刘伟 (北京市计量检测科学研究院) 王均国（青岛市计量技术研究院）
参加起草人：
张保国（辽宁省计量科学研究院）范占峰（天津市计量监督试验科学研究院）黄香亭（山东博硕电子有限公司） JJF1624—2017
目 录
(ⅢI) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (6) (6) (6) (6) (6) (6) (6) (7) (7) I
引言 1
范围 2引用文件… 3 术语· 3.1 衡器的模块 3.2 数字称重显示器（称重指示器） 3.3 误差分配系数 3. 4 信号电压.…. 3.5 最小负载阻抗 3.6 最大负载阻抗 3.7 称重传感器模拟器· 3.8 阻抗模拟器 3.9 每个检定分度值对应的最小输人信号电压. 3.10 扩展指示装置 3.11 固有误差 3.12 初始固有误差 4 概述· 5 法制管理要求 5.1 准确度等级 5.2计量法制标志和计量器具标识· 5.3提交试验的技术资料.. 5. 4 提交试验所需的技术参数 5.5 试验样机的确定.... 6计量要求· 6.1准确度等级的划分.. 6.2 检定分度值 6.3 多分度指示器附加要求. 6.4 最大允许误差 6.5 置零准确度和除皮准确度 6.6 重复性… 6.7 量程稳定性 7 通用技术要求.. 7. 1 结构及安全性· 7. 2 结果的指示 7.3置零装置及零点跟踪装置
.. JJF1624—2017
7. 4 皮重装置 7.5预置皮重装置· 7.6由影响量引起的变化… 7.7 抗干扰性能： 7.8激励电压补偿功能（仅适用于连接六线制称重传感器的指示器） 8项目一览表. 8.1观察项目一览表. 8.2试验项目一览表· 9 试验项目的试验条件和方法： 9. 1 主要试验设备· 9. 2 试验原则 9.3 技术检查 9. 4 影响因子试验… 9. 5 性能试验· 9.6 抗干扰性能试验· 9.7 激励电压补偿功能试验（仅适用于连接六线制称重传感器的指示器） 9.8 量程稳定性试验 10 结果的处理 10.1 单项评定. 10.2综合评定· 附录A关键零部件清单附录 B 原始记录格式附录 C 缩写与符号
(7) (7) (8) (8) (9) (9) (9) (9) (10) (10) (12) (15) (16) (19) (22) (26) (28) (29) (29) (29) (30) (31) (67)
II JJF1624—2017
引言
本大纲依据国际建议OIMLR76-1：2006（E）《非自动衡器》制定。在格式上执行
JJF1016《计量器具型式评价大纲编写导则》，增加“项目一览表”等内容对编制格式进行了调整。
一采用国际建议R76-1附录C中的非自动衡器称重指示器模块部分；仅适用于中准确度等级和普通准确度等级两个准确度等级的称重指示器；一在第3章增加阻抗模拟器、每个检定分度值对应的最小输入信号电压等术语：一在7.6.2增加外接电源供电装置（AC或DC）和不可充电电池供电电源（DC）
的电压变化要求；
在9.1.3补充OIMLR76-1：2006《非自动衡器》中关于称重传感器模拟器部
分的要求；
在9.2.6补充OIMLR76-1：2006《非自动衡器》中关于调整部分的内容：
一
本大纲附录B的型式评价记录参照OIMLR76-2-2007《非自动衡器》第2部
分试验报告格式。
II JJF1624—2017
数字称重显示器（称重指示器）
型式评价大纲
1范围
本大纲适用于国家依法管理的中准确度等级和普通准确度等级数字称重显示器的型
式评价。
对于有特殊要求的称重指示器（如以PC机作为独立模块与其他单元相连组成的称重指示器）可依据其他相关技术法规执行。
注：数字称重显示器又称为称重指示器，并在以下内容均简称指示器。 2 引用文件
本规范引用了下列文件： JJG99码 JJF1181衡器计量名词术语及定义 GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法试验A：低
温（idtIEC60068-2-1：2007)
GB/T2423.2一2008电工电子产品环境试验 第2部分：试验方法 试验B：高温(idtIEC60068-2-2：2007)
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法 试验Cab：恒定湿热试验（idtIEC60068-2-78：2001）
GB/T17626.22006 电磁兼容 试验和测量技术 静电放电抗扰度试验（idt
IEC61000-4-2:2001)
GB/T17626.3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 (idtIEC61000-4-3:2002)
GB/T17626.4—2008E 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（idtIEC61000-4-4：2004)
GB/T17626.52008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 (idtIEC61000-4-5:2005)
GB/T17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度（idtIEC61000-4-6：2006)
GB/T17626.11—2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（idtIEC61000-4-11：2004）
OIMLR76：2006（E）非自动衡器（Non-automaticweighinginstruments）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
JJF1181《衡器计量名词术语及定义》和OIMLR76《非自动衡器》中的术语均适
1 JJF1624—2017
用于本大纲，以下术语也适用于本大纲 3.1 衡器的模块moduleofaninstrument
衡器中完成一种或多种特定功能的可识别部件，并可根据相关计量和技术性能要求单独评价，应满足规定的衡器局部误差限的要求。
衡器的典型模块是：称重传感器、称重指示器、模拟或数字数据处理装置、称重模
块、终端和主显示器。
操作按键或键盘
6
2
3
5 进
7
4
外围设备打印机次要显示器数据存储装置其他外围设备
机械和电子连接装置 模拟称重传感器 模数转换ADC 数字化原始值（ 带质量单位的重量值 一步数据处理(皮重
主要显示器
模拟信号 数据处理计数值)
毛蛋
，计价）
、皮重和其
典型模块
组成部分
模拟称重传感器数字式称重传感器称重指示器模拟数据处理装置数字数据处理装置终端主要显示器称重模块
2 2
(4) *) 4 4 (4)
X
+
+ (5) (6) + + (5)
(3) + 3 +
+
7
(6)
+
X
5 + (6) (5)+ 6 + 7
A
+ （5） + (6)
十
-
*） 括孤中的数字所代表的模块是可选的
3.2数字称重显示器（称重指示器） digital weighing display (weighing Indicators)
衡器中对称重传感器的输出信号进行模－数转换（可选）和进一步数据处理，并显示称重结果的电子装置。习惯上分为数字式和模拟式两种。
接收数字信号的指示器为数字式称重指示器：接收模拟信号的指示器为模拟式称重
指示器。
注：无论是数字式称重指示器或者模拟式称重指示器均为数字指示形式。 3.3误差分配系数apportioningfactorofmpe（pind）
为指示器的误差分配系数，该系数乘以拟配衡器的最大允许误差为指示器的误
2
