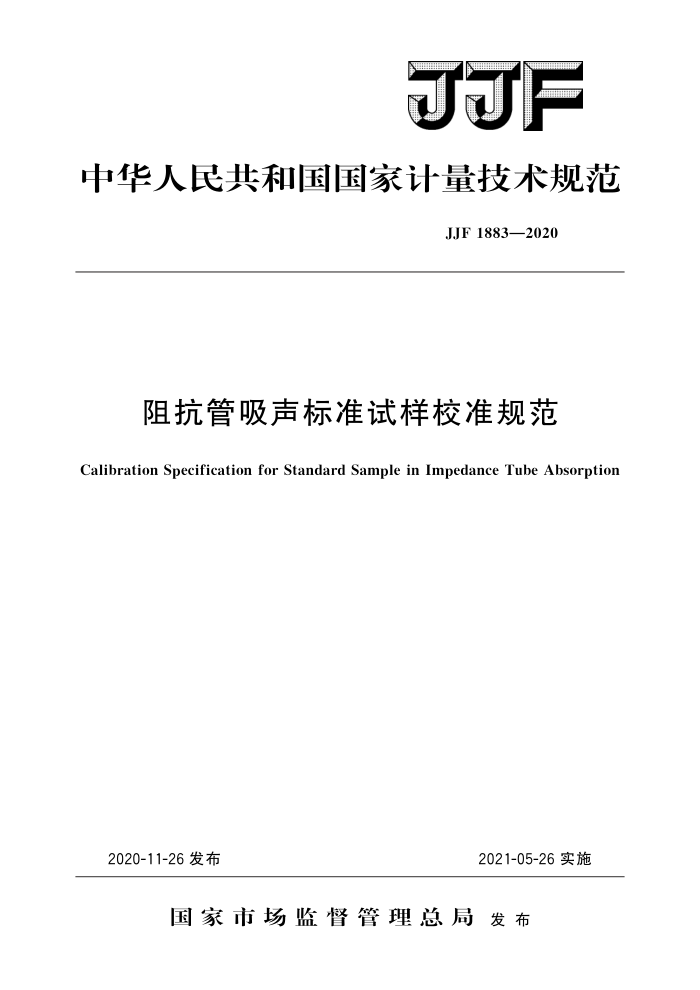

JJF
中华人民共和国国家计量技术规范
JJF 1883—2020
阻抗管吸声标准试样校准规范
Calibration Specification for Standard Sample in Impedance Tube Absorption
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1883—2020
阻抗管吸声标准试样校准规范
JJF 1883—2020
Calibration Specification for Standard
Sample in Impedance Tube Absorption
归口单位：全国声学计量技术委员会起草单位：湖北计量测试技术研究院
中国船舶重工集团公司第七○一研究所
中国计量科学研究院
本规范委托全国声学计量技术委员会负责解释 JJF1883—2020
本规范起草人：
姚秋平（湖北省计量测试技术研究院）朱传焕（中国船舶重工集团公司第七一研究所）牛峰（中国计量科学研究院）王飞（湖北省计量测试技术研究院）施秋华（湖北省计量测试技术研究院）
张恒萍（中国船舶重工集团公司第七○一研究所） JJF1883—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (6) (6) (7) (8)
范围· 2 引用文件· 3术语和计量单位 3.1 法向入射吸声系数 3.2 基准面 3.3 驻波图 3. 4 驻波比· 3.5 传递函数
概述· 5 计量特性 5. 1 吸声系数· 5.2 稳定性 6校准条件. 6.1 环境条件 6.2 标准器及其他设备. 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8校准结果表达 8.1校准数据处理 8. 2 校准证书· 8.3校准结果的测量不确定度... 9复校时间间隔·· 附录A阻抗管标准试样校准证书的内页格式附录 B 吸声系数校准结果的不确定度评定示例
&
++ JJF1883—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》所给出的规则和格式编制。
本规范参考了GB/T18696.1一2004《声学 阻抗管中吸声系数和声阻抗的测量第1部分：驻波比法》和GB/T18696.2一2002《声学 ：阻抗管中吸声系数和声阻抗的测量 第2部分：传递函数法》。
本规范为首次发布。
II JJF1883—2020
阻抗管吸声标准试样校准规范
1范围
本规范适用于阻抗管吸声标准试样的校准。
2 引用文件
本规范引用了下列文件： JJF1001一2011通用计量术语及定义 JJF1034—2005声学计量名词术语及定义 JJF1059.1一2012测量不确定度评定与表示 JJF1223一2009驻波管校准规范（驻波比法） JJF1446一2014阻抗管校准规范（传递函数法） GB/T3102.5一1993电学和磁学的量和单位 GB/T3102.7—1993声学的量和单位 GB/T18696.1一2004声学阻抗管中吸声系数和声阻抗的测量第1部分：驻
波比法
GB/T18696.2—2002声学 阻抗管中吸声系数和声阻抗的测量 第2部分：传递函数法
凡是注日期的号引用文件，仅注目期的版本适用于本规范：凡是不注目期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
本规范采用GB/T3102.5和GB/T3102.7中规定的量和单位。 JJF1001一2011、JJF1034一2005和JJF1059.1一2012界定的及以下术语和定义适
用于本规范。 3.1法向人射吸声系数normalincidence［soundabsorptioncoefficient
法向入射平面波进人试件表面的声功率与人射声功率的比值。 注：本规范中的吸声系数均为法向入射吸声系数。
3.2基准面referenceplane
用来测定声压反射因数r或表面声阻抗率Z。或表面声导纳率G。的阻抗管横断面，如果试件表面是平面，则通常就取它为基准面。 3.3驻波图standingwavepattern
以阻抗管测量试件表面为基准面，阻抗管探管传声器距基准面移动的距离为横坐标，探管传声器输出声压为纵坐标，画出距基准面的距离声压图。
［JJF1223—2009，定义3.1] 3.4驻波比standingwaveratio
无衰减的驻波图上，声压极大值的振幅力mx」与声压极小值的振幅|力min！之比：
- JJF1883—2020
驻波比法测量装置、移动探管传声器、测量系统、信号发生器、声源应满足 JJF1223—2009中6.2的要求。 6.2.4双传声器测量系统
传递函数法测量装置、双管传声器、传递函数测量系统、信号发生器、声源应满足 JJF1446—2014中6.2的要求。 6.2.5温度计
在检定环境条件内，最大允许误差应优于士0.2℃。 6.2.6湿度计
在检定环境条件内，最大允许误差应优于土4%RH。 6.2.7气压计
在检定环境条件内，最大允许误差应优于士0.2kPa。 7 校准项目和校准方法 7. 1 校准项目
阻抗管吸声标准试样校准项目见表1。
表1阻抗管吸声标准试样校准项目一览表
序号 1 2
校准方法的章条号
项目名称吸声系数稳定性
技术要求的章条号
5. 1 5. 2
7. 2.1 7.2.2
7.2校准方法
校准前应检查阻抗管吸声标准试样的外观，应无影响声学性能的机械损伤、变形、 吸声孔堵塞等现象。 7.2.1 吸声系数（驻波比法）
Ymin
驻波管测量分析系统
1 .
信号发生器
(xey
[p (xnin,2) /
Ip(xmin,1) /
图1 驻波比法标准试样吸声系数的测量图
驻波比法标准试样吸声系数的校准装置如图1所示，将试样放置好，调节驻波比法吸声测试系统的正弦发生器频率于被测频率上，打开阻抗管的声源，声压调至正常工作
3
