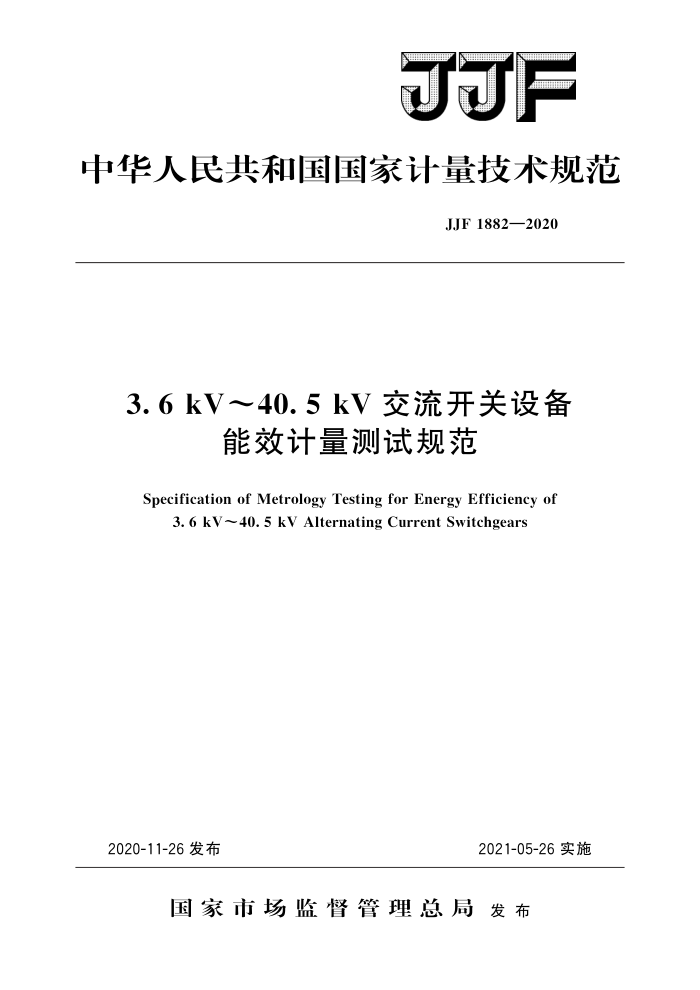

JJF
中华人民共和国国家计量技术规范
JJF1882—2020
3.6 kV～40.5 kV 交流开关设备
能效计量测试规范
Specification of Metrology Testing for Energy Efficiency of
3.6 kV~40.5 kV Alternating Current Switchgears
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1882—2020
本规范主要起草人：
王安（机械工业第五（西安）计量测试中心站）王海燕（国家高电压计量站）
参加起草人：
汪岩峰（湖北省计量测试技术研究院）
张杰梁（福建省计量科学研究院）马炳烈（河南森源电气股份有限公司）于庆瑞（天水长城开关厂有限公司）倪大志（新疆维吾尔自治区计量测试研究院） JJF1882—2020
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (5) (5) (5) (6) (8) (9) (13) (16)
范围· 2 引用文件. 3 术语和计量单位· 3.1 开关装置· 3. 2 （开关装置的）主回路· 3.3 操动机构· 3. 4 主回路损耗· 3. 5 操动机构损耗. 4 概述· 5 测试条件 5. 1 环境条件 5. 2 测试设备· 6测试项目和方法· 6.1 能源消耗量测试 6.2 原始记录·· 6.3数据处理 7测试报告附录A 开关设备主回路损耗测试方法附录B开关设备操动机构损耗测试方法附录C开关设备能效计量测试结果测量不确定度评定示例附录D 3.6kV~40.5kV开关设备能效计量测试原始记录格式附录E3.6kV～40.5kV开关设备能效计量测试报告格式
1
.
- JJF1882—2020
引言
为了规范3.6kV～40.5kV交流开关设备的能效计量测试工作，依据JJF1071 2010《国家计量校准规范编写规则》的要求，制定本规范。
本规范为首次发布。
Ⅱ JJF1882—2020
3.6kV~40.5kV交流开关设备
能效计量测试规范
1范围
本规范规定了额定频率50Hz、额定电压3.6kV～40.5kV交流开关设备（以下简称并关设备）能效计量测试方法和测试报告等内容
本规范适用于开关设备主回路、操动机构的能效计量测试，不包括加热器、风机等
辅助设备的能效计量测试。
2引用文件
本规范引用了下列文件： JJF1059.1一2012测量不确定度评定与表示 GB/T2900.20一2016电工术语高压开关设备和控制设备 GB/T11022一2011高压开关设备和控制设备标准的共用技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
下列术语和定义适用于本规范。
3.1开关装置switchingdevice
用于闭合和/或断开一个或多个回路的装置。 ［GB/T2900.20—2016，6.1]
3.2 （开关装置的）主回路maincircuit（ofaswitchingdevice）
传送电能的开关回路中的所有导电部分。 ［GB/T2900.20—2016，7.2]
3.3操动机构operatingdevice
操作开关设备使之合、分的装置。 [GB/T2900.20—2016，7.101]
3.4主回路损耗maincircuitloss
对于三相开关设备，输出端子短接，当额定电流从开关设备主回路输人端子流人开关设备，并关设备所吸取的有功功率，计量单位为w。
对于单相并关设备：当额定电流从并关设备主回路输入端子流人并开关设备：流经主
回路并通过输出端子流出开关设备，开关设备所吸取的有功功率。计量单位为W。 3.5操动机构损耗operatingdeviceloss
按照规定的操作程序，在空载工况下，用分、合闸装置和辅助、控制回路的额定电源电压对开关设备进行分闸、合闸和储能操作时，开关设备所吸取的能量。计量单位为J。
1 JJF1882—2020
4概述
开关设备是主要用于与发电、输电、配电和电能转换有关的开关装置以及其同控制、测量、保护及调节设备的组合，包括由这些装置和设备以及相关联的内部连接、辅件、外壳和支撑件组成的总装。
5测试条件
5.1环境条件 5.1.1环境温度：十10℃～十40℃。 5.1.2相对湿度：40%～75%。 5.1.3海拔：海拔不超过1000m。 5.2测试设备 5.2.1测试环境 5.2.1.1开关设备主回路损耗测试电源的要求
电源电压的波形应近似于正弦波，即畸变波形中的总谐波含量不大于5%：偶次谐
波含量不大于1%。额定电流总谐波含量不超过额定电流的5%。 5.2.1.2操动机构损耗测试电源的要求
操动机构损耗测试电源为分、合闸装置和辅助、控制回路的电源，允差为额定电压的土1%：操动机构损耗测试电源频率的标准值为交流50Hz或直流。直流电源的纹波电压为额定负载时电源电压交流分量的峰-峰值，应限制到不大于直流分量的5%。
分、合闸装置和辅助、控制回路的电源电压应该理解为：当设备操作时在其回路端子上测得的电压，如果需要，还包括制造厂提供或要求的与回路串联的辅助电阻或元件，但不包括连接到电源的导线。 5.2.2测量仪表 5.2.2.1电流互感器
a）额定一次电流：0A6300A； b）准确度等级：0.01级。
5.2.2.2功率测量仪器
a）电压测量范围：0.1V～1000V； b）电压测量最大允许误差：士（读数×0.05%十量程×0.05%）； c）电流测量范围：0.1A～30A； d）电流测量最大允许误差：士（读数×0.05%十量程×0.05%）； e）功率因数测量范围：0～1； f）功率因数测量最大允许误差：士0.02%（功率因数>0.5），士0.01%（功率因
数≤0.5）；
g）功率测量范围：0.01W~30000W； h）功率测量最大允许误差：士（读数×0.05%十量程×0.05%）。
2 JJF1882—2020
5.2.2.3温度测量仪表
a）温度测量范围：0.01℃~150℃； b）温度测量最大允许误差：土0.2℃： c）分辨力：0.01℃。
5.2.2.4瞬态功率记录仪器（具有功率积分功能）
a）电压测量范围：0.1V~1000V； b）电压测量最大允许误差：士（读数×0.1%十量程×0.1%）； c）电流测量范围：0.1A～100A； d）电流测量最大允许误差：土（读数×0.1%十量程×0.1%）； e）功率测量范围：0.01VA~100000VA； f）功率测量最大允许误差：士（读数×0.1%十量程×0.1%）； g）电能量测量最大允许误差：土0.3%。
5.2.2.5开关设备能源效率测量装置及其测量仪表均应具备有效的检定或校准证书。
6测试项目和方法
6.1能源消耗量测试 6.1.1主回路损耗测试
按照附录A进行测试，并用公式（1）～公式（7）计算开关设备的主回路损耗
PA=UAKIIACOSPA Pμ=UKIgcosPB Pc =UcKIccospc
(1) (2) (3) (4)
I2
PA=PA'K?Is
I?
Pμ=PBKI
(5)
I?
Pc =Pc'Kl Pu=PA+PB+Pc
(6) (7)
式中： UA——主回路A相电压，V; I— 主回路A相二次电流，A； PA 主回路A相功率因数： UB 主回路B相电压，V； I B 主回路B相二次电流，A； B 主回路B相功率因数； Uc- 主回路C相电压，V； Ic- 主回路C相二次电流，A； Pc 主回路C相功率因数；
-
3
