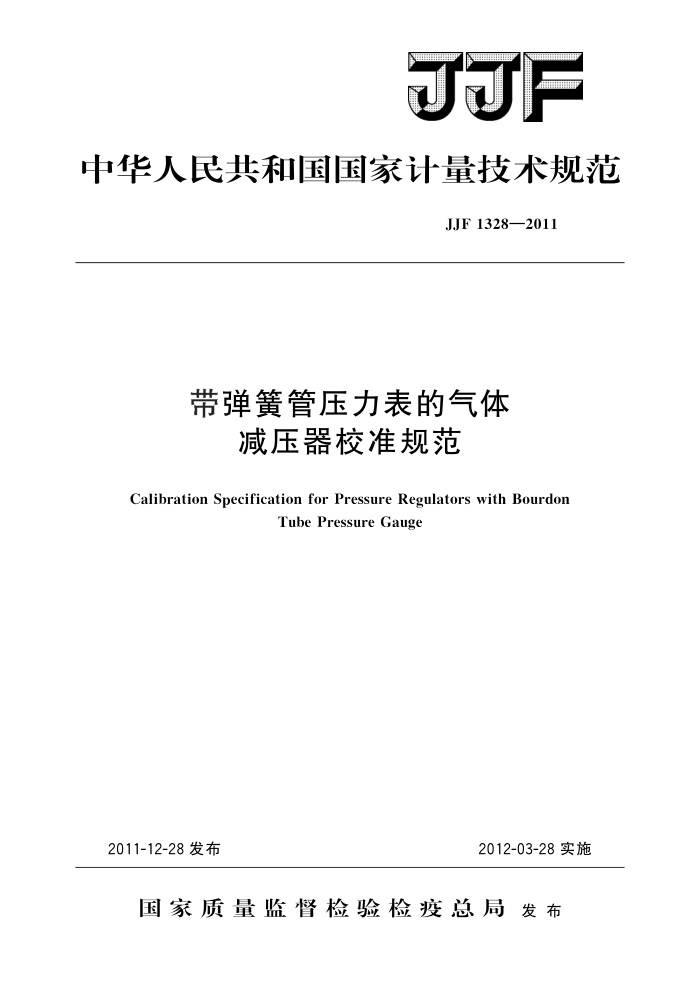

JJF
中华人民共和国国家计量技术规范
JJF1328—2011
带弹簧管压力表的气体
减压器校准规范
Calibration Specification for Pressure Regulators with Bourdon
Tube Pressure Gauge
2012-03-28实施
2011-12-28发布
国家质量监督检验检疫总局发布 JJF1328—2011
带弹簧管压力表的气体
减压器校准规范 Calibration Specification for Pressure Regulators with Bourdon Tube Pressure Gauge
JJF1328—2011
本规范经国家质量监督检验检疫总局于2011年12月28日批准，并自
2012年3月28日起施行。
归口单位：全国压力计量技术委员会主要起草单位：辽宁省计量科学研究院
河南省计量科学研究院北京康斯特仪表科技股份有限公司
参加起草单位：阜新市计量检定测试所
本规范委托全国压力计量技术委员会负责解释 JJF1328—2011
本规范主要起草人：
张子剑（辽宁省计量科学研究院）王同宾 （辽宁省计量科学研究院）于晓白（辽宁省计量科学研究院）孙晓全（河南省计量科学研究院）何欣（北京康斯特仪表科技股份有限公司）
参加起草人：
水香芝（阜新市计量检定测试所） JJF1328—2011
目 录
1 范围· 2 引用文献 3
(1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7)
术语和定义 4 概述··
计量特性· 5. 1 零位· 5. 2 示值误差： 5.3 回程误差 5. 4 轻敲位移. 5.5 指针偏转平稳性 5. 6 密封性· 5. 7 安全阀· 5.8 附加功能· 6 校准条件. 6. 1 环境条件.. 6.2 标准器及其他设备 7 校准项目和校准方法 .. 7. 1 零位 7. 2 示值误差： 7.3 回程误差· 7. 4 轻敲位移. 7. 5 指针偏转平稳性 7. 6 密封性 7.7安全阀·. 7.8附加功能 8 校准结果·
5
复校时间间隔附录A校准证书（内页）格式附录 B 记录格式附录 C 气体减压器用压力表示值误差测量不确定度评定实例
9 JJF1328—2011
带弹簧管压力表的气体
减压器校准规范
1范围
本规范适用于带弹簧管压力表的气体减压器（以下简称气体减压器）的校准。
2引用文献
JJG52一1999弹簧管式一般压力表、压力真空表和真空表 JJG913一1996浮标式氧气吸人器 GB/T7899一2006焊接、切割及类似工艺用气瓶减压器 GB/T25112一2010焊接、切割及类似工艺用压力表使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和定义
3.1气体减压器 pressureregulato
将通常可变的进口压力调节到尽可能稳定的出口压力的装置。
3.2额定进口压力（p）ratedinletpressure
减压器设计的最大进口压力。 3.3额定出口压力（p2）ratedoutletpressure
减压器设计的最大出口压力。 3.4安全阀打开压力（prv）pressure for the pressure relief valve during discharge test
打开安全阀的压力上限，其值为：PRV=2P2，乙炔气减压器在任何情况下PRv都应等于0.3MPa。 4概述
气体减压器主要用于氧气、乙炔、氮气、氢气等高压气源的减压和保持恒定的出口
压力，具有降低进口压力、保持稳定出口压力两种作用。
气体减压器主要由本体、压力调节装置、安全阀、压力表等部分组成。当旋拧调压螺钉时，通过活门顶杆使减压活门作不同程度的开启和关闭，调节气体的减压程度或停止供气。在减压器的本体上可以设有与低压气室相通的安全阀，当减压器发生故障，低压气室的压力超过安全阀开启压力时，安全阀打开，气流通过安全阀逸出。
5计量特性
5.1零位 5.1.1带有止销的压力表，在无压力时，指针应紧靠止销，“缩格”应不得超过表1所规定的允许误差的绝对值。
1 JJF1328—2011
5.1.2没有止销的压力表，在无压力时，指针应位于零位标志内，零位标志应不超过表1所规定的允许误差绝对值的2倍。 5.2示值误差
压力表的示值误差一般不超过表1的规定。
表1压力表允许误差
准确度等级
允许误差（按量程的百分数计算）／%
2. 5 4
±2. 5 ±4
5.3回程误差
在测量范围内，回程误差一般不大于表1所规定的允许误差的绝对值。
5.4轻敲位移
轻敲表壳后，指针示值变动量一般不大于表1所规定的允许误差绝对值的1/2。 5.5指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动和卡滞现象。 5.6密封性 5.6.1内部密封性
气体减压器的高压室和低压室之间应能密封。
5.6.2外部密封性
气体减压器的高压室和低压室应对大气密封。 5.7安全阀
气体减压器的安全阀应满足以下规定：（1）当出口压力小于或等于1.3倍额定出口压力时应能密封，乙炔气减压器在小于
或等于0.15MPa出口压力时应保持密封；
（2）当出口压力大于1.3倍额定出口压力且小于安全阀打开压力时应能排气。 5.8附加功能
气体减压器附加功能应符合制造厂或相应技术文件的要求注：上述计量特性不作合格与否的判定。
6校准条件
6.1环境条件
（1）环境温度：（20士5）℃；（2）环境相对湿度：不大于85%。
6.2标准器及其他设备
校准装置的结构应能满足在短时间内完成对进口压力和出口压力的调节的要求，且应具有必要的防护装置。
校准须用洁净的无油脂气体，一般采用空气或氮气。 校准压力的标准器一般可选用精密压力表、数字压力计等无油脂污染的压力标准
2 JJF1328—2011
仪器。 7校准项目和校准方法
气体减压器校准示意图如图1所示。校准前，将气体减压器与校准装置按示意图方式连接。
气体减压器
气体减压器校准装置
进口
文调压阀F
高压标准表
高压表
调压手柄
低压表
气体高压源
区区 低压标准表排气阀F：调压阀F2
出口
图1气体减压器校准示意图
7.1零位
用目力观测。 7.2示值误差 7.2.1压力表应装在气体减压器上进行示值校准，校准监测进口压力的压力表时，以进口额定压力值作为最高校准点：校准监测出口压力的压力表时，以出口额定压力值作为最高校准点。 7.2.2校准时，在零点至最高校准点范围内较均匀地选取不少于3个校准点进行校准。 7.2.3校准时，逐渐平稳地升压，当示值达到测量上限后，耐压3min，然后按原校准点平稳地降压，倒序回校。 7.2.4校准高压表时，应将调压手柄完全松开，关闭调压阀F，及排气阀F：：通过调节调压阀F升压，调节排气阀F，降压。 7.2.5校准低压表时，通过调节调压阀F1及F2升压，调节排气阀F3降压。 7.2.6对每一校准点，在升压和降压校准时，轻敲表壳前、后的示值与标准器示值之差为压力表的示值误差。 7.3回程误差
对同一校准点，在升压和降压校准时，轻敲表壳后示值之差为压力表的回程误差。
7.4轻敲位移
对每一校准点，在升压和降压校准时，轻敲表壳后引起的示值变动量为压力表的轻敲位移。 7.5指针偏转平稳性
在示值误差校准过程中，用目力观测指针的偏转。
3 JJF1328—2011
7.6密封性 7.6.1内部密封性
（1）将气体减压器调压手柄完全松开，关闭调压阀F2及排气阀F3，调节调压阀F 使进口压力为力1，将气体减压器出口与校准装置断开，使出口处于通大气状态，用无脂皂水检查出口，在5min内应无气泡出现；
（2）将气体减压器出口与校准装置连接，使气体减压器出口封闭，调节气体减压器调压手柄使出口压力为p2，在5min内出口压力值应不变 7.6.2外部密封性
关闭调压阀F2及排气阀F3，调节调压阀F1使气体减压器的进口压力为P1，调节气体减压器调压手柄使出口压力为p2，用无脂皂水检查减压器各接口处，在2min内应无气泡出现。 7.7安全阀
校准时，关闭调压阀F2及排气阀F：，从进口施加压力，通过调压手柄调节出口压力至1.3P2（乙炔气减压器的压力至0.15MPa），用无脂皂水检查，安全阀应无气泡出现。继续增压至安全阀开始排出气泡时，记录此时的压力，此压力应小于PRV（乙炔气减压器的压力应小于0.3MPa），关闭调压阀F1，调节调压阀F2及排气阀F3降低压力直至安全阀关闭，此时的压力应大于P2（乙炔气减压器的压力应大于0.15MPa）。
如气体减压器没有安全阀，可不做此项。 7.8附加功能
气体减压器附加功能的校准，按照相应的技术规范执行。
8校准结果
经校准的气体减压器应发给校准证书：校准证书内页格式见附录A，
9 复校时间间隔
根据使用状态由使用单位自行确定，校准时间间隔建议为6个月。
