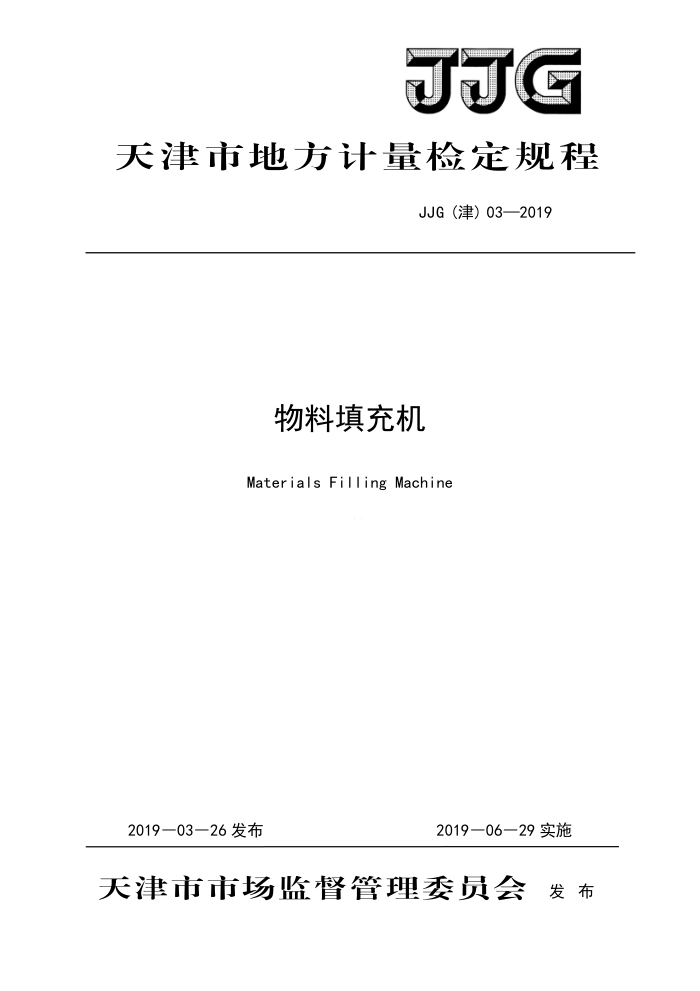

JJG
天津市地方计量检定规程
JJG（津）03—2019
物料填充机
Materials Filling Machine
2019—03—26发布
2019—06—29实施
天津市市场监督管理委员会 发布 JJG(津) 03—2019
物料填充机
JJG（津）03-2019 代替JJG（津）03—2008
Materials Filling Machine
归口　单位：天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
本规程委托天津市计量监督检测科学研究院负责解释 JJG(津) 03—2019
本规程主要起草人：
杨琪 （天津市计量监督检测科学研究院）王学义 （天津市计量监督检测科学研究院）施鑫 （天津市计量监督检测科学研究院）
参加起草人：
孙伟 （天津市计量监督检测科学研究院）王锡钢 (天津市计量监督检测科学研究院）路 遥 （天津市计量监督检测科学研究院）刘 明 （天津市计量监督检测科学研究院） JJG（津）03—2019
目 录
引言 1 范围· 2 引用文件 3 术语和计量单位· 4 概述
(I)
1
(1)
.(1)
(1)
计量性能要求 6 通用技术要求·· 7 计量器具控制附录A 检定证书内页格式（供参考）附录B填充机检定原始记录
5
..(1)
..（2)
(2) ..(5) （6) JJG（津）03—2019
引言
物料填充机是生产定量包装商品的末端包装设备，特点是填充均匀，速度快，节省人力以及干净卫生，采用微电脑可编程控制器。现行物料填充机检定规程颁布迄今已逾十年，新规程代替JJG（津）003一2008《物料填充机》，随着科技的发展与进步，物料填充机得到了广泛的应用，但由于自动化成度不高、充填过程中造成计量不准，实际应用中还有一些不完善，需要修定相应检定规程。同时，国外没有相应的计量检定规程。 修改完规程后，主要有几个变化
1、明确了标准量瓶的最大允许误差。 2、检定所需主要计量器具一览表增加了绝缘电阻表。 3、检定所需主要计量器具一览表增加了声级计。 4、改检定所需主要计量器具一览表中“计时器”为“秒表”。
II JJG（津）03—2019
物料填充机
1范围
本规程规定了物料填充机（以下简称填充机）技术要求、检定条件、检定项目和检
定方法。计量器具控制以及检定结果处理和检定周期等方面内容。适用于新制造，使用中物料填充机的首次检定、后续检定和使用中检查 2 引用文献
本规程引用下列文献： JJF1002-2010《国家计量检定 程缩猫与规则 JJF1001-2011 《通用计量术语及定义》 JJG1059.1-2012《测量不确定 度评定与表示 《中华人民共和国药典2015年版）
3术语 3.1预设值
为规定填充机的标称值，由操作人员设定装置的预设量值，以质量、个数单位表示的值。 3.2填充能力
填充机的生产效率，即每分钟的填充量值。 4 概述
物料填充机是生产定量包装商品的末端包装设备，它是将大宗粉剂、微丸、颗粒等物料，按照预先规定的量值分装成质量、数量形式填入包装物中的定量包装装置。 5计量性能要求 5.1准确度等级
物料填充机的准确度等级为土1%、土2%、土3%、土5%系列中的一种。 对于计数为单位的填充机，其准确度只有土1%。
5.2填充能力
新生产的填充机在额定填充能力条件下不得低于95%，使用中和修理后的填充机在
- JJG（津）03—2019
不低于80%的填充能力条件下进行工作。 6通用技术要求 6.1外观
物料填充机表面不应有凸起、凹陷、粗糙不平和其他损伤。新制造的填充机其表面漆层应牢固，无起泡、流漆等现象。铸件无裂纹、砂眼、毛刺等缺陷，其整体机械结构具有足够的强度和刚度，以保持计量性能的稳定。 6.2噪音
物料填充机运转时，其噪声不得超过80dB（A）。 6.3安全性能
测试绝缘电阻不得小于1MQ， 不低于1500v的耐压试验1分钟不得击穿。 计量器具控制计量器具控制包括：首次检定，后续检定和使用中检查 7.1检定条件 7. 1. 1 检定用设备
7
检定所需主要计量器具 具一览表
序号 1 2 3 4 环境条件
名称
要求
有效称量范围应满足填充量的要求.最大偏差应小于或等于填充后商品允许短缺量的 15 度拍不 10级二级
电子秤（或电子） （平）秒表绝缘电阻表声级计
7.1.2
检定时，室内温度应控制在（18-24）℃，相对湿度应在45%-65%。 7.2 检定项目
表2 检定项目一览表首次检定
检定项目外观检查物料检定填充能力噪音安全试验
使用中检验
后续检定
+ + + + +
+ + +
+ + +
2 JJG（津）03—2019
凡需要检定的项目用“+”表示，不需要检定的项目用“_”表示。 7.3检定方法 7.3.1外观检查
用目测法观察物料填充机外观质量应符合本规程通用技术要求中5.1对外观的要求
。 7.3.2安全性能的检定
安全试验测试绝缘电阻不得小于1MQ反复1分钟不低于1500v耐压试验不得击穿。 7.3.3物料检定
物料检定根据不同的物料，有两种形式，分别为以质量、计数为单位的不同填充物料
，取样数量不得少于填充头数的3倍，总数不得少于10件。 7.3.3.1质量
物料填充机以质量单位标注物料为填充物时 a）用电子秤或电子天平（见表1)进行称量。 b）使用物料填充机检定记录表记录数据（见附录B）。 c）选取最大偏差值，用公式1计算出最大相对误差。
R = mm-" ×100%
(1)
mo
R一一最大相对误差（%） mmax—一最大值 mo一一标称值
7.3.3.2计数
当物料填充机填充物料为以计数单位为标注的商品时，我们采用两种方法，分别为绝对计数法和相对称重法。 7.3.3.2.1计数法
本方法是计数检验的最基本方法，是在不破坏商品包装物的前提下实施检验。 a)将被检物平放在与内含物有一定颜色反差的工作台面上。 b)用目力观察的方法，手动计数。 c)避免光线与包装物形成反射而影响观察。
7.3.3.2.2称重法
