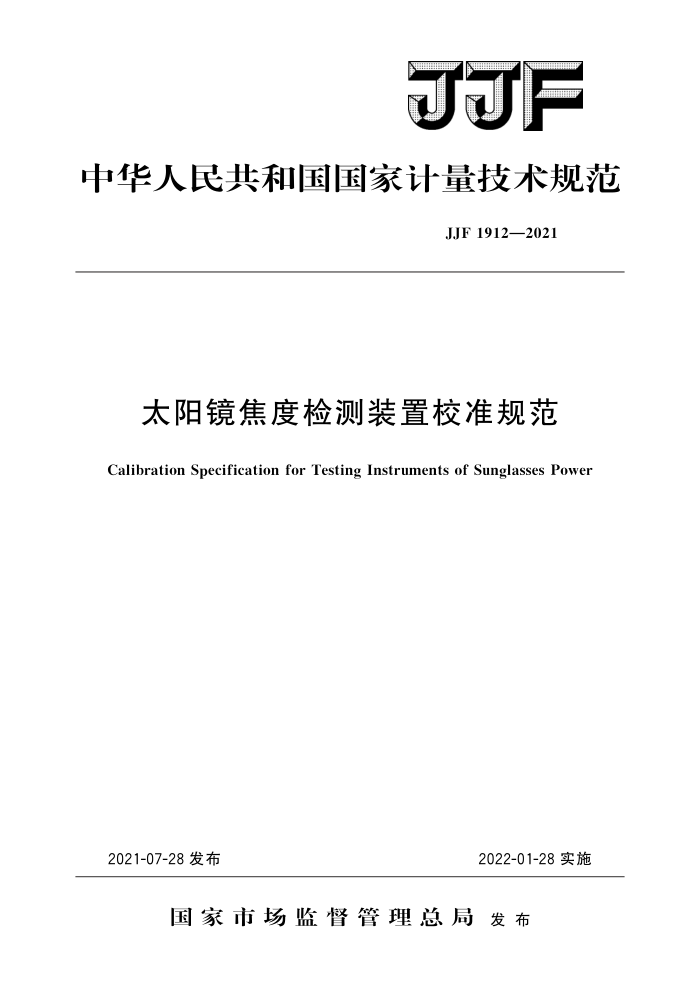

JJF
中华人民共和国国家计量技术规范
JJF 1912—2021
太阳镜焦度检测装置校准规范
Calibration Specification for Testing Instruments of Sunglasses Power
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJF1912—2021
太阳镜焦度检测装置
校准规范
JJF 1912—2021
Calibration Specification for Testing Instruments of Sunglasses Power
归口单位：全国医学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：浙江省计量科学研究院
深圳市计量质量检测研究院
湖北省计量测试技术研究院
本规范委托全国医学计量技术委员会负责解释 JJF1912—2021
本规范主要起草人：
李飞 （中国计量科学研究院）高明亮（中国计量科学研究院）
参加起草人：
王文兴 （浙江省计量科学研究院）
李向召（深圳市计量质量检测研究院）徐迅（湖北省计量测试技术研究院） JJF1912—2021
目 录
引言 1
(Ⅱ) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (6) (7) (8) (10)
范围· 2 引用文件· 3术语和计量单位· 3.1 后顶焦距： 3. 2 后顶焦度： 3.3 光焦度…· 3. 4 棱镜度· 3. 5 参考面. A
概述· 5计量特性 5.1 零位示值误差 5.2球镜顶焦度示值误差 5.3球镜顶焦度测量重复性 5.4 棱镜度示值误差· 6校准条件.. 6.1环境条件. 6.2测量标准及其他设备 7 校准项目和校准方法 7.1外观及功能性检查· 7.2零位示值误差 7. 3 球镜顶焦度示值误差 7. 4 球镜顶焦度测量重复性· 7.5棱镜度示值误差. 8校准结果表达…
.
复校时间间隔附录A校准原始记录参考格式附录B校准证书内页参考格式附录 C 后顶焦度示值误差测量不确定度评定示例附录 D 棱镜度示值误差测量不确定度评定示例
9
I JJF1912—2021
引言
JJF1001《通用计量术语及定义》、JJF1032《光学辐射计量名词术语及定义》、 JJF1059.1《测量不确定度评定与表示》和JJF1071《国家计量校准规范编写规则》共同构成支撑本规范制定的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1912—2021
太阳镜焦度检测装置校准规范
1范围
本规范适用于太阳镜焦度检测装置的顶焦度、棱镜度的校准。
2 引用文件
本规范引用了下列文件： JJG580—2005焦度计 GB/T13962一2009光学仪器术语 QB2457—1999太阳镜 ISO12311：2013个人防护设备太阳镜和相关护目镜的试验方法（Personal
protective equipmentTest methods for sunglasses and related eyewear)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
3.1后顶焦距backvertexfocaldistance
镜片后顶点到后焦点的距离，又称像方顶焦距，如图1所示，以符号1表示。
前表面
后表面
H
F
F
一1
Y
图1 镜片后顶焦距示意
H一物方主点；H'一像方主点：F一物方焦点：F'-像方焦点：f一物方焦距：f'一像方焦距
3.2后顶焦度backvertexpower
以米为单位测得的镜片近轴后顶焦距的倒数，即1/lt。单位为m-1。在眼科光学领域，后顶焦度的单位也称屈光度，以D来表示。 3.3光焦度focalpower
光学系统（或透镜）对光线会聚或发散的能力。其值为焦距的倒数与介质折射率
之积。 3.4棱镜度prismaticpower
光线通过镜片上的规定点（通常是镜片中心）后所产生偏离的度量。单位是厘米每
1 JJF1912—2021
米（cm/m），有时以符号△表示。 3.5参考面referenceplane
经过被测镜片的后顶点且与光轴垂直的面。
4概述
太阳镜焦度检测装置（以下简称检测装置）是测量太阳镜顶焦度和棱镜度的仪器，其测量原理采用望远镜法。望远镜法又分为有限共轭望远镜法和无限共轭望远镜法，
有限共轭望远镜法测量原理如图2所示。目标分划板位于距望远镜4.6m处并成像于望远镜的像方分划板上。当加人被测太阳镜镜片后，像方分划板要移动距离后，目标才能再次成像于像方分划板上。被测太阳镜的后顶焦度D近似等于其光焦度Φ，如公式（1）所示：
1
1 b b+2
D~Φ:
(1)
式中，b=4.6m。
目标分划板
望远物镜
像方分划板 目镜
4.6 m
被测镜片
图2有限共轭望远镜法顶焦度、棱镜度测量原理
有限共轭望远镜法测量的是光焦度，而不是后顶焦度，并且光焦度与像方分划板移动的距离不是线性关系。
无限共轭望远镜法测量原理如图3所示。光路中未放被测镜片时，目标分划板位于准直物镜的焦平面上，可在由望远物镜和目镜组成的望远系统中获得清晰的标记的像。 当在光路中放上被测镜片后，像方分划板需沿光轴移动一段距离，才能再次在望远系统中获得清晰的目标分划板的像。后顶焦度D按公式（2）计算：
之 F
(2)
D:
式中，f为望远镜的焦距。
2 JJF1912—2021
参考面
望远物镜
像方分划板
目镜
目标分划板
准直物镜
④
o
被测镜片
图3 无限共轭望远镜法顶焦度、棱镜度测量原理
该方法相比于有限共轭望远镜法，增加了准直物镜，可以直接测量后顶焦度，利于检测装置小型化。 5 计量特性 5.1零位示值误差
球镜和柱镜顶焦度零位示值最大允许误差均为土0.02m-1，棱镜度最大允许误差为0.01 cm/m。 5.2球镜顶焦度示值误差
球镜顶焦度示值的最大允许误差为士0.03m-1。 5.3球镜顶焦度测量重复性
球镜顶焦度测量重复性应不大于0.02m-1 5.4棱镜度示值误差
棱镜度示值的最大允许误差为士0.04cm/m。 注：以上指标不用于合格性判定，仅供参考。
6校准条件 6.1环境条件
环境温度：（20士5）℃；相对湿度：≤80%。
6.2测量标准及其他设备 6.2.1球镜顶焦度标准镜片
球镜顶焦度标准镜片包括一0.25m-1、一0.12m-1、一0.06m-1、0.06m-1 0.12m-1、0.25m-1共6个标准镜片，其球镜顶焦度扩展不确定度U=0.01m-1（k=2）。 6.2.2棱镜度标准镜片
棱镜度标准镜片主要包括0.12cm/m和0.25cm/m两个棱镜片，其棱镜度扩展不确定度U=0.01cm/m（k=2）。
3
