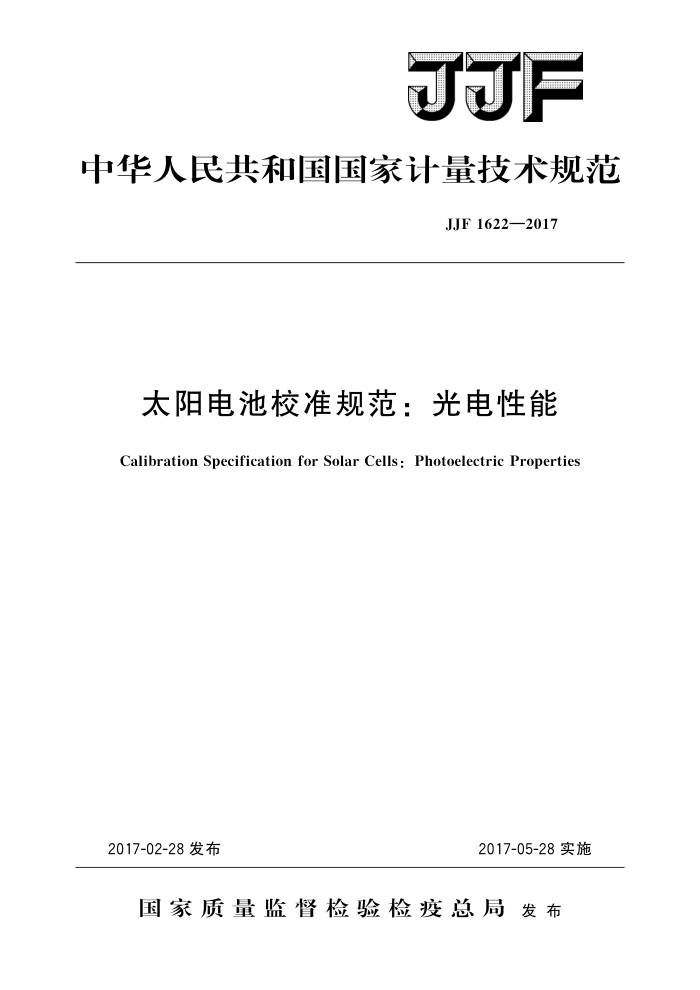

JF
中华人民共和国国家计量技术规范
JJF1622—2017
太阳电池校准规范：光电性能
Calibration Specification for Solar Cells: Photoelectric Properties
2017-05-28实施
2017-02-28发布
国家质量监督检验检疫总局发布 JJF1622—2017
太阳电池校准规范：
光电性能
JJF 1622—2017
Calibration Specification for Solar Cells :
Photoelectric Properties
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
扬州光电产品检测中心
参加起草单位：国家太阳能光伏产品质量监督检验中心
中国电子科技集团公司第十八研究所
中国测试技术研究院
本规范委托全国光学计量技术委员会负责解释 JJF1622—2017
本规范主要起草人：
熊利民（中国计量科学研究院）孟海凤（中国计量科学研究院）赵文 (扬州光电产品检测中心)
参加起草人：
赫英威（中国计量科学研究院）孙晓（国家太阳能光伏产品质量监督检验中心）徐正元（中国电子科技集团公司第十八研究所）曹远生 （中国测试技术研究院） JJF1622—2017
目 录
引言 1 范围· 2 引用文件 3 术语和定义· 3.1标准测试条件…. 3.2光电性能. 4. 概述 5 计量特性 5.1工作范围.
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (5) (6) (7) (8) (14)
工作条件.
5.2 6校准条件 6.1环境条件. 6.2测量标准及其他设备 7 校准项目和校准方法 7. 1 校准前检查 7.2光电性能校准 8 校准结果表达··
复校时间间隔附录A校准结果内页推荐格式附录B校准原始记录内页推荐格式附录 C 校准不确定度评定示例附录D太阳模拟器等级划分
9
I JJF1622—2017
引言
本规范参照GB/T6495.1一1996《光伏器件第1部分：光伏电流-电压特性的测量》、IEC60904-1：2006《光电器件第一部分：光伏电流-电压特性的测量》（Photo voltaicdevicesPartl:Measurementof photovoltaic current-voltage characteristics)的相关规定制定。
为满足国内光伏行业光伏器件性能的计量需求，依据JJF1071一2010和
JJF1059.1，本规范在GB/T6495.1一1996和IEC60904-1：2006基础上，增加了以下内容：
明确了太阳电池的光电性能校准的具体方法（见7.2）；
一
一增加了校准结果不确定度评定示例（见附录C）；一明确了对校准结果内页格式的要求（见8）。 本规范为首次发布。
II JJF1622—2017
P.
1
0
电压 Vm
图1太阳电池的电流-电压（I-V）特性曲线
4概述
太阳电池是将太阳辐射能直接转换成电能的一种器件，主要由性能介于导体和绝缘体之间的半导体制成。图2所示为太阳电池光生电原理示意图。太阳电池受到光辐射后，其吸收光能激发电子和空穴（正电荷），产生电流，称“光伏效应”。太阳电池的光电参数是衡量其性能优劣的关键指标，目前一般采用自然太阳光或太阳模拟器对太阳电池的光电参数进行测量。
负荷
负电极： N型半导体：
e 甲甲
P型半导体
正电极·
电流方向
图2典型太阳电池原理示意图
太阳电池光电性能校准参数包括短路电流Isc、开路电压Vc、最大输出功率Pm、 最佳工作电压V，，最佳工作电流I，和光电转换效率n等。电池材料组成、工作条件不同，测量所得太阳电池的光电性能也不同。
5计量特性 5.1工作范围
太阳电池的短路电流Isc、开路电压V.和最大输出功率Pm，一般工作范围如下：短路电流Is：0.1A～10A；开路电压Vc：0.1V~5V；最大输出功率Pm：0.01W～50W。
2
