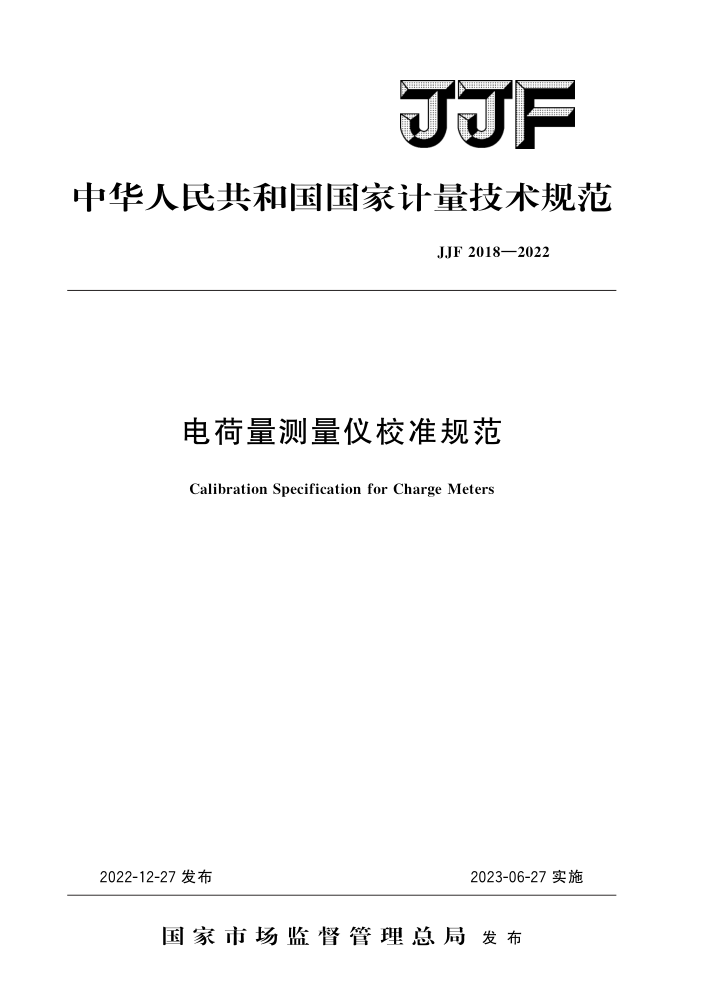

F
中华人民共和国国家计量技术规范
JJF 2018—2022
电荷量测量仪校准规范
Calibration Specification for Charge Meters
2023-06-27实施
2022-12-27发布
国家市场监督管理总局发布 JJF2018—2022
电荷量测量仪校准规范 Calibration Specification for
JJF2018—2022
Charge Meters
归口单位：全国电磁计量技术委员会主要起草单位：北京东方计量测试研究所参加起草单位：辽宁省检验检测认证中心
广东省计量科学研究院大连计量检验检测研究院有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF2018—2022
本规范主要起草人：
陈少华（北京东方计量测试研究所）金海彬（北京东方计量测试研究所）
集海妮（北京东方计量测试研究所）
郭柏军（辽宁省检验检测认证中心）参加起草人：
梁国鼎（辽宁省检验检测认证中心）吴海益（广东省计量科学研究院）
赵晓俊（大连计量检验检测研究院有限公司） JJF2018—2022
目
录
引言
(I) 1) (1 ) 1) (1) (1) (2 ) (2) (2) (3) (3) (3) (5) (5) (6) (6) (7) (13) (15)
范围 2 引用文件 3 术语和计量单位 4 概述··
1
计量特性· 6 校准条件.. 6.1环境条件， 6.2 测量标准及其他设备 7 校准项目和校准方法· 7.1校准项目· 7.2校准方法 8校准结果表达· 8.1 校准证书· 8.2数据修约 9复校时间间隔附录A 电荷量测量仪示值误差校准不确定度评定示例附录 B 校准原始记录格式附录 C 校准证书内页格式
5 JJF2018—2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》编制
本规范为首次发布
= JJF2018—2022
电荷量测量仪校准规范
1范围
本规范适用于测量范围为0.1nC～20uC电荷量测量仪的校准。本规范不适用于脉冲电荷量测量仪的校准。 2 引用文件
本规范引用了以下文件： JJF1023一1991常用电学计量名词术语（试行）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
电荷量 electriccharge 物体所带电荷的量值。电荷量有时也被简称为电量，其国际单位制单位是库仑，符
号为C。 4概述
电荷量测量仪是用来测量带电体（如织物、带电导体等）的电荷量而设计的仪表，可直接读出电荷量值，一般采用集成电路、高输入阻抗运放和静电电容器等元件，可以配合法拉第筒使用。电荷量测量仪的测量对象可以统一认为是各种能输出电荷量的电荷源，包括静态电荷源、带电电容器、摩擦后织物等。
电荷量测量仪按输入方式可分为虚地式和非虚地式。具体原理如图1所示。
Cf
Q I+
-
测量结果显示Q
测量结果显示Qt
直流电压 U 测量
直流U。 电压测量！
（a）虚地式
（b）非虚地式
图1日 电荷量测量仪原理
5计量特性
5.1测量范围：士（0.1nC～20uC）。 5.2最大允许误差：士（0.2%10%）。
1 JJF2018—2022
电荷量测量仪的示值误差按公式（1）计算，相对示值误差按公式（2）计算。
△Q=Qt-Q,
(1) (2)
AQ×100% Q
式中： △Q—一电荷量测量仪的示值误差，C； Qt——电荷量测量仪的示值，C； Qr——标准电荷量值，C —电荷量测量仪的相对示值误差。 电荷量测量仪的最大允许误差用公式（3）表示，相对最大允许误差用公式（4）
表示。
(3) (4)
△QMPE=±（a%×Qt+b%XQm）
MPE= a%+b% Qm
Q.
式中： △QMPE 电荷量测量仪的最大允许误差，C；
Qt 电荷量测量仪的示值，C； Qm 电荷量测量仪的量程满度值，C；
与读数值有关的误差系数；与量程值有关的误差系数；
a b
MPE 电荷量测量仪的相对最大允许误差
6校准条件 6.1环境条件
a）环境温度：20℃±2℃； b）相对湿度：40%60%； c）供电电源：电压220V士22V，频率50Hz士1Hz； d）实验室应有防静电措施； e）周围无影响仪器正常工作的电磁干扰和机械振动，并具有良好的接地。
6.2测量标准及其他设备
校准用设备的测量范围要覆盖被校准参数的测量范围，应具有足够的分辨力、准确度和稳定性：以保证由标准器、辅助设备及环境条件所号起的扩展不确定度（三2）不大于被校准参数最大允许误差绝对值的1/3。
根据所采用的校准方法，选择以下满足校准要求的测量设备： a）直流标准电荷源输出范围：士（0.1nC～20uC），最大允许误差：士0.05%。 b）直流标准电压源输出范围：士（0.01V～20V），最大允许误差：士0.02%。
2 JJF2018—2022
c）标准电容器电容标称值：10pF、100pF、1nF、10nF、100nF、1uF，准确度等级0.05级。
标准电容器泄漏电阻的影响应当可以忽略不计，并应该有足够的耐压。
d）电容测量仪测量范围：士（1pF10μF），最大允许误差：士0.05%。
7校准项目和校准方法
7.1校准项目
电荷量测量仪校准项目见表1。
表1电荷量测量仪校准项目一览表
序号 1
校准项目电荷量
计量特性的条款编号
校准方法的条款编号
7. 2. 2
5
7.2校准方法 7.2.1校准前准备
a）外观检查被校电荷量测量仪外观应完好，无影响正常工作的机械损伤。机壳、端钮、开关、
按键和调节旋钮应无松动、损伤、脱落，各种功能标志应齐全正确。
b）工作正常性检查通电后开关、按键、调节旋钮、显示屏、测量仪表和各种状态指示灯（标志）应工
作正常。
c）预热被校仪器应在实验室环境中放置不少于24h，以消除温度均匀性的影响。校准示
值误差前，校准用标准设备以及被校仪器应按各自说明书的要求进行预热。一般要求预热不少于2h，使仪表示值达到稳定。
在校准前应对被校仪器进行放电，消除被校仪器内部已积累的电荷引起的误差。 7.2.2电荷量示值误差 7.2.2.1校准点选取
按被校电荷量测量仪每个量程选取3至5个校准点，至少包括量程的10%、50% 和接近满量程点。
注：也可根据客户需要选择校准点。 7.2.2.2直接测量法
此方法使用标准电荷源对被校电荷量测量仪进行校准，校准步骤如下： a）按图2所示，通过适配器用低噪声测试线将标准电荷源输出端与被校电荷量测
量仪输入端连接，并进行清零操作。
b）根据被校电荷量测量仪的量程，按选择的校准点设置标准电荷源输出电荷值Qr。 c）接通标准电荷源输出，待电荷测量稳定后，读取被校电荷量测量仪示值Qt。 d）记录标准电荷源设置值Q.和被校电荷量测量仪示值Qt。
3
