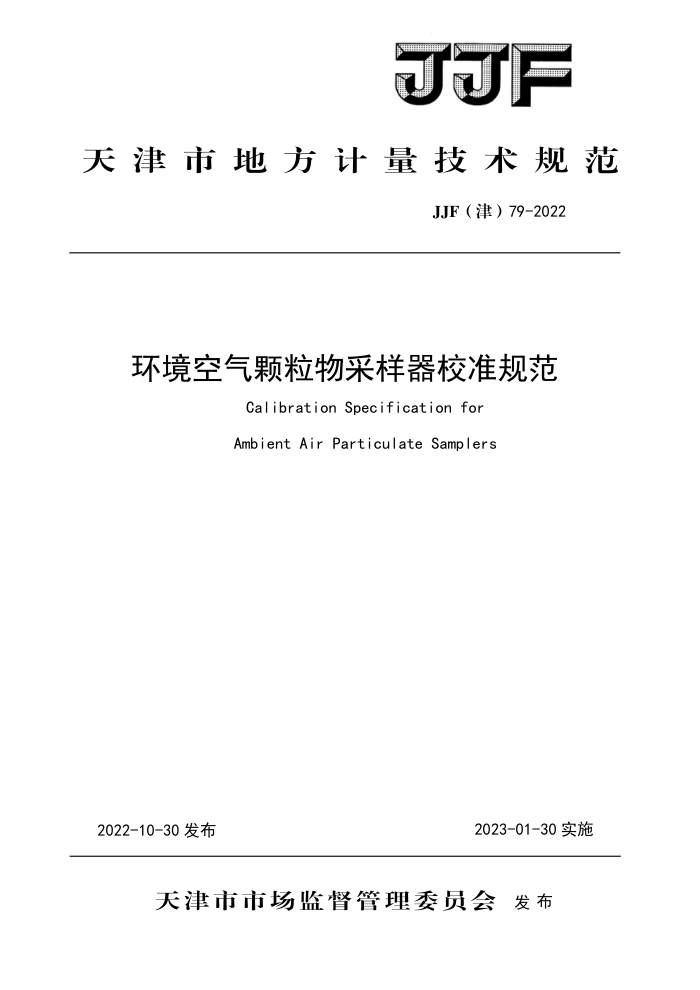

JF
天津市地方计量技术规范
JJF（津）79-2022
环境空气颗粒物采样器校准规范
Calibration Specification for
Ambient Air Particulate Samplers
2022-10-30发布
2023-01-30实施
天津市市场监督管理委员会发布 JJF(津）79-2022
环境空气颗粒物采样器
JJF(津)79-2022
校准规范
Calibration Specification for
Ambient Air Particulate Samplers
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)79-2022
本规程主要起草人：
施鑫（天津市计量监督检测科学研究院）甄杨（天津市计量监督检测科学研究院）王锡钢（天津市计量监督检测科学研究院
坡（天津市计量监督检测科学研究院
参加起草人：
陈文亮 天津同阳科技发展有限公司）樊海春 天津同阳科技发展有限公司) 汪 锋（天津同阳科技发展有限公司张涛 （天津同阳科技发展有限公司） JJF(津)79-2022
录
目
引
(I) (1) .(1) (1) (1) .(1) (1) (1) · (2) (2) .(3) .(3) (3) .(3) ·(3) (4) . (7) : (7) ·(8) .(9) (10)
言
范围· 2 引用文件术语和定义
3
3. 1 环境空气颗粒物采样器·· 3.2 采样流量 4 概述 4. 1 工作原理…· 4. 2 用途
计量性能要求 6 校准条件及设备…· 6. 1 校准环境条件. 6.2 校准工作条件 7 校准项目和校准方法··· 7. 1 外观及工作正常检查 7.2 校准项目 8 校准结果的表达
5
复校时间间隔附录A校准记录内容参考格式·：附录B校准证书内页信息及格式.· 附录C环境空气颗粒物采样器流量校准结果不确定度评定示例·
9 JJF(津)79-2022
引 言
环境空气颗粒物采样器主要应用于环境保护、空气质量监测领域中。此《环境空气颗粒物采样器》校准规范根据天津市环境空气颗粒物采样器的行业现状和技术水平，制定了统一的校准方法，适用于环境空气颗粒物采样器的流量校准。此规范中标准器技术指标参考JJG956-2013《大气采样器检定规程》，HJ93-2013《环境空气颗粒物（PM10 和PM2.5）采样器技术要求及检测方法》HJ656-2013《环境空气颗粒物（PM2.5）手工监测方法（重量法）技术规范》。
此规范中的不确定度评定依据JJF1059.1-2012《测量不确定度评定与表示》进行，给出了一个校准示例的评定。
本规范首次制定。
II JJF(津)79-2022
环境空气颗粒物采样器校准规范
1 范围
本校准规范适用于采用滤膜称重法测量颗粒物浓度环境空气颗粒物采样器的校准。
引用文件 JJG 956 6大气采样器检定规程 HJ93环境空气颗粒物（PM10和PM2.5）采样器技术要求及检测方法 HJ 656 环境空气颗粒物（PM2.5）手工监测方法（重量法）技术规范使用本规范时， 应注意使用上述引用文献的现行有效版本。
2
3 术语和定 V 3.1环境空 空气颗粒物采样器 ambient particulate samplers
采集环境空气中空气动力学 当量直径为 PMl。和 PM2.s的仪器或装置。 3.2采样流量 sampling flow
在工作环境条件下，采样器采样流量保持定值，同时保证切割器切割特性的流量称为采样器的采样流量。 4概述 4.1工作原理
环境空气颗粒物采样器是对大气环境空气中颗粒物 PMl.和Pm5采样的主要工具。采样器通过不同粒径的切割头对颗粒物进行筛选，将筛选出的颗粒物进行手工称重，同时计算采样时间并结合采样流量，得到颗粒物的质量浓度。环境颗粒物采样器的工作原理如图1 所示。
1 JJF(津）79-2022
采样器入口
切割器 + 采样膜
称重
A
流量计
泵
图1环境空气颗粒物采样器工作示意图
环境空气颗粒物采样器由采样入口、PM.或PM25切割器、滤膜夹、连接杆、流量测量及控制装置、抽气泵等组成。PM.或PM，5采样器通过抽气泵以采样流量抽取环境空气，环境空气样品以恒定的流量依次经过采样器入口、切割器，PM10或PM2.5颗粒物被采在滤膜上，采样后的气体经流量计、抽气泵由排气口排出。采样器实时测量流量计前压力、流量计前温度、环境大气压、环境温度等参数对采样流量进行控制。 4.2用途
环境空气颗粒物采样器主要用于环境中颗粒物（PM.和PM，5）的采集，结合采样后称重实现对环境空气中颗粒物质量浓度的测量，广泛应用环境保护、空气质量监测领域。
5计量性能要求
采样流量示值误差：土5%；平均流量偏差：土5%采样流量：流量重复性：≤2%；流量稳定性：≤2%；温度示值误差：土2℃；压力示值误差：土1kPa。 注：以上指标不适用于仪器设备的合格性判断，仅供参考。
2 JJF(津）79-2022
6 校准条件及设备
6.1校准环境条件
环境相对湿度：≤85%；环境温度：（15～35）℃，温度波动度：≤5℃；大气压力：（80～106）kPa。
6.2校准工作条件
仪器放置于水平台面上，周围无强烈振动，实验室内不得有强烈的机械振动和电磁于扰，不得存放与实验无关的易燃、易爆和强腐蚀性气体或试剂。 6.3测量标准及配套设备
校准用设备均应经计量检定/校准合格并在有效期内方可使用，计量性能如表1所示。
表1校准用设备性能表
序号
设备名称
技术要求
用途
校准环境空气颗粒物
流量标准装置
最大允许误差：±1%
1
采样器的流量测量温度
2
温度测量仪表
最大允许误差：土0.1℃
最大允许误差：土2.5hPa
测量大气压力
气压表（计）
3
计时器
最大允许误差：土0.02s
时间测量
7 校准项目和校准方法
7.1外观及工作正常检查 7.1.11 仪器应有以下标志：名称、型号、制造日期、生产编号和制造厂名。 7.1.2仪器外表不应有影响正常工作的机械损伤，各配件及接头、线缆等应完好。 7.1.3气路连接正确，不应有漏气现象。数字显示应清晰、完整。 7.1.4 仪器运行与测量功能正常，仪器配套切割器满足HJ93-2013《环境空气颗粒物（PM10和PM2.5）采样器技术要求及检测方法》的要求。
3
