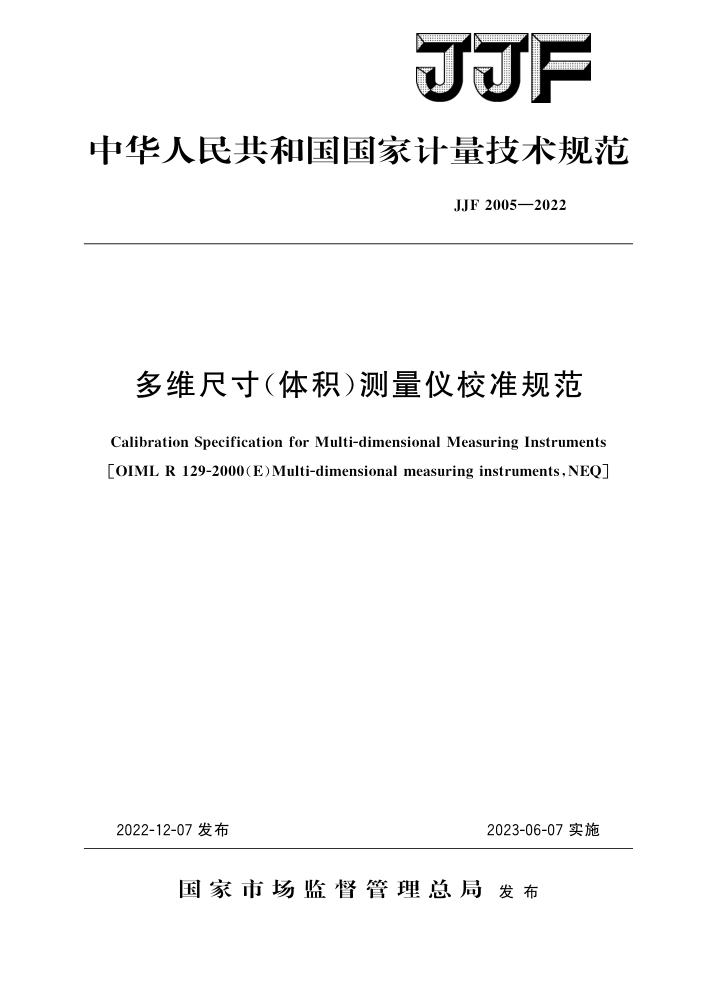

JJF
中华人民共和国国家计量技术规范
JJF2005—2022
多维尺寸（体积）测量仪校准规范
Calibration Specification for Multi-dimensional Measuring Instruments [OIMLR129-2000(E)Multi-dimensional measuring instruments,NEQ
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJF2005—2022
多维尺寸（体积）测量仪校准规范
JJF2005—2022
Calibration Specification for
Multi-dimensional Measuring Instruments
归口单位：全国几何量长度计量技术委员会
主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：青海省计量校准测试所
梅特勒-托利多（常州）测量技术有限公司
本规范委托全国几何量长度计量技术委员会负责解释 JJF2005—2022
本规范主要起草人：
郭志敏（上海市计量测试技术研究院）曾燕华（上海市计量测试技术研究院）
王为农（中国计量科学研究院）
参加起草人：
张丰（上海市计量测试技术研究院）张波（上海市计量测试技术研究院）赵 勇（青海省计量校准测试所）邱东杰「梅特勒-托利多（常州）测量技术有限公司 JJF2005—2022
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) 1) (2) (2) (2) (3) (4) (4) (5) (6) (9)
范围· 2 引用文件· 3 术语
1
概述 5计量特性· 5.1尺寸示值误差· 5.2测量结果的一致性 6校准条件 6.1校准环境条件 6.2测量标准及辅助设备 7校准项目和校准方法· 7.1尺寸示值误差 7.2测量结果的一致性·.· 8校准结果表达· 9 复校时间间隔，附录A标准体积块的形式附录B 多维尺寸（体积）测量仪示值误差的不确定度评定示例附录 C 校准证书内页内容
4 JJF2005—2022
引
言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范参考OIMLR129一2000（E）《多维尺寸（体积）测量仪》（Multi-dimensional measuring instruments）起草，一致性程度为非等效，
本规范为首次发布。
Ⅱ JJF2005—2022
多维尺寸（体积）测量仪校准规范
1范围
本规范适用于半自动、自动多维尺寸（体积）测量仪的校准。
2 引用文件
本规范没有引用文件。
3术语 3.1长方形物体rectangular box（rectangular parallelepiped)
具有六个面，相对两面互相平行，且每个面的相邻边互相垂直的物体。
3.2非规则物体irregularshapedobject
与长方形物体形状不同的物体。 3.3标准体积块standardvolume
具有特定尺寸、材质、形状等要求的物体。 注：具有长方形物体特点的标准体积块，称为长方形标准体积块；具有非规则物体特点的标准
体积块，称为非规则标准体积块。
4概述
多维尺寸（体积）测量仪是一种测量长方形物体长、宽、高尺寸的测量仪器，必要时也可以给出长方形物体的体积。当被测物体不是长方形物体时，则需要确定包容该物体最小长方体的尺寸。
多维尺寸（体积）测量仪按控制方式分为半自动型和全自动型。半自动型一般可静态测量物体尺寸，被测物体按规定方向摆放；全自动型一般可将物体摆放任意位置，动态测量长方形或非长方形物体尺寸。
5计量特性 5.1尺寸示值误差
尺寸示值误差不大于士1d。
5.2测量结果的一致性
在不同方向或位置的尺寸示值变化不大于1d。 注：d为仪器的分辨力，当被测仪器存在n个不同分辨力时，其分辨力可用di，d2，，d，
表示。
6校准条件 6.1校准环境条件
a）温度：-10℃～40℃。
1 JJF2005—2022
b）相对湿度：不大于85%。 c）现场环境无影响测量结果的振源、电磁干扰、光声干扰。
6.2测量标准及辅助设备
测量标准采用标准体积块。标准体积块的尺寸应为分辨力的整数倍，其尺寸引入被校仪器校准值的不确定度应不大于最大允许误差的1/5。
标准体积块的形状包含长方形标准体积块和非规则标准体积块两种。标准体积块最小尺寸要求见表1。
表1标准体积块最小尺寸要求
分辨力 d≤1 cm
最小尺寸要求
≥10d ≥20d ≥50d
1cm d>10 cm
注：标准体积块的选择原则可参照附录A。
7校准项目和校准方法
7.1尺寸示值误差 7.1.1采用长方形标准体积块的测量方法
长方形标准体积块的选择：根据仪器长度（L）方向的分辨力，在其测量范围内选
择5块长方形标准体积块（其中须包含测量范围下限和不小于测量范围上限70%的长方形标准体积块各1块，其余长方形标准体积块尺寸均匀分布）。
每块测量3次，共进行15次测量。根据公式（1），计算该分辨力下每一次尺寸测量的示值误差。
(1)
△Lü=LüLsi(i=l,，5；j=l,,3)
式中： L一一第i块第j次的测量值； Lsi—第i块标准值。 当长度方向具有多个分辨力（d1，d2，，d,）时，应根据分辨力的不同，按上
述方法得到不同分辨力下的尺寸示值误差。
以相同的方法分别得到宽度（W）、高度（H）方向上的尺寸示值误差AWi、AHi。 各方向、各分辨力范围的尺寸示值误差均应符合5.1要求。
7.1.2采用非规则标准体积块的测量方法
非规则标准体积块的选择：根据仪器长度（L）方向的分辨力，在其测量范围内选
择3块非规则标准体积块。根据测量方向分辨力在测量范围内选择均匀分布的3块非规则标准体积块。当该方向具有多个分辨力（d1：d2：，d.）时，应根据分辨力的不同，得到不同分辨力下非规则标准体积块的尺寸示值误差，
每块测量3次，共进行9次测量。根据公式（2），计算该分辨力下每一次尺寸测量的示值误差。 2 JJF2005—2022
AL=Li-Lsi(i=l,.,3;j=l,...,3)
(2)
式中： Lj一一第i块第i次的测量值； Lsi——第i块标准值。 以相同的方法分别得到宽度（W）、高度（H）方向上的尺寸示值误差△W；、△H；。 各方向、各分辨力的尺寸示值误差均应符合5.1要求。 注：如果多维尺寸（体积）测量仪仅具有长方形物体测量功能时，可不进行此项校准。
7.2测量结果的一致性 7.2.1静态测量
多维尺寸（体积）测量仪具有静态测量功能时，首先在长度（L）方向上，根据该方向分辨力，选取一块接近1/2测量范围的长方形标准体积块按图1放置，分别得到 7个位置的测量结果，按公式（3）计算得到长度（L）方向不同位置测量结果的致性。
OL=LmaxLmin
(3)
式中： L一一该分辨力下沿长度（L）方向上的不同位置测量结果的一致性： Lmax——该分辨力下沿长度（L）方向上的最大值； Lmin该分辨力下沿长度（L）方向上的最小值根据以上方法，同样得到沿宽度（W）方向上分辨力的不同位置测量结果的一致
性w。
在高度（H）方向上测量时，根据该方向分辨力，选取一块高度接近1/2测量范围的长方形标准体积块，在测量工作面上按图1位置放置，分别得到7个位置的测量结果，按公式（4）计算得到高度方向不同位置测量结果的一致性。
H=Hmax -Hmin
(4)
式中： H该分辨力下按测量工作面上不同位置放置的测量结果的一致性； Hmax该分辨力下按测量工作面上不同位置放置时的最大值； Hmin——该分辨力下按测量工作面上不同位置放置时的最小值。 各方向、各分辨力不同位置测量结果的一致性均应符合5.2要求。
2
3
4
图1标准体积块7个位置放置示意图
3
