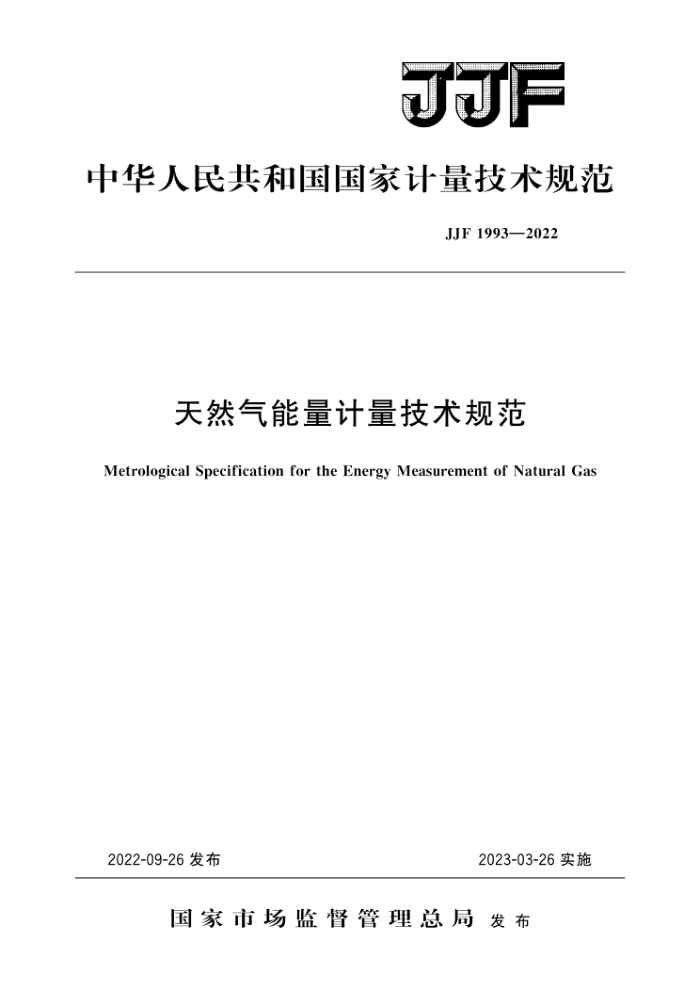

J户
中华人民共和国国家计量技术规范
JJF1993—2022
天然气能量计量技术规范
Metrological Specification for the Energy Measurement of Natural Gas
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1993—2022
天然气能量计量技术规范
JJF1993—2022
MetrologicalSpecification
for the Energy Measurement of Natural Gas
归口单位：全国能源资源计量技术委员会能源计量分技术委
员会
主要起草单位：中国计量科学研究院参加起草单位：中国石油西南油气田分公司天然气研究院
中国石油化工股份有限公司天然气分公司
国家石油天然气管网集团有限公司西气东输分公
同南京计量研究中心
国家石油天然气管网集团有限公司西气东输分公司武汉计量研究中心中海石油气电集团有限公司北京市燃气集团计量检定中心
本规范委托全国能源资源计量技术委员会能源计量分技术委员会负责
解释 JJF1993—2022
本规范主要起草人：
李春辉（中国计量科学研究院）吴海（中国计量科学研究院）王海峰（中国计量科学研究院）
参加起草人：
罗勤（中国石油西南油气田分公司天然气研究院）王雁冰（中国石油化工股份有限公司天然气分公司）吴岩（国家石油天然气管网集团有限公司西气东输分公
司南京计量研究中心）
徐明（国家石油天然气管网集团有限公司西气东输分公
司武汉计量研究中心）
杨玉霞（中海石油气电集团有限公司）
黄冬虹（北京市燃气集团计量检定中心） JJF1993—2022
目
录
I
引言
范围 2引用文件 3术语和计量单位 3.1术语 3.2计量单位
1
计量特性
4 5计量条件 5.1天然气 5.2参比条件 5.3计量器具配备 6 计量方法 6.1天然气流量 6.2天然气发热量 6.3 天然气能量 6. 4 数据采集处理装置 6.5替代值的确定 7计量结果的表达附录A 天然气中常见组分的摩尔质量及物性参数附录B 天然气能量计量系统不确定度评定示例附录C 天然气能量计量系统的等级评定示例.· 附录D 天然气能量计量系统评价报告参考格式：
.
-
8
9 （10）
(11) (22) (23) JJF1993—2022
引言
本规范根据我国天然气能量计量的需要，结合我国能量计量技术水平及行业现状制定
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性规范本规范参照GB/T18603《天然气计量系统技术要求》GB/T22723《天然气能量的测定》进行制定。
本规范为首次发布。
II JJF1993—2022
天然气能量计量技术规范
1范围
本规范规定了用于贸易计量的天然气能量计量系统的评价、天然气能量计量结果的核验及其等级的评定方法
本规范适用于GB/T18603中规定的设计通过能力不低于100m3/h（计量参比条件下），工作压力不低于0.1MPa（表压）的管道输送天然气。其他计量参比条件，或其他天然气能量计量系统也可参考执行。
本规范不涉及与其应用有关的所有安全问题，用于天然气能量计量的温度变送器、 压力变送器、流量计等计量器具均应符合相应的防爆等安全要求。
2 引用文件
本规范引用了下列文件： JJG700气相色谱仪 JJG1003 流量积算仪 JJG1055 在线气相色谱仪 JJF1059.1 测量不确定度评定与表示 GB/T11062 天然气发热量、密度、相对密度和沃泊指数的计算方法 GB/T13609 天然气取样导则 GB/T13610 天然气的组成分析气相色谱法 GB/T17281 天然气中丁烷至十六烷烃类的测定气相色谱法 GB/T17747（所有部分） 天然气压缩因子的计算 GB17820 天然气 GB/T18603 天然气计量系统技术要求 GB/T22723 天然气能量的测定 GB/T 25476 可调谐激光气体分析仪 GB/T27894（所有部分）天然气在一定不确定度下用气相色谱法测定组成 GB/T 28766 天然气分析系统性能评价 GB/T30490 天然气自动取样方法 GB/T30491.1天然气热力学性质计算第1部分：输配气中的气相性质 GB/T30500 气体超声流量计使用中检验声速检验法 GB/T35186 天然气计量系统性能评价 GB/T35211 天然气发热量的测量连续燃烧法 GB/T37124 进人天然气长输管道的气体质量要求 SY/T7433 天然气的组成分析激光拉曼光谱法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
1 JJF1993—2022
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1计量系统measuringsystem
用于实现专门计量的全套计量仪表和其他设备。
3.1.2发热量calorificvalue
单位量的气体在空气中完全燃烧时所释放出的热量。发热量分为体积发热量、摩尔发热量和质量发热量。 3.1.3干基drybasis
含水蒸气物质的量分数不大于0.00005的天然气，其发热量计算时，水的含量设定为零。 3.1.4燃烧参比条件combustionreferencecondition
燃料燃烧时，规定的气体温度、压力和含水状态。 注：本规范使用的燃烧参比条件为t1=20℃、p1=101.325kPa、干基。
3.1.5计量参比条件meteringreferencecondition
燃料贸易交接计量时，规定的气体温度和压力。 注：本规范使用的计量参比条件为t2=20℃、P2=101.325kPa。
3.1.6高位发热量superiorcalorificvalue
单位量的气体在空气中完全燃烧时所释放出的热量，其燃烧生成的水蒸气冷凝为液体，其余产物均为气态。
注：本规范中的发热量，均指燃烧生成的水蒸气冷凝为液体的高位发热量。 3.1.7能量energy
气体完全燃烧所释放出的热量，等于气体量（体积、质量或物质的量）与其发热量在规定的条件下的乘积。 3.1.8数据采集处理装置dataacquisitionandprocessingdevice
接收计量器具采集的数据、计算和指示参比条件下能量参数的装置。 3.2计量单位 3.2.1流量
立方米每时，符号m/h；千克每时，符号kg/h。 3.2.2发热量
兆焦每立方米，符号MJ/m"；兆焦每千克，符号MJ/kg。 3.2.3能量
焦耳及其倍数，如千焦、兆焦和吉焦，符号J、kJ、MI、GJ；千瓦时，符号kW·h。 在大宗和中上游贸易交接采用吉焦（GJ），下游发电、商业和民用贸易交接采用千
瓦时（kW·h）。焦耳与千瓦时换算关系为：1J～2.778×10-7kW·h。
4计量特性
本规范使用天然气能量的最大允许误差（MPE）表征天然气能量计量系统的计量
2 JJF1993—2022
特性，并按最大允许误差的绝对值（MPEV）分为如下4个等级：
A级：MPEV为1%； B级：MPEV为2%； C级：MPEV为3%； D级：MPEV为5%。
5计量条件 5.1天然气
天然气气体质量应符合GB17820的要求；进入天然气长输管道的气体质量，还应符合GB/T37124的要求。 5.2参比条件
本规范采用的计量参比条件为：20℃，101.325kPa，干基，也可以采用合同规定的其他温度和压力作为计量参比条件。 5.3计量器具配备
天然气能量计量系统的相应计量器具应符合GB/T18603的规定，并符合相应计量检定规程或校准规范的技术要求，具有有效的检定或校准证书。不同MPEV等级的温度、压力和流量计等计量器具的准确度应满足表1的要求。
表1天然气能量计量系统的配备要求
MPEV
计量参数
A级 0.5℃ 0. 2 % 0. 7% 0. 5% 0. 6% 1%
B级 0.5℃ 0.5% 1. 2% 1. 0% 1. 25% 2%
C级 1.0℃ 1. 0% 1. 5% 1. 0% 2. 0% 3%
D级 1.0℃ 1. 0%
温度压力
工作条件下体积流量
在线测定离线测定或赋值能量
发热量
5%
6计量方法
6.1 天然气流量
天然气流量可以采用体积流量或质量流量。一段时间内通过贸易计量界面的天然气的体积或质量可由流量积分计算得到，见式（1）：
(1)
Q： qdi
式中： Q 一段时间内通过贸易计量界面的计量参比条件下天然气的体积或质量，m
或kg; 计量参比条件下天然气的体积流量或质量流量，m/h或kg/h。
q
3
