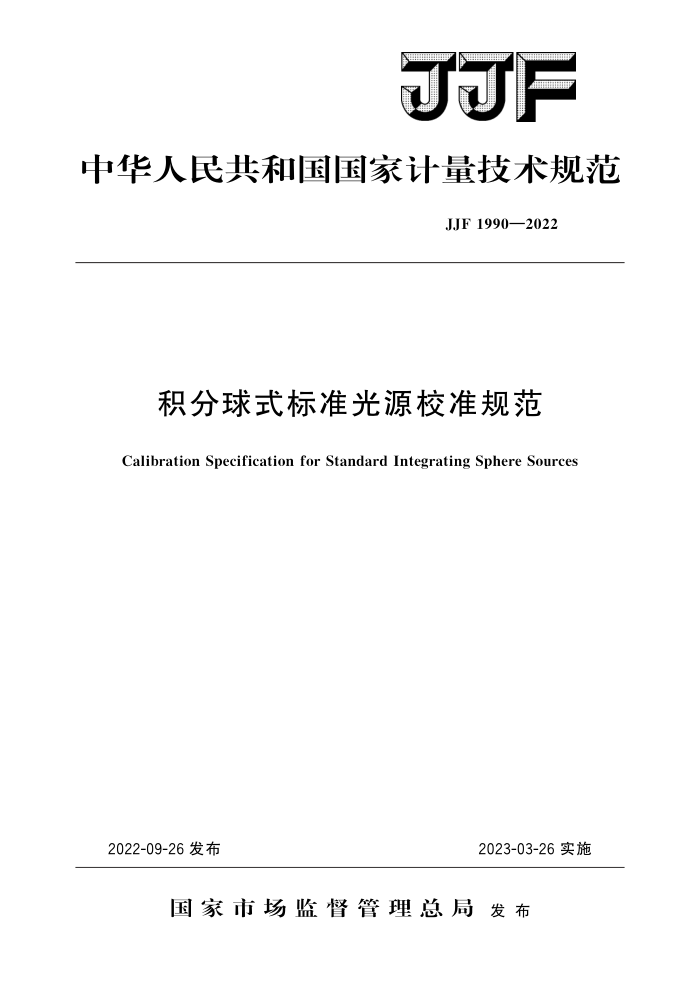

JJF
中华人民共和国国家计量技术规范
JJF1990—2022
积分球式标准光源校准规范
Calibration Specification for Standard Integrating Sphere Sources
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1990—2022
积分球式标准光源校准规范 Calibration Specification for Standard
JJF 1990—2022
Integrating Sphere Sources
归口　单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
江苏省计量科学研究院
参加起草单位：厦门市计量检定测试院
深圳市计量质量检测研究院
中国兵器工业第205研究所
本规范委托全国光学计量技术委员会负责解释 JJF1990—2022
本规范主要起草人：
吴志峰（中国计量科学研究院）代彩红（中国计量科学研究院）张帆 (江苏省计量科学研究院)
参加起草人：
姜晓梅（中国计量科学研究院）阮育娇（厦门市计量检定测试院）李向召（深圳市计量质量检测研究院）占春连（中国兵器工业第205研究所） JJF1990—2022
目 录
引言 1 范围 2
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (7) (7) (8) (10) (14) (16) (17)
引用文件。 3 术语
概述· 计量特性·
4
5
5. 1 稳定性 5. 2 （辐射）亮度面不均匀性 5.3 （辐射）亮度角度不均匀性· 5. 4 光谱辐射亮度 5.5 亮度· 5. 6 色温· 5. 7 色品坐标范围· 6
.
校准条件· 6.1 环境条件 6.2 测量标准及其他设备·
校准项目和校准方法 7. 1 校准项目 7. 2 校准方法· 8 校准结果表述.
复校时间间隔附录A 积分球式标准光源测量不确定度评定示例 光谱辐射亮度附录B禾 积分球式标准光源测量不确定度评定示例 亮度和色品坐标附录 C 积分球式标准光源校准原始记录参考格式附录D 积分球式标准光源校准证书内页推荐格式附录E 色温、色品坐标计算表述
9
- JJF1990—2022
引言
JJF1001《通用计量术语及定义》、JJF1032 2《光学辐射计量名词术语及定义》、 JJF1059.1《测量不确定度评定与表示》和JJF1071《国家计量校准规范编写规则》共同构成支撑本规范制定的基础性系列规范。
本规范为首次发布。
I JJF1990—2022
积分球式标准光源校准规范
1范围
本规范适用于积分球式标准光源的光谱辐射亮度、亮度和色度参数校准。
2 引用文件
本规范引用了下列文件： JJG211亮度计检定规程 JJG213分布（颜色）温度标准灯检定规程 CIE15：2004色度学（Colorimetry）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1 （辐射）亮度面不均匀性（spectralradiance）luminancespatialnon-uniformity
积分球式标准光源出光口平面不同位置法向（光谱辐射）亮度的差异。 3. 2 （辐射）亮度角度不均匀性（spectralradiance）luminanceangularnon-uniformity
相对积分球式标准光源出光口平面中心法向不同角度（光谱辐射）亮度的差异。
4概述
积分球式标准光源通常用于电荷耦合器件（chargedcoupleddevice，简称CCD）校正和光谱仪器校正，为数码相机、CCD和空间探测器校准提供准确可靠的计量标准。 图1给出了两种常见的积分球式标准光源（以下简称积分球光源）示意图。积分球光源通常至少由一个积分球和内置或外置光源组成。光源通常为卤钨灯、发光二极管光源（tiqhtemittingdiode光源，简称LED灯）或氙灯。光源和积分球出光口之间设置挡板，确保光源发出的光无法直接到达积分球出光口，积分球内的光经过内壁涂层多次反射，使得积分球内壁的辐射均匀，从而保证出光口均匀性良好。积分球内壁通常均匀涂有白色漫反射材料，漫反射材料在工作段的反射比尽可能接近1，如聚四氟乙烯、硫酸钡或氧化镁等。根据工作谱段的不同，积分球内壁涂层也可以采用镀铝或镀金的设计。
1 JJF1990—2022
光谱辐射亮度标准灯：年变化率不超过士1.0%；积分球光源光谱辐射亮度：年变化率不超过士2.0%。
6.2.2光谱辐射照度标准灯：年变化率不超过1.0%。 6.2.3光谱辐射亮度计：波长（250～1000）nm，带宽≤5nm，波长示值误差不超过士1nm，杂散光抑制比优于6×10-4；波长（1001～2500）nm，带宽≤15nm，波长示值误差不超过士2nm，杂散光抑制比优于1×10-3。最小采样间隔≤5nm，非线性≤1.0%。 6.2.4亮度计：标准级。 6.2.5颜色温度标准灯：一级。 6.2.6标准白板：反射比年变化率不超过±1.0%。 6.2.7 直流稳压电源：电压连续可调，电压随时间的相对漂移：≤5×10-5h-1。 6.2.8 标准电阻：0.01级。 6.2.9 数字电压表：0.01级。
7 校准项目和校准方法 7. 1 校准项目 7.1.1稳定性 7.1.2 （辐射）亮度面不均匀性 7.1.3 （辐射）亮度角度不均匀性 7.1.4 光谱辐射亮度 7.1.5亮度 7.1.6 色温 7.1.7 色品坐标
注：校准项目根据客户需要确定。 7.2校准方法 7.2.1校准前检查
用目视方法对积分球光源进行外观检查。积分球光源应工作正常，内壁不存在明显脱落，积分球内部挡板应有效遮挡光源，光源连线没有断裂。 7.2.2稳定性
（1）点亮积分球光源，预热时间应不少于20min。 （2）采用光谱辐射亮度计测量积分球光源在特定波长处（如入=555nm）的光谱辐
射亮度值变化，或采用亮度计测量光源的亮度值变化，保证测量仪器主轴沿积分球光源出光口平面中心法线方向。记录初始值后，每间隔5min记录一次，1h内共记录13个值。积分球光源的（光谱辐射）亮度最大相对变化由公式（1）计算：
L max -Lmin × 100%
AL :
(1)
L
式中： AL1 最大相对变化；
3
