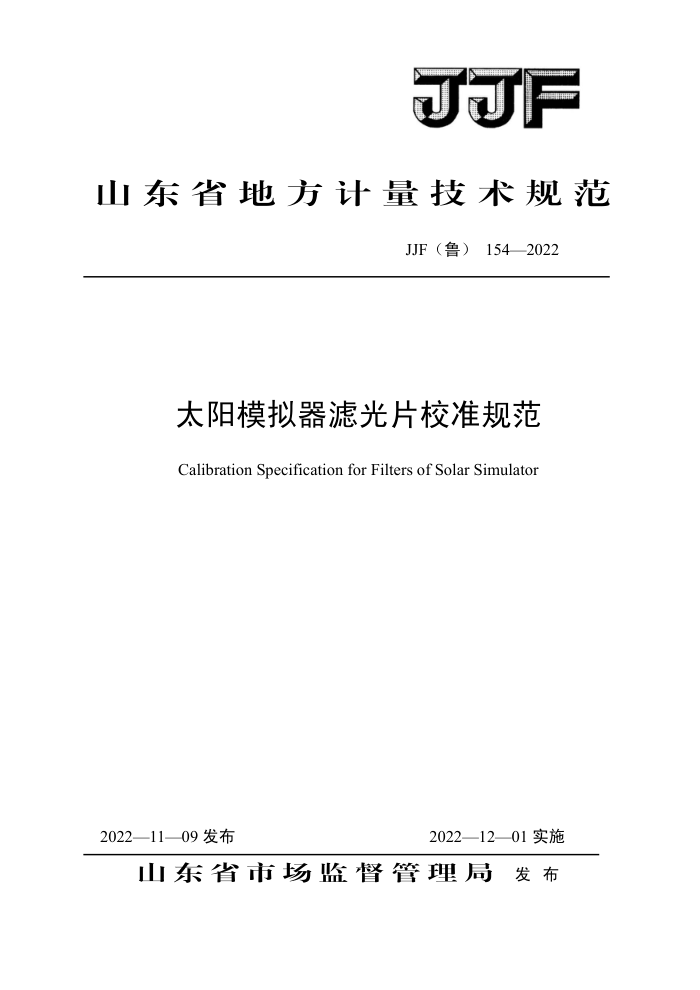

JJF
山东省地方计量技术规范
JF（鲁） 154—2022
太阳模拟器滤光片校准规范
Calibration Specification forFiltersof Solar Simulatol
2022—11—09发布
2022—12—01实施
山东省市场蓝督管理局 发布 JJF（鲁）154-2022
太阳模拟器滤光片
校准规范 Calibration Specification for FiltersofSolarSimulator
JJF（鲁）154-2022
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：中国石油大学（华东）
山东省计量检测中心
本规范委托山东省化学计量技术委员会负责解释 JJF（鲁）154-2022
本规范主要起草人：
程康（山东省计量科学研究院）郭波（山东省计量科学研究院）
参加起草人：
张刚 (中国石油大学 (华东)) 邱黛君（山东省计量检测中心）冯忠彬（山东省计量科学研究院）黄清波（山东省计量检测中心）张森（山东省计量检测中心） JJF（鲁）154-2022
目 髪录
引言 1范围 2引用文件. 3术语和计量单位 3.1 光谱透射比 3.2 AMO条件 3.3AM1.5G条件 4概述 5计量特性. 5.1 光谱透射比. 5.2 均匀性 5.3 年变化量... 6校准条件. 6.1 环境条件. 6.2 校准用设备 7校准项目和校准方法 7.1 校准前检查 7.2 光谱透射比. 7.3 均匀性. 7.4 年变化量. 8校准结果表达 9复校时间间隔，附录A太阳模拟器滤光片校准记录格式附录B太阳模拟器滤光片校准证书内页格式附录C太阳模拟器滤光片光谱透射比的不确定度评定示例
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (5) (6) (8) (9) JJF（鲁）154-2022
引言
JJF1032-2005《光学辐射计量名词术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支持本规范制定工作的基础性系列规范。
本规范为首次发布
II JJF（鲁）154-2022
太阳模拟器滤光片校准规范
1范围
本规范适用于光伏及其他相关行业领域内太阳模拟器所配备滤光片的校准。
2引用文件
本规范引用了下列文件： JJF1615-2017太阳模拟器 GB/T6495.9-2006光伏器件第9部分：太阳模拟器性能要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
以下术语和定义适用于本规范。 3.1光谱透射比spectraltransmittance
光谱透射比是指在入射辐射的光谱组成、偏振状态和几何分布指定条件下，透射的光谱通量与入射光谱通量之比。它的符号为t(2)，单位为1。
3.2AMo条件AMOcondition
标定和测试空间用（AM=0，即地球的大气层外，大气质量为0，未受到大气层的反射和吸收）太阳电池所规定的太阳辐照度和光谱辐照度分布，
3.3AM1.5G条件AM1.5Gcondition
标定和测试地面用（AM=1.5，即太阳光通过大气的实际距离为大气垂直厚度的1.5倍，对应的天顶角约为48°）太阳电池所规定的太阳辐照度和光谱辐照度分布。 4概述
太阳模拟器是用来模拟自然太阳光谱和辐照度的一种光源计量设备，其模拟的主要参数包括总辐照度、辐照不均匀度及辐照不稳定度等，广泛应用于光伏发电等相关行业领域。 太阳模拟器滤光片是太阳模拟器的核心部件之一，对于不同光源的辐射光谱，特别是近红外波段区域的辐射次峰，必须要用滤光片滤除光源光谱中与太阳光谱不匹配的地方。在太阳模拟器使用过程中，需要配合不同计量特性的滤光片，以获得AM0或AM1.5G等条件
1 JJF（鲁）154-2022
下准确的太阳光谱辐射。 5 计量特性
5.1光谱透射比
测量范围：滤光片的光谱范围不小于300nm~1100nm，透射比范围0~1。
5.2均匀性
滤光片的均匀性不应超过0.005。 5.3年变化量
滤光片的年变化量不应超过0.020，首次送校可不做此项校准。 注：以上所有指标不用于合格性判别，仅供参考
6 校准条件
6.1环境条件
6.1.1温度应为（23±5）℃，相对湿度应小于85%。 6.1.2实验室环境中不应有引起滤光片或其膜层腐蚀的气体。 6.2校准用设备
校准用设备应经计量技术机构检定或校准，具有有效的检定或校准证书。 校准用设备为光谱光度计，具有波长-一透射比的扫描功能，波长范围一般不小于
300nm~1100nm，光谱带宽在全波段范围内不大于2nm，波长分辨率优于1nm，透射比分辨率优于0.001。 77 校准项目和校准方法
7.1校准前检查
滤光片表面要求平整、清洁，整体直观颜色均匀、无擦痕、裂纹、霉斑、条纹、气泡、 斑点等缺陷。
7.2光谱透射比
光谱光度计按设备要求预热稳定后，采用波长扫描方式测量，根据滤光片技术说明或客户要求确定照明和观测条件，选择波长范围、光谱带宽和波长间隔校正100%基线，一
2 JJF（鲁）154-2022
般选用5nm或10nm波长间隔。在测量窗口放置被校滤光片，以空气作参比，使用上述测量条件测出被校滤光片的光谱透射比曲线，重复测量3次，根据公式（1）计算得到对应波长的光谱透射比值。
(1)
（元）
TC
式中： t(a)——滤光片的光谱透射比测量值，单位为1; t(a)——滤光片的光谱透射比平均值，单位为1。
7.3均匀性
依照7.2的测量条件，选取小于400nm、400nm~800nm和大于800nm三个波段的至少三个波长点，分别测量滤光片中心位置及距中心位置上下左右2mm~5mm处5个位置（如图1所示）的光谱透射比值t(2)，根据公式（2）计算其均匀性。
(2)
△t() =|max (a) -Tmin (2)
式中： △t(2)—一滤光片的均匀性，单位为1; Tmx(a)——五个位置点中光谱透射比的最大值，单位为1; Tmin(2)- 一五个位置点中光谱透射比的最小值，单位为1。
图1被校滤光片均勾性选点示意图
