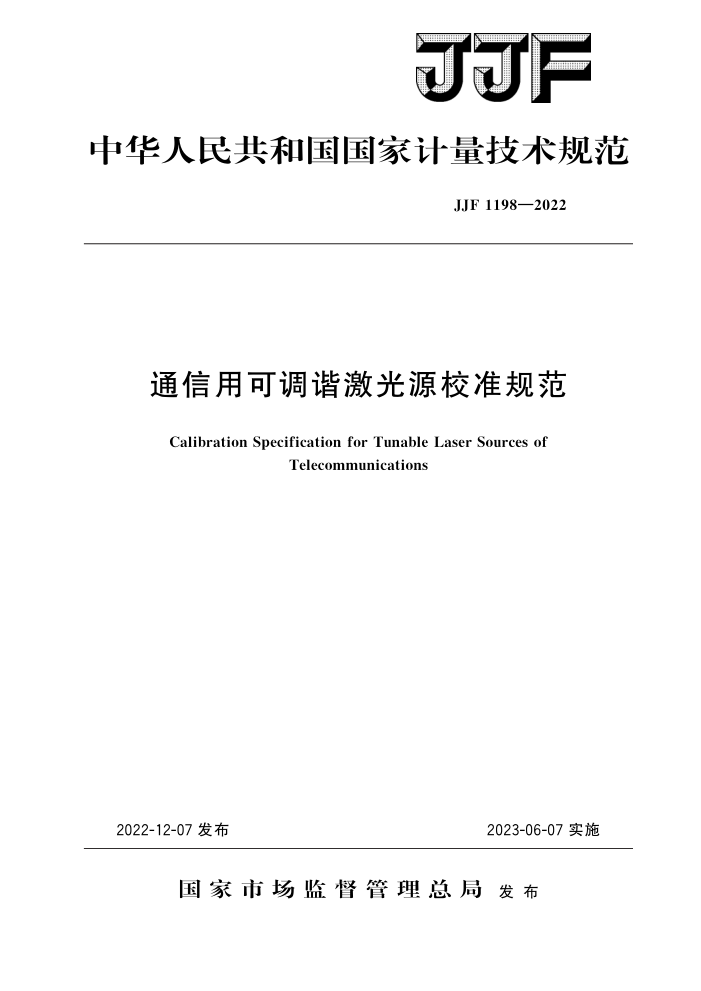

JJF
中华人民共和国国家计量技术规范
JJF 1198—2022
通信用可调谐激光源校准规范
Calibration Specification for Tunable Laser Sources of
Telecommunications
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJF1198—2022
通信用可调谐激光源校准规范
JJF1198—2022 代替JJF1198—2008
Calibration Specification for Tunable Laser
Sources of Telecommunications
归口单位：全国光学计量技术委员会主要起草单位：国家通信计量站参加起草单位：中国计量科学研究院
本规范委托全国光学计量技术委员会负责解释 JJF 1198—2022
本规范主要起草人：
张颖艳 （国家通信计量站）
孙小强（国家通信计量站）傅栋博（国家通信计量站）
参加起草人：
岳蕾 (国家通信计量站) 徐楠（中国计量科学研究院） JJF1198—2022
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1 ) (1) (1 ) (1) (1 ) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) (11) (14)
范围· 2 引用文件。 3 概述 4 计量特性 4. 1 光波长· 4.2边模抑制比· 4.3 线宽.· 4. 4 光功率. 5校准条件 5.1环境条件. 5.2校准用设备 6校准项目和校准方法 6.1外观及工作正常性检查 6.2 光波长调节范围校准 6.3 光波长示值校准 6.4 光波长重复性测量· 6.5 光波长稳定度测量.· 6.6 边模抑制比测量· 6.7 线宽测量· 6.8 最大输出功率测量·· 6.9 光功率稳定度测量 6.10 光功率非线性测量
1
校准结果 8复校时间间隔· 附录A 校准原始记录推荐格式附录B 校准证书内页推荐格式附录 C 通信用可调谐激光源校准不确定度评定示例
7
I JJF1198—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范，
与JJF1198一2008相比，除编辑性修改外，本规范主要技术变化如下：
修改了线宽的校准方法和校准用设备，增加了线宽校准的不确定度评定示例；增加了光功率非线性的校准项目；
一
一删减了光波长调节范围和光波长设置分辨力的校准项目。
= JF1198—2022
通信用可调谐激光源校准规范
1范围
本规范适用于通信用可调谐激光源的校准。 2 引用文件
本规范引用了下列文件： JJG（YD）055—2002可调谐激光光源凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3概述
通信用可调谐激光源（以下简称可调谐源）是用于测量无源光器件的重要设备之，也是光传输设备研发、生产和密集波分复用通信系统测试中不可缺少的设备。可调谐源可以在一定范围内输出不同波长的光，满足国际电信联盟（ITU）标准要求。从实现技术上主要分为电流控制技术、温度控制技术和机械控制技术等类型。用于通信设备和器件测试的可调谐源主要采用机械控制的外腔式调节技术。
4计量特性 4.1光波长 4.1.1调节范围：（1260~1650）nm。 4.1.2最大允许误差：土0.02nm。 4.1.3重复性：±5pm。 4.1.4稳定度：±5pm（15min）。 4.2边模抑制比
≥40 dB。 4.3线宽
>50kHz（相关开关关闭）； >50MHz（相关开关开启）。
4.4光功率 4.4.1最大输出功率：≥十5dBm。 4.4.2稳定度：±0.05dB（1h）。 4.4.3非线性：±0.2dB。
注：以上技术指标不适用于合格性判别，仅供参考。 5 校准条件
5.1环境条件
1 JJF1198—2022
5.1.1 环境温度：（23士5）℃。 5.1.2 相对湿度：≤80%。 5.1.3 电源：（220±11）V，（50±1）Hz。 5.1.4 实验室应无剧烈震动和影响测量结果的电磁干扰 5.2校准用设备 5.2.1光波长计
a）测量范围：（12501650）nm； b）最大允许误差：士1pm； c）分辨力：≤0.1pm。
5.2.2光谱分析仪
a）波长范围：（1250～1650）nm； b）功率测量范围：（一50～十18）dBm； c）功率最大允许误差：土0.5dB； d）动态范围：≥40dB（士0.2nm处）。
5.2.3光功率计
a）工作波长：（1250～1650）nm； b）测量范围：（一60～十13）dBm； c）最大允许误差：士0.35dB； d）功率非线性：士0.02dB； e）分辨力：≤0.01dB。
5.2.4频谱分析仪
a）频率范围：3Hz～3GHz； b）频率测量相对扩展不确定度：Urel=0.3%（k=2）。
5.2.5光电探测器
带宽：≥500MHz。 5.2.6延时光纤
a）长度：≥20km； b）衰减系数：<0.22dB/km（1550nm）。
5.2.7光隔离器
a）工作波长：1310nm和1550nm； b）插入损耗：<5dB； c）隔离度：>35dB。
5.2.8光纤活动连接器：建议采用FC/PC型或FC/APC型 5.2.9 法兰盘：建议采用FC型，插入损耗：≤0.1dB，重复性：≤0.05dB。
6校准项目和校准方法
6.1外观及工作正常性检查
a）被校仪器应有型号、出厂编号、制造厂名及相应的警示标志等；
2 JJF1198—2022
b）被校仪器应带有必要的附件； c）被校仪器各部件应安装牢固，能确保正常工作； d）被校仪器开机后显示功能和操作功能等正常； e）所有校准用设备和被校的可调谐源均置于平稳的工作平台上并进行预热。各段
连接光纤的位置在测试过程中应保持固定，调整可调谐源的输出功率，使其满足光波长计或光谱分析仪测量的合适接收光功率。 6.2光波长调节范围校准
a）按图1连接设备，设置可调谐源波长分辨力为最小值，将输出端接至光波长计。
可调谐源
光波长计
图1光波长测试连接图
b）按照被校仪器说明书给出的光波长调节范围，在该范围内分别设置可调谐源光波长为下限值和上限值，在光波长计上读取光波长的最小值和最大值作为光波长调节范围。 6.3光波长示值校准
a）按图1连接设备，设置可调谐源波长分辨力为最小值。 b）设置可调谐源光波长为入x，将输出端接至光波长计。 c）从光波长计中读取光波长的参考值入。，按公式（1）计算示值误差。
△=入x一入
(1)
d）其他待校波长点按b）、c）的校准步骤进行。 e）在可调谐源的波长调节范围内，选取波长范围的上限和下限作为波长校准点，
并按10nm间隔选取其他波长校准点。 6.4光波长重复性测量
a）按图1连接设备，设置可调谐源波长分辨力为最小值。 b）在较大波长范围内（建议取20nm），先设置最小波长点入1，再设置最大波长点
入2。按该顺序重复设置最小波长点和最大波长点，重复设置i次（i=1，2，，m； m≥2），每次设置完，在光波长计上分别完成入1：和入2的测量，并记录，原始记录推荐格式见附录A，按公式（2）计算光波长重复性。
c）在较小波长范围内（建议取2nm）选取波长点，重复b）、c）步骤。
入1max—入imin
入2max—入2min
R2=±
R=±
(2)
2
2
式中：入1max，入1min———分别为m次测量得到的光波长入，的最大值与最小值；入2max，入2min分别为m次测量得到的光波长入2的最大值与最小值。
6.5光波长稳定度测量
a）按图1连接设备，设置可调谐源波长分辨力为最小值。 b）按被校可调谐源的说明书要求选择波长点和输出功率。
3 JJF
