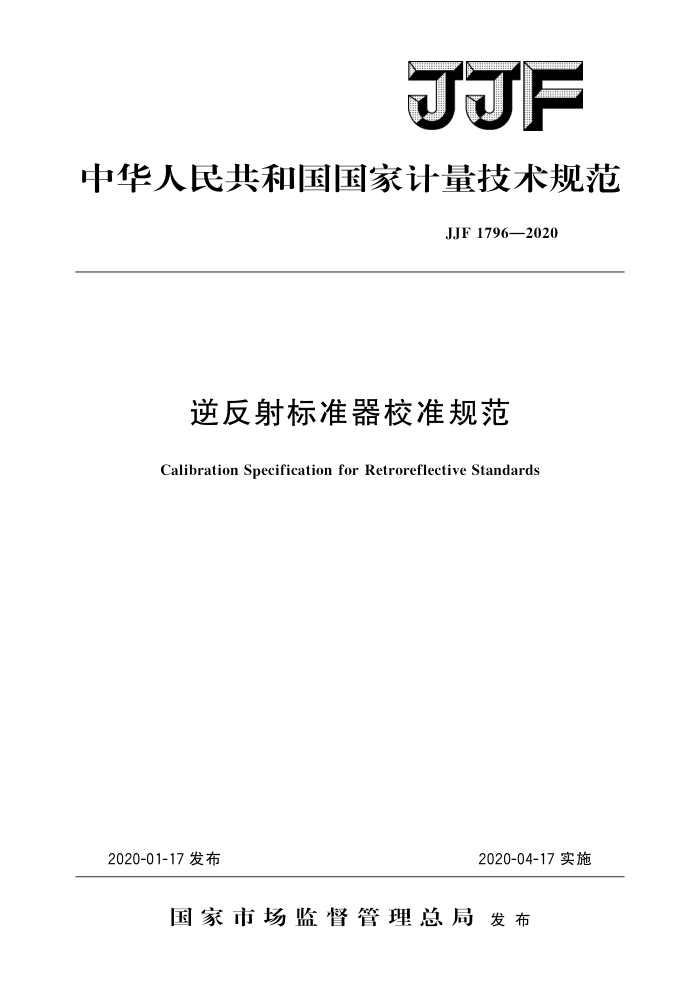

中华人民共和国国家计量技术规范
JJF1796—2020
逆反射标准器校准规范
Calibration Specification for Retroreflective Standards
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1796—2020
逆反射标准器校准规范
JJF 1796—2020
Calibration Specification for
Retroreflective Standards
归口单位：全国公路专用计量器具计量技术委员会主要起草单位：交通运输部公路科学研究所
参加起草单位：国家交通安全设施质量监督检验中心
国家道路与桥梁工程检测设备计量站
中国计量科学研究院
本规范委托全国公路专用计量器具计量技术委员会负责解释 JJF1796—2020
本规范主要起草人：
苏文英（交通运输部公路科学研究所）王义旭（交通运输部公路科学研究所）周毅姝（交通运输部公路科学研究所)
参加起草人：
朱传征（国家交通安全设施质量监督检验中心）
冷正威（国家道路与桥梁工程检测设备计量站）郑春弟（中国计量科学研究院）林志丹（国家道路与桥梁工程检测设备计量站） JJF1796—2020
目 录
引言 1 范围· 2 引用文件· 3 术语·
(IⅡ) (1) (1 ) (1) (2) (2) (4) (6) (7) (7) (8) (13) (14)
概述· 5 计量特性· 6 校准条件 7 校准项目和校准方法 8 校准结果 9 复校时间间隔附录A逆反射标准器校准记录式样附录B 逆反射标准器校准证书信息及内页式样附录C 逆反射标准器逆反射量值校准不确定度评定示例
4 JJF1796—2020
引言
本规范依据JJF1071—2010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》进行制定。
本规范为首次发布。
Ⅱ JJF1796—2020
逆反射标准器校准规范
1范围
本规范适用于逆反射标准器的校准。
2引用文件
本规范引用下列文件： JJF1059.1 测量不确定度评定与表示 GB/T 18833 道路交通反光膜 GB/T 24717 道路预成形标线带 GB/T 24725 突起路标 GB/T26377逆反射测量仪 JT/T688—2007逆反射术语凡是注日期的引用文件，仅注日期版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范
3术语
JT/T688一2007界定的以及下列术语和定义适用于本规范。 3.1逆反射标准器retroreflectivestandard
用于校准逆反射测量仪的有证标准物质。
3.2基准方向datum mark
以箭头指向标记于逆反射标准器背面或适当位置，用于指示校准时样品摆放方向。 箭头方向为0°基准方向（简称“基准方向”），校准时可通过逆时针旋转相应角度来改变基准方向。 3.3逆反射 retroreflection
反射光从接近入射光的反方向返回的一种反射。 ［JT/T688—2007，2.1]
3.4人射角entranceangle
照明轴与参考轴之间的夹角，用β表示。 注：入射角β在角度计系统中被分解为β1和β2两个分量，通常不大于90°。 ［JT/T688—2007，2.21]
3.5观测角observationangle
照明轴与观测轴之间的夹角，用α表示。 注：观测角不为负值，通常小于2°。
1 JJF1796—2020
［JT/T688—2007，2.24]
3.6发光强度系数coefficientofluminousintensity
观测方向的发光强度（I）与逆反射体垂直于入射光方向的平面上的光照度（E工）之比，用R，表示。
［JT/T688—2007，2.34] 3.7逆反射系数coefficientofretroreflection
发光强度系数（R）与逆反射体的表面积（A）之比，用RA表示。 ［JT/T688—2007，2.35]
3.8逆反射亮度系数coefficientofretroreflectedluminance
观测方向的光亮度（L）与逆反射体垂直于人射光方向的平面上的法向照度之比，用R.表示。
［JT/T688—2007，2.37]
4概述
4.1逆反射标准器按其用途和校准方法，分为参考标准器和工作标准器。 4.1.1参考标准器：作为参考标准使用，在给定组织或给定地区内指定用于校准逆反射测量仪 4.1.2工作标准器：作为工作标准使用，用于逆反射测量仪的自校准。 4.2逆反射标准器包括逆反射标志标准器、逆反射标线标准器和突起路标标准器，分别按结构和量值大小进行分类。 4.2.1逆反射标志标准器：逆反射标志标准器由满足GB/T18833要求的反光膜与铝板贴制而成，分为一型、二型和三型三种，每种类型主要包括白色、黄色、红色、绿色和蓝色五种颜色。逆反射标志参考标准器的有效反光面积一般不小于50mm×50mm。 4.2.2反射标线标准器：逆反射标线标准器由满足GB/T24717要求的标线带与铝板贴制而成，主要包括白色和黄色两种颜色。逆反射标线标准器的有效面积一般不小于 100mmX500mm。 4.2.3突起路标标准器：突起路标标准器由工程塑料基体和微棱镜型逆反射器组成，主要包括白色和黄色两种颜色。突起路标标准器的外形尺寸应满足GB/T24725中A2 类突起路标的要求。
5计量特性
5.1逆反射量值 5.1.1逆反射标志标准器逆反射系数
逆反射标志参考标准器和工作标准器的量值，一型、二型和三型应分别满足 GB/T18833中V类、Ⅲ类和I类反光膜的光度性能要求，其逆反射系数RA应不小于表1规定。 2 JJF1796—2020
表 1 逆反射标志标准器量值要求
最小逆反射系数RA/cd·lx-1·m-2
几何条件观测角 入射角
逆反射标志标准器
黄色 红色 绿色 蓝色
白色
- 4° 580 435 87 15°
58 35 22 42 25 15 12 7. 2 5. 0 45 35 25 15 13 10 3. 0 2. 0 1. 0 9. 0 7. 0 3. 5 4. 5 3. 4 2. 2 1. 0 0. 8 0. 4
26 16 10 19 11 7. 0 5. 0 3. 0 2. 0 20 16 11 7. 5 6. 3 5. 0 1. 0 0. 7 0. 4 4. 0 3. 0 1. 7 2. 0 1. 4 0. 8 0. 6 0. 3 0. 2
52 33 63 38 23 18 11 7. 0 50 42 35 19 18 14 3. 0 2. 0 1. 0 14 11 6. 0 7. 5 5. 3 3. 0 2. 0 1. 0 0. 6
0. 2°
348 220 420 252 150 120 72 45 250 210 175 95 90 70 10 10 9. 0 70 50 30 30 23 15 5. 0 3. 0 2. 0
261 165 315 189 110 90 54 34 175 145 120 66 62 50 7. 0 7. 0 6. 0 50 35 22 25 19 13 3. 0 2. 0 1. 5
30° -4° 15° 30° 4° 15° 30° -4° 15° 30° -4° 15° 30° -4° 15° 30° -4° 15° 30° -4° 15° 30° -4° 15° 30°
一型
0. 5°
1°
0. 2°
二型
0.5°
1°
0. 2°
三型
0. 5°
1°
逆反射标线标准器逆反射亮度系数逆反射标线参考标准器和工作标准器的量值， 应满足GB/T24717中Ⅱ级反光长效
5. 1. 2
标线带的光度性能要求，其逆反射亮度系数R，应不小于表2规定。
3
