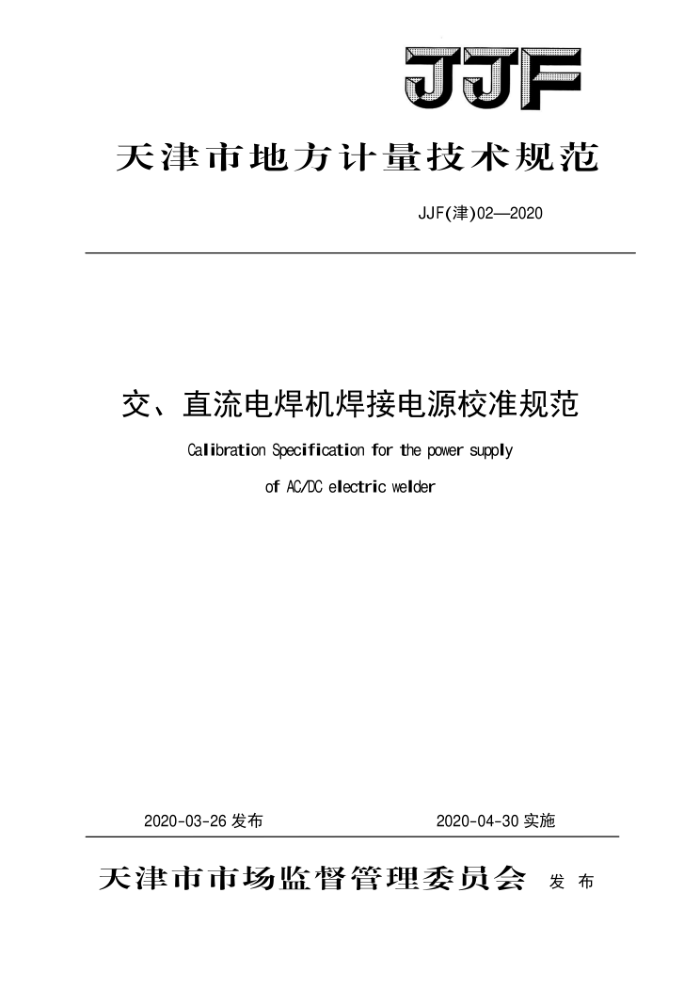

JJF
天津市地方计量技术规范
JJF(津)02—2020
交、直流电焊机焊接电源校准规范
Calibration Specification for the power supply
of AC/DC electric welder
2020-03-26发布
2020-04-30实施
天津市市场监督管理委员会 发布 JJF(津)02—2020
交、直流电焊机焊接电源
校准规范
JJF(津)02-2020
Calibration Specification for the
power supply of AC/DC electric welder
归口单位：天津市市场监督管理委员会
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)02—2020
本规范主要起草人：
付江楠赵新明 （天津市计量监督检测科学研究院）姬更新 （天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
参加起草人：
蔡姝 （天津市计量监督检测科学研究院）孙冰 （天津市计量监督检测科学研究院）赵青 （天津市计量监督检测科学研究院） JJF（津）02—2020
目 录
引言 1 范围. 2 引用文件， 3 术语和计量单位 3.1 焊接电流. 3.2 负载电压. 3.3 空载电压. 4 概述， 5
I)
1) 1)
.1)
(1) (1)
..1)
(1) (2) ..(2) .(3) .(3) ..（3) .(4) (4) ...(4) .(4) .(6) ...(7) (8) (11) (13)
计量特性. 5.1 示值误差... 5.2最大允许误差. 6 校准条件 6.1环境条件. 6.2 测量标准及其它设备， 7 校准项目和校准方法， 7.1 校准项目... 7.2 校准方法. 8 校准结果表达， 9 复校时间间隔附录A 交、直流电焊机焊接电源测量不确定度评定示例.. 附录B 电焊机焊接电源校准原始记录格式附录C校准证书内页格式.
1 JF（津）022020
引
本规范依据国家计量技术规范JF1071-2010《国家计量校准规范编写规则》：JJF 1059.1-2012《测量不确定度评定与表示》JF1001-2011《通用计量术语及定义》编制。
本规范是首次对交、直流电焊机焊接电源地方校准规范的制订。 JF（津）022020
交、直流电焊机焊接电源校准规范
1 范围
本规范适用于用于输出电压不高于400V：输出电流不高于1000A的交流
50HZ/60HZ）、直流电焊机焊接电源的校准，本规范不造用于输出电流为脉冲式焊机焊接电源的校准。
2 引用文件
本规范引用了下列文件： wF1001-2011 通用计量术语和定义 JuF1071-2010 国家计量校准规范编写规则 JF1059.1-2012 测量不确定度评定与表示 GB15579.1-2013 弧焊设备第1部分：焊接电源注：使用上达引用文献时注意使用现行有效版本凡是注日期的引用文件。仅注日期的版本适用于该规范：凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
3.1焊接电流woding curromt
在焊接过程中焊接电源输出的电流。 3.2 负载电压 load wolltagc
焊接电源在输送焊接电流时：其输出端之间的电压。
3.3 空载电压 mo-lload wolltago
在外部焊接回路开路时，焊接电源输出端之间的电压（不包括任何稳弧或引弧电压)。
4 概述
电焊机是用于金属焊接的设备：焊接电流和电压直接影响焊机的焊接质量。焊接电
流分为直流、交流两种类型，焊机分为交流焊机、直流焊机和同时具有交、直流输出功能的焊机。 - JJF（津）02—2020
电焊机的工作原理图如图1所示。
焊枪 焊丝
+ O
焊接件
电焊机
图1电焊机工作原理图
5 计量特性 5.1示值误差 5.1.1电焊机焊接电源输出焊接电流的误差
电焊机输出焊接电流的误差表达式为：
N=Ix -I.
(1)
数字显示式电焊机输出焊接电流的相对误差的表达式为：
6,=l-l
(2)
In
模拟指示式电焊机输出焊接电流的引用误差的表达式为：
Ix - In
(3)
6,=
Im
式中：I一电焊机输出电流示值：
1一校准装置实测值； 1一模拟指示式电流表的满量程值。
5.1.2电焊机焊接电源输出电压的误差
电焊机焊接电源输出电压的误差表达式为：
AU=U-U,
(4)
数字显示式电焊机输出电压的相对误差表达式为：
U,-U.
(5)
Gu
U.
2 JJF（津）02—2020
模拟指示式电焊机输出电压的引用误差表达式为：
U,-U, Gu=
(6)
Um
式中：U一电焊机输出电压示值：
U一校准装置实测值： U一模拟指示式电压表的满量程值。
5.2最大允许误差 5.2.1电焊机焊接电源输出电流的最大允许误差
电焊机的输出焊接电流是通过焊机上的电流表进行显示的，其准确度等级一般为 0.5级、1.0级、2.0级、5.0级、10.0级。各准确度等级的最大允许误差不超过表1 的规定。数字式指示电流表的准确度等级根据与显示值有关的误差系数a划分，每个等级的系数a和系数b应符合a/b≥4的要求。
表1输出电流表最大允许误差
准确度等级
0.5 ±0.5%
1.0 ±1.0%
2.0 ±2.0%
5.0 ±5.0%
10.0 ±10.0%
最大允许误差
注：以上指标不是用于合格性判别，仅供参考。 5.2.2 电焊机焊接电源输出电压的最大允许误差
电焊机的输出电压是通过焊机上的电压表进行显示的，其准确度等级一般为0.5级、
1.0级、2.0级、5.0级。各准确度等级的最大允许误差不超过表2的规定。数字式指示电压表的准确度等级根据与显示值有关的误差系数a划分，每个等级的系数a和系数b 应符合a/b≥4的要求。
表2输出电压表最大允许误差
0.5 ±0.5%
1.0 ±1.0%
2.0 ±2.0%
5.0 ±5.0%
准确度等级
最大允许误差
注：以上指标不是用于合格性判别，仅供参考。 6 校准条件 6.1 环境条件 3 JJF
