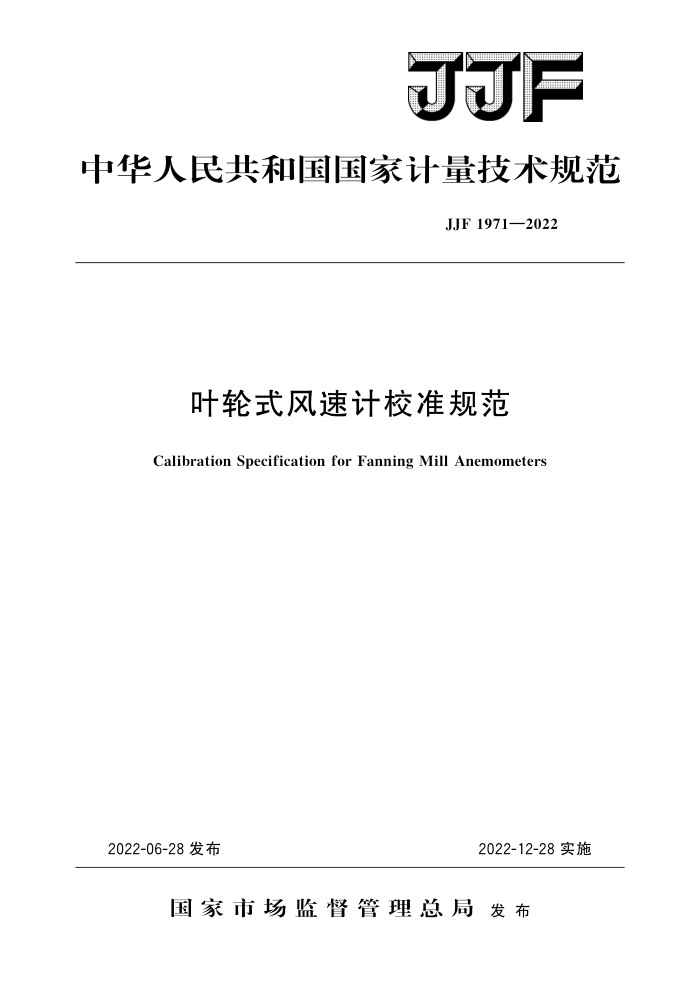

JF
中华人民共和国国家计量技术规范
JJF1971—2022
叶轮式风速计校准规范
Calibration Specification for Fanning Mill Anemometers
2022-06-28发布
2022-12-28实施
国家市场监督管理总局发布 JJF1971—2022
叶轮式风速计校准规范
JJF 1971—2022
Calibration Specification for Fanning Mill Anemometers
归口单位：全国流量计量技术委员会主要起草单位：辽宁省计量科学研究院参加起草单位：中国计量科学研究院
北京市计量检测科学研究院天津市计量监督检测科学研究院
沈阳加野科学仪器有限公司河北大学广东省计量科学研究院
本规范委托全国流量计量技术委员会负责解释 JJF1971—2022
本规范主要起草人：
王振 （辽宁省计量科学研究院）参与起草人：
崔骊水 （中国计量科学研究院）杨有涛 （北京市计量检测科学研究院）王锡钢 （天津市计量监督检测科学研究院）李赫峰 （沈阳加野科学仪器有限公司）方立德 （河北大学）吴伟龙 （广东省计量科学研究院） JJF1971—2022
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (6) (7) (8) (9) (10)
范围· 2 引用文件· 3
术语和计量单位概述.·
1 4.1 工作原理
4.2用途·· 4.3结构 5计量特性 5.1最大允许误差 5.2起动风速 6校准条件. 6.1环境条件. 6.2校准用介质 6.3 测量标准及其他设备 7校准项目和校准方法.. 7.1校准项目. 7.2校准方法· 8 校准结果
复校时间间隔. 附录A标准风速计算方法（皮托管作为标准器）附录B叶轮式风速计校准记录的参考格式（皮托管作为标准器）附录 C 叶轮式风速计校准记录的参考格式（热式风速仪作为标准器）附录D叶轮式风速计校准内页格式附录E风速计测量结果不确定度评定示例
9
- JJF1971—2022
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范参照了GB/T24559《海洋螺旋桨式风向风速计》、QX/T23《旋转式测风传感器》、JJG518《皮托管》、JJG431《轻便三杯风向风速表》，并结合我国叶轮式风速计的生产、使用和校准现状进行制定。
本规范为首次发布。
II JJF1971—2022
叶轮式风速计校准规范
1范围
本规范适用于风速范围为（1～30）m/s的叶轮式风速计的校准。
2 引用文件
本规范引用了下列文件： JJG431轻便三杯风向风速表 JJG518皮托管 JJF1001通用计量术语及定义 JJF1071 国家计量校准规范编写规则 GB/T24559海洋螺旋桨式风向风速计 QX/T23旋转式测风传感器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1叶轮式风速计fanningmillanemometer
以围绕水平轴旋转叶轮为风速感应器的风速测量仪器。
3.1.2起动风速startingwindvelocity
风速计叶轮由静止变为能维持连续转动时，风速计能输出信号的最低风速。
3.1.3阻塞比blockageratio
风洞试验段内风速计（包括安装支架）迎风面积与试验段横截面积之比。
3.2计量单位 3.2.1风速单位：米每秒，符号m/s。 3.2.2压力单位：帕斯卡，符号Pa。 3.2.3温度单位：摄氏度，符号℃。 4概述 4.1工作原理
叶轮式风速计（以下简称风速计）由叶轮和风速计算显示机构等组成，如图1所示。测量时使叶轮旋转面垂直于气流方向，气流推动叶轮旋转。叶轮的转数通过机械传动或磁耦合方式进行转换，由显示机构输出风速值 4.2用途
风速计是用于测量空气流动速度的仪表。
1 JJF1971—2022
风速计根据其计算机构可分为两种：一种是内部自带计时装置，可以直接读出风速，称自记叶轮式风速计；另一种是不带计时装置的，使用时需另备秒表，称不自记叶轮式风速计。 4.3结构
风速计主要由叶轮、水平轴、转换机构、显示机构等组成，其中转换机构主要包括光电组件或磁电组件，风速计结构示意图见图1。
叶轮
转换机构
风向
1 霍尔传感器
√显示机构
图1 风速计结构示意图
5计量特性
5.1最大允许误差
风速计最大允许误差通常为士（3%u十0.3m/s）。 注：1.V为标准风速值；
2.以上指标不用于合格性判定，仅供参考。
5.2起动风速
风速计起动风速通常应不大于0.8m/s。 6# 校准条件 6.1环境条件
温度一般为：（1530）℃。 相对湿度一般为：不大于85%。 大气压力一般为：（86～106）kPa。
6.2校准用介质
校准用介质一般为空气。 6.3测量标准及其他设备
主标准器及其他设备均应有有效的检定/校准证书。 6.3.1主标准器
主标准器可选用皮托管（配微差压测量仪表）、热式风速仪等，其测量下限应满足被校风速计起动风速测量要求，其上限应符合被校风速计测量范围上限，推荐主标准器技术要求见表1。
2 JJF1971—2022
表1推荐主标准器技术要求
设备名称
序号
技术要求
测量范围通常为（1～5）m/s，扩展不确定度不低于被校风速计最大允许误差绝对值三分之
热式风速仪
1
-
测量范围通常为（5～30）m/s，皮托管系数K应在0.997~ 1.003；微差压测量仪表的测量范围与皮托管量程相匹配， MPE:±0.8 Pa
皮托管（配微差压
2
测量仪表)
6.3.2其他设备
其他设备技术要求如表2所示。
表2其他设备技术要求
技术要求
序号
设备名称
用途
工作段内气流的均匀性优于1%；工作段内气流的稳定性优于0.5%
风洞
提供测量风速场
1
温度计气压计湿度计
MPE：±0.5℃ MPE：±100Pa MPE：±5%RH
测量风洞内气体温度
2 3 N
测量大气压力测量风洞内气体湿度
温度：MPE：±0.5℃；湿度：MPE：土10%RH
温湿度计
测量环境温湿度
5
7 校准项目和校准方法 7. 1 校准项目
风速计校准为示值误差校准。 7.2校准方法 7.2.1校准前的准备工作 7.2. 1. 1 外观检查
对风速计的外观进行检查，目测风速计的叶轮儿何形状无明显变形。风速计显示应
清晰完整，风向标志刻线应清晰易见，且刻线平行于叶轮旋转轴或垂直于叶轮旋转平面。叶轮静止时，显示值应为零。 7.2.1.2机械性能检查
将风速计叶轮转轴分别处于垂直和水平状态，吹动叶轮转动，观察叶轮转动是否有轴向跳动或径向摆动。当风速为零时，观察叶轮是否能缓慢减速并自然地停止在任意位置。 7.2.1.3标准器检查
主标准器迎风面轴线应与风洞试验段轴线平行，标准器感应端应在风洞工作段有效
