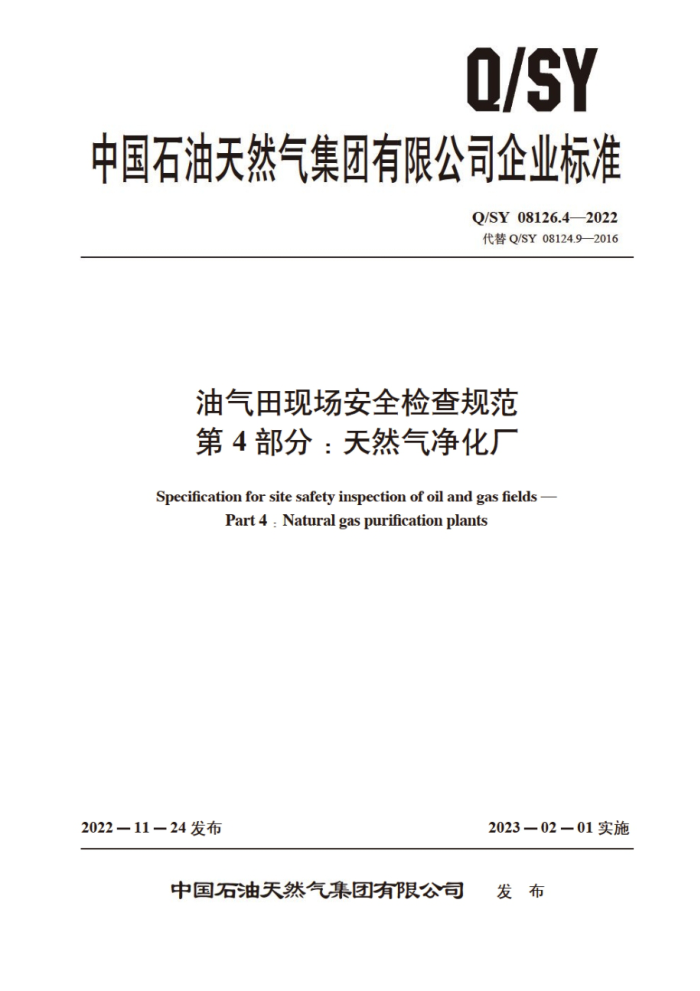

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 08126.4-2022 代替Q/SY08124.92016
油气田现场安全检查规范第4部分：天然气净化厂
Specification for site safety inspection of oil and gas fields -
Part 4:Natural gas purification plants
2022—11—24发布
2023—02—01实施
发布
中国石油天然气集团有限公司 Q/SY 08126.42022
目 次
前言引言.. 1 范围
Ⅱ
I
规范性引用文件 3 术语和定义
2
检查要求安全检查内容 5.1 安全基础管理检查 5.2 设备设施安全检查 5.3 现场作业检查事故隐患处置、整改及验证
4
5
6
61 般事故隐惠处置 6.2 重大事故隐患及严重不安全 6.3 事故隐惠整改及验证附录A（规范性） 天然气净化厂安全检查内容表A.1 安全基础管理检查表表A.2 生产班组安全基础管理检查表表A.3 通用设备设施安全检查表表A.4 特种设备安全检查表表A.5 安全防护设备设施安全检查表…·· 表A.6 消防设备设施安 全检查表表A.7 现场作业检查表表A.8 装置检修作业检参考文献
.-
L
15 13 ** 29
31 44 46
O Q/SY 08126.42022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是Q/SY08126《油气田现场安全检查规范》的第4个部分。Q/SY08126已经发布了以下部分：
第1部分：陆上油气生产作业工一第2部分：海上油气生产作业一第3部分：油气集输作业第4部分：天然气净化厂
本文件代替Q/SY08124.9-2016《石油企业现场安全检查规范第9部分：天然气净化厂》，与 Q/SY08124.9—2016相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了“检查”要求和“安全检查”内容（见第4章、第5章，2016年版的第4章、第
5章）： b）更改了事故隐患“处置、整改及验证”要求（见第6章， 2016年版的第6章）： c）增加了“安全基础管理”检查表（见表A.1）： d）更改了“生产班组安全基础管理检查表”名称及内容（见表A.2、2016年版的表A.1）： e）更改了“通用设备设施安全检查表”内容（见表A.3，2016年版的表A.4）： f）更改了特种设备安全检查表”内容（见表A.4，2016年版的表A.3）： g）更改了“安全防护设备设施安全检查表”内容（见表A.5，2016年版的表A.2）： h）增加了“消防设备设施安全”检查表、“现场作业”检查表和“装置检修作业”检查表（见
表A.6.表A7和表A8） i）删除了“安全关键控制参数”检查表。“安全检查发现问题或隐忠”统计表和“停止生产作业
整改”通知单（见2016年版的表A5，附录B，附录C 本文件由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并
归口
本文件起草单位：西南油气田分公司、塔里木油田分公司、长庆油田分公司。 本文件主要起草人：蒲嵩、魏东、王志功、李静、周劲、申俊、刘裕伟、蒲泓汀、何林君、张
伟、李秋池、李长勇、李倩、袁艺朗、苟列生、高健文、盛斌、王政。邓志、罗浩、陈洋、修士今、 郑赛男、张恩铭、魏巍、邓强。包秀涵，高一蓉、桑九强
本文件及其所代替文件的历次版本发布情况为：
2012年首次发布为Q/SY1124.9—2012，2016年标准编号变更为Q/SY08124.9—2016 本次为第一次修订。
II Q/SY08126.4—2022
引言
现场安全检查是保障现场安全的前提条件。根据不同的单位，施工现场和具体要求编制相应的安
全检查规范，可以实现安全检查的标准化和规范化。在这方面，中国石油天然气集团有限公司（以下简称“集团公司”）已经建立了不同专业的现场安全检查规范标准体系。在该标准体系中，《油气田现场安全检规范》是指导集团公司油气田业务现场安全检查规范的基础性标准，《油气由现场安全检查规范》皆在确立适用于油气田各类生产现场的安全检查规范，拟由七部分构成。
第1部分：陆上油气生产作业。自的确立适用于陆上油气（含页岩气）开采过程中现场的安全检查。 第2部分：海上油气生产作业日的确立适用于海上钢质固定平台，石油人工岛，滩海陆岸石油设施三类海上油气生产设施现场的安全检查。 第3部分：油气集输作业。日的确立适用于陆上油气生产企业油气集输作业的现场安全检查。
一第4部分：天然气净化厂日的确立适用于陆上天然气净化厂生产及作业过程中的现场安全
检查。 第5部分：储气库（地下储气库站场）。目的确立适用于油气藏型地下储气库站场现场的安全检查。
一一第6部分：煤层气采气。目的确立适用于煤层气地面开采企业采气作业现场的安全检查。 一第7部分：煤层气集输，目的确立适用于煤层气集输作业现场的安全检查。 开展现场安全检查首先要建立用规范的、科学的、符合现场实际的现场安全检查标准文件。为了
做好此项工作，集团公司在2007年就开始了石油企业现场安全检查规范系列标准的建设活动，2007 年到2019年期间，共建立39项不同专业的石油企业现场安全检查规范。不 石油企业现场安全检查规范发布实施十余年来，受到越来越广泛的重视。2019年按照集团公可标准化委员会办公室进行标准的 “精减、整合”的要求，石油企业现场安全检查规范系列标准开始进行“分类、整合”工作。首先，按照不同专业分类设计现场安全检查规范的组成。将原有39项规范分为“油气田现场安全检查规范”“工程建设现场安全检查规范”“工程技术现场安全检查规范”“装备制造现场安全检查规范”“炼化及销售企业现场安全检查规范5个专业，每个专业由若干个部分组成。其次，将工艺相同、工序相同的现场安全检查规范进行整合修订。再次，按照“去管理化原则， 优化标准结构，缩减重复性标准内容，进行修订标准。通过“分类，整台，瘦身”，使得现场安全检查规范系列标准分类更清晰部分组成更符合实际，标准结构更合理，标准使用更方便，也更便于规划设计未制定的规范，确保现场安全检查规范标准体系的整体协调。
m AS/0 Q/SY08126.42022
油气田现场安全检查规范第4部分：天然气净化厂
1范围
本文件规定了陆上石油天然气净化厂现场设备，设施及相关作业的安全检查内容及要求，事故隐患处置，整改及验证要求。
本文件适用于陆上天然气净化厂生产及作业过程中的现场安全检查
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分） 压力容器 GB/T1576 工业锅炉水质 GB/T3836.1 爆炸性环境 第1部分，设备 通用要求 GB/T 3836.13 爆炸性环境第13部分：设备的修理。检修。修复和改造 GB/T3836.15 爆炸性环境第15部分电气装置的设计、选型和安装 GB5099 钢质无缝气瓶 GB 5100 钢质焊接气瓶 GB 25201 建筑消防设施的维护管理 GB/T29639 生产经营单位生产安全事故应急预案编制导则 GB/T38144.1 眼面部防护 应急喷淋和洗眼设备第1部分 技术要求 GB50058 爆炸危险环境电力装置设计规范 GB50116 火灾自动报警系统设计规范 GB50140 建筑灭火器配置设计规范 GB50183 石油天然气工程设计防火规范 GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB50444 建筑灭火器配置验收及检查规范 GB/T50493石油化工可燃气体和有毒气体检测报警设计标准 GBZ188 职业健康监护技术规范 AQ3009 危险场所电气防爆安全规范 JB/T4735.1 钢制焊接常压容器 JGJ46施工现场临时用电安全技术规范 SY/T0043石油天然气工程管道和设备涂色规范 SY/T 0599 天然气地面设施抗硫化物应力开裂和应力腐蚀开裂金属材料技术规范 SY/T4209 石油天然气建设工程施工质量验收规范天然气净化厂建设工程
1 Q/SY 08126.42022
SY/T6277硫化氢环境人身防护规范 SY/T 6503 石油天然气工程可燃气体检测报警系统安全规范 SY/T 6772 气体防护站设计规范 SY/T7356 硫化氢防护安全培训规范 TSG 11 锅炉安全技术规程 TSG 23 气瓶安全技术规程 TSGZF001 安全阀安全技术监察规程 XF124 正压式消防空气呼吸器 Q/SY08240 作业许可管理规范 Q/SY08243 管线打开安全管理规范 Q/SY08245 启动前安全检查管理规范 Q/SY08246 脚手架作业安全管理规范 Q/SY08247 挖掘作业安全管理规范 Q/SY08248 移动式起重机吊装作业安全管理规范 Q/SY08367 通用工器具安全管理规范 Q/SY 08368 电动气动工具安全管理规范 Q/SY08421 上锁挂牌管理规范特种设备作业作业人员资格认定分类与项目 市场监管总局2019年第3号中国石油天然气集团公司进人受限空间作业安全管理办法安全【2014]】86号中国石油天然气集团公司高处作业安全管理办法 安全［2015】37号中国石油天然气集团有限公司动火作业安全管理办法 质安【2019】496号
3术语和定义
下列术语和定义适用于本文件。
3.1
天然气净化 natural gas purification 对天然气进行脱硫（碳）、脱水并对酸气进行处理的工艺过程
3.2
天然气净化厂 natural gas purification plant 对天然气进行脱硫（碳）月 脱水并对酸气进行处理的工厂
3.3
工艺装置process unit 按生产流程至少完成一项产品或中间产品的生产单元与储存设备，建（构）筑物等组成的组合
体，如脱硫（碳）装置、脱水装置、硫磺回收装置、尾气处理装置及公用辅助单元。
4检查要求
4.1基层单位（三级单位）及以上专项安全检查应编制检查方案或计划，并按方案或计划开展检查。 检查人员应具备与所检查内容相符的专业知识，并经过检查前培训或日常安全培训。 4.2检查人员应配备必要的检查工器具，正确穿戴适合检查场所的劳动保护用品。 4.3检查人员应熟知并遵守天然气净化厂HSE管理要求，熟知现场危险源，应急逃生路线等相关内容。 2
