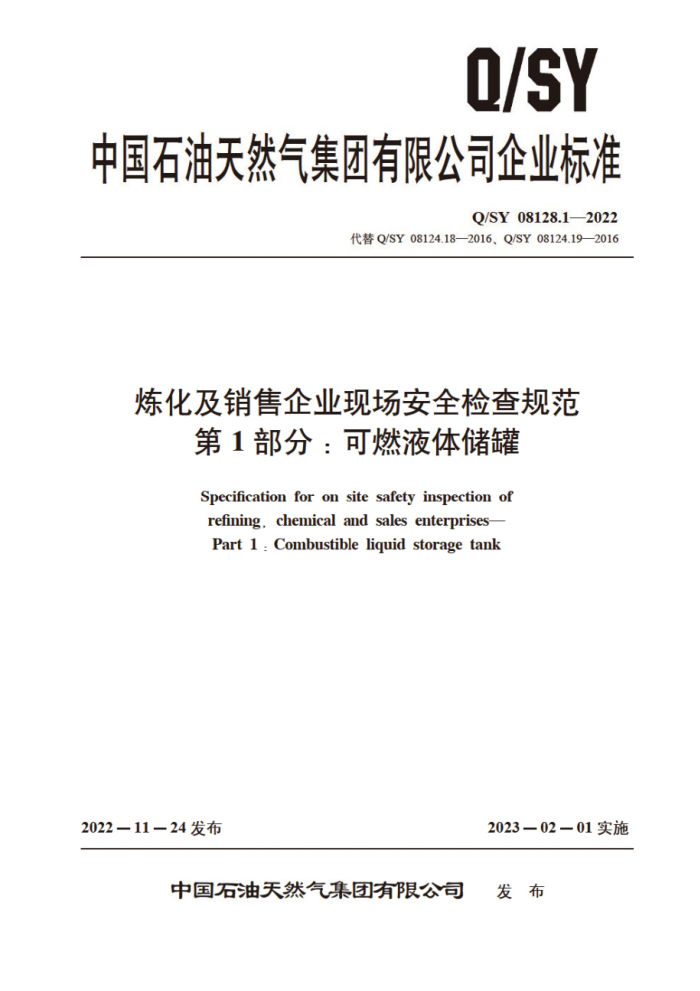

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08128.12022
代替Q/SY08124.18—2016.Q/SY 08124.192016
炼化及销售企业现场安全检查规范
第1部分：可燃液体储罐
Specification for on site safety inspection of refining, chemical and sales enterprises Part 1 : Combustible liquid storage tank
2022—11—24发布
2023—02—01实施
发布
中国石油天然气集团有限公司 Q/SY 08128.1—2022
前 創言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是Q/SY08128《炼化及销售企业现场安全检查规范》的第1部分。Q/SY08128已经发布了以下部分：
第1部分：可燃液体储罐第2部分：原油储备库
本文件代替Q/SY08124.18-2016《石油企业现场安全检查规范第18部分：石油化工企业可燃液体常压储罐》和Q/SY08124.192016《石油企业现场安全检查规范第19部分：液化烃储罐》。本文件以Q/SY08124.18—2016为主，整合了Q/SY08124.19—2016部分内容，与Q/SY 08124.18一2016相比，除结构调整和编辑性改动外， 主要技术变化如下：
a）更改了“设备检查”中盘梯，平台及栏杆检查要求（见5.1.1.1.1，Q/SY08124.18—2016的
5.1.1.1.1) b）更改了“防腐”中边缘底板防护材料、防腐检查、阴极保护检查要求（见5.1.1.1.3，Q/SY
08124.18—2016的51.1.13) c）更改了“防雷、防静电”中专用金属接地板检查要求（见5.1.1.1.4.Q/SY08124.18—2016的
5.1.1.1.4)# d）更改了储罐基础中储罐基础径向沉降差（见5.1.1.2，Q/SY08124.18—2016的5.1.1.2）： e）更改了*罐顶中设备检查要求（见51.1.3.1，Q/SY08124.18—2016的5.1.1.3.1）： f）更改了“附件”中储罐仪表，呼吸阀及阻火器、储罐进出口管道检查要求（见5.1.2.1
5.1.2.2、5.1.2.8,Q/SY08124.18—2016的5.1.2.1.5.1.2.2.5.1.2.8) g）更改了固定顶罐、外浮顶罐及内浮顶罐“消防设施”中消防泡沫系统检查要求（见5.1.3.2、
、5.3.3.2)
5.2.3.25.3.3.2.Q/SY08124.182016的5.1.32 h）更改了“外浮顶”设备检查要求（见5.2.1.3.1，Q/SY08124.182016的5.2.1.3.1）； i）更改了“内浮顶”中罐顶及内浮顶设备检查要求（见5.3.1.3.1，Q/SY08124.18—2016的
5.3.1.3.1) # j）增加了液化烃储罐”检查要求（见5.4）： k）更改了“消防设施”中可燃气体和有毒气体报警器，消防道路管理要求（见5.5.1.2、5.5.1.4，
Q/SY08124.18—2016的5.4.1.2，5.4.1.4） 1）更改了“基础管理”中储罐布局、罐区绿化检查要求（见5.5.3、5.5.4，见Q/SY08124.18
2016的5.4.3，5.4.4）# m）更改了防火堤及隔堤合规性*中隔堤设置要求和构造要求（见5.5.6.1，见Q/SY
08124.18—2016的5.4.6.1） Ⅱ）更改了“工艺操作”中储存温度、油品流速和雷雨天注意工作、高低液位控制、氮封管理
见5.5.8.3.5.5.8.4.5.5.8.5,5.5.8.8，见Q/SY08124.18—2016的5.4.8.3.5.4.8.45.4.8.5. 5.4.8.8):
o）更改了“施工作业管理安全检查表”中承包商管理、动火作业。进人受限空间作业，吊装作
业、脚手架作业、挖掘作业、能量隔离（见表A.18，见Q/SY08124.18一2016的表A15）。
II Q/SY08128.1—2022
本文件由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本文件起章单位：大连石化分公司、独山子石化公司、锦州石化分公司。大庆石化分公司、吉林石化分公司、安全环保技术研究院。
本文件主要起草人：姜秋实、牟晓宁、程旭东、关海若、马胜利、付立强、王伟、王瑞莉、王自顺， 马用祥，文继明、吴金桓、刘春昕、于新强，赵勇、谢永刚、曾武、张燕、孙利胜。金赵春。
本文件及其所代替文件的历次版本发布情况为：
2015年首次发布为Q/SY1124.18—2015，2016年修改标准号为Q/SY08124.18—2016 本次修订时并人了Q/SY08124.19-2016《石油企业现场安全检查规范第19部分：液化储罐》（2015年首次发布Q/SY1124.19-2015，2016年修改标准号为Q/SY08124.19 2016) # 本次为第一次修订
S I
III Q/SY08128.1—2022
引言
现场安全检查是保障现场安全的前提条件。根据不同的单位。施工现场和具体要求编制相应的安全检查规范，可以实现安全检查的标准化和规范化。在这方面，中国石油天然气集团有限公司（以下简称“集团公司”）已经建立了不同专业的现场安全检查规范标准体系。在该标准体系中，《炼化及销售企业现场安全检查规范》是指导集团公司炼化及销售企业现场安全检查规范的基础性标准。《炼化及销售企业现场安全检查规范》皆在确立适用于炼化及销售企业各类生产现场的安全检查规范，拟由 10部分构成
第1部分：可燃液体储罐。目的在于确立适用于可燃液体储罐现场的安全检查。 第2部分：原油储备库。目的在于确立适用于原油储备库现场的安全检查。 第3部分：装卸。自的在于确立适用于装卸现场的安全检查。 第4部分：危险化学品仓储。自的在于确立适用于危险化学品仓储现场的安全检查。
一第5部分：炼化通用设施。目的在于确立适用于炼化通用设施现场的安全检查。 一第6部分：炼油装置。目的在于确立适用于炼油装置现场的安全检查。 一第7部分：化工装置。目的在于确立适用于化工装置现场的安全检查。
第8部分：炼化其他辅助设施。日的在于确立适用于炼化其他辅助设施现场的安全检查。 一第9部分：油品销售。目的在于确立适用于油品销售现场的安全检查。 一第10部分：汽车加气站。目的在于确立适用于汽车加气站现场的安全检查。
开展现场安全检查首先要理立规范的，科学的，符合现场实际的现场安全检查标准文件。为了做
好这项工作，集团公司在2007年就开始了石油企业现场安全检查规范系列标准的建设活动，2007年到2019年期间，共建立39项不同专业的石油企业现场安全检查规范。石油企业现场安全检查规范发布实施十余年来，受到越来越广泛的重视。2019年按照集团公司标准化委员会办公室进行标准的 “精减整合”的要求，石油企业现场安全检查规范系列标准开始进行“ 分类，整合工作首先按照不同专业分类设计现场安全检查规范的组成。将原有39项规范分为“油气田现场安全检查规范、 工程建设现场安全检查规范、工程技术现场安全检查规范、装备制造现场安全检查规范、炼化及销售企业现场安全检查规范”5个专业，每个专业由若干个部分组成。其次， 将工艺相同、工序相同的现场安全检查规范进行整合修订。再次，按照“去管理化”原则，优化标准结构、缩减重复性标准内容，进行修订标准。通过“分类。整合、瘦身”使得现场安全检查规范系列标准分类更清晰、部分组成更符合实际，标准结构更合理，标准使用更方便。也便于规划设计未制订的规范，确保现场安全检查规范标准体系的整体协调
本次是对Q/SY08124.18- 一2016《石油企业现场安全检查规范 第18部分：石油化工企业可燃液体常压请罐》和Q/SY08124.19一2016《石油企业现场安全检查规范第19部分：化径请罐方的整合修订，本文件以Q/SY08124.18—2016为主，整合了Q/SY08124.192016部分内容，按照国家，集团公司最新要求修改了部分条款，与现行法律法规，标准要求保持一致。通过对本文件的修订，将会有效指导可燃液体储罐现场安全检查，使相关业务更加规范化。科学化，消除问题及隐患，减少事故的发生。
IV Q/SY08128.1—2022
炼化及销售企业现场安全检查规范
第1部分：可燃液体储罐
1范围
本文件规定了石油化工企业已投用的可燃液体储罐罐体、附件、消防设施、基础管理、施工作业等现场安全检查的主要内容及要求
本文件适用于石油化工企业储罐区可燃液体常压储罐及液化烃储罐现场安全检查，本次涉及主要技术变化的内容适用于新建、改建、扩建的可燃液体储罐。
本文件不适用于石油储备库和石油库。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成车文件必不可少的务款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150.1 压力容器 第1部分·通用要求 GB2894 安全标志及其使用导则 GB/T10802 通用软质聚酰型聚氨酯泡法塑料 GB50003 码体结构设计规范 GB50010 混凝土结构设计规范 GB50128 立式圆筒形钢制焊接储罐施工规范 GB50351 储罐区防火堤设计规范 GB50650 石油化工装置防雷设计规范 HG/T 2809 浮顶油罐软密封装置橡胶密封带 JB/T450 锻造角式高压阀门 技术条件 TSG 21 固定式压力容器安全 技术监察规程 TSGR7001 压力容器定期检验规则
3术语和定义
下列术语和定义适用于本文件。
3.1
常压储罐 atmospheric storage tank 设计压力小于或等于6.9kPa（罐顶表压）的储罐。 【来源：GB50160—2008（2018年版），2.0.27]
3.2
低压储罐 low-pressurestoragetank Q/SY08128.1—2022
设计压力大于6.9kPa且小于0.1MPa（罐顶表压）的储罐。 【来源：GB50160—2008（2018年版），2.0.28]
3.3
压力储罐pressurized storagetank 设计压力大于或等于0.1MPa（罐顶表压）的储罐。 【来源：GB50160—2008（2018年版），2.0.29]
3.4
固定顶罐fixed roof tank 罐顶周边与罐壁顶端固定连接的储罐。其主要包括以下形式：自支撑式拱顶，自支撑式锥顶和支
撑式锥顶。 3.5
内浮顶罐 inner floating roof tank 在固定顶罐内设有浮盘的储罐。
3.6
外浮顶罐 external floating roof tank 在散开的储罐内安装浮舱顶的储罐， 文称浮顶罐 【来源：GB50160—2008（2018年版） 2.0.26]
3.7
防火堤dike 可燃液态物料储罐发生泄漏事故时，防止液体外流和火灾蔓延的构筑物。 【来源：GB50160—2008（2018年版），2.0.22]
3.8
隔堤 intermediate dike 用于减少防火堤内储罐发生少量泄漏事故时的影响范围，而将一个储罐组分隔成多个分区的构
筑物。
［来源：GB50160—2008（2018年版），2.0.23]
3.9
安全静止电导率 safe rest conductivity 在生产输送过程中，不会发生由于静电现象而导致人的伤害、设备损坏或财产损失的静止电
导率。
【来源：GB6950—20013.3]
3.10
静置时间 time of repose：time of rest 在有静电危险的场所进行生产时，由设备停止操作到物料（通常为液体）所带静电消散至安全值
以下，允许进行下一步操作所需要的间隔时间。
［来源：GB12158—2006.3.9]
3.11
高高液位High high level 正常生产时不允许超过的液位高度。
3.12
低低液位lowlowlevel 正常生产时不允许达到的最低液位。
