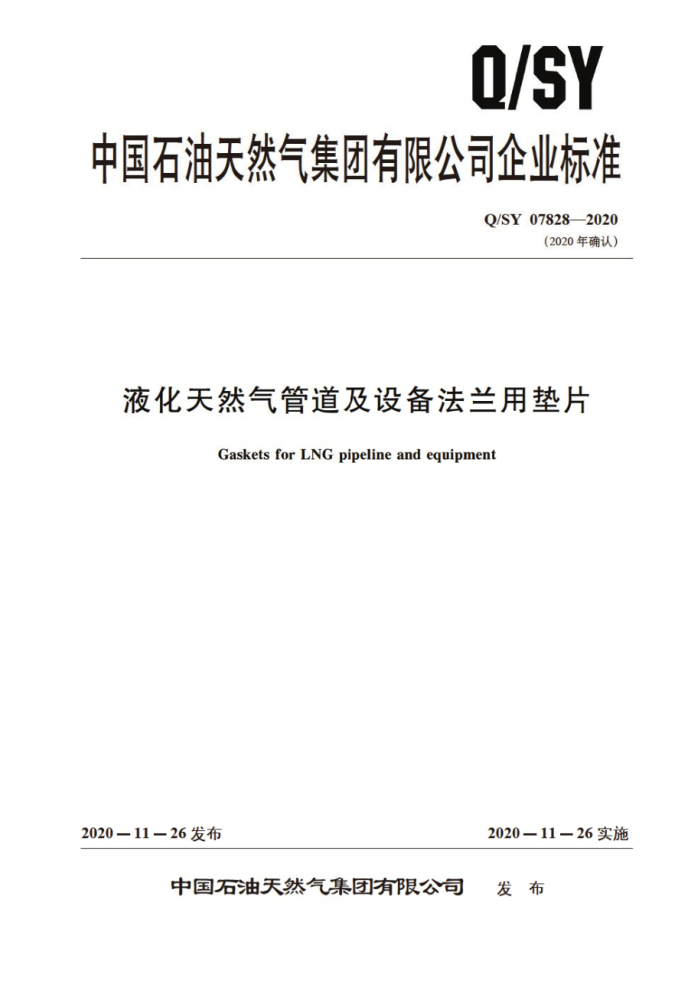

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 07828—2020
（2020年确认）
液化天然气管道及设备法兰用垫片
Gaskets for LNG pipeline and equipment
2020—11—26实施
2020—11—26发布
中国石油天然气集团有限公司 发布 Q/SY078282020
再版说明
本标准于2020年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1828—2015修改为Q/SY07828—2020：一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY 078282020
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 垫片类别 5 要求 5. 1 原材料 5. 2 制造 5.3 尺寸 5. 4 外观 5.5 性能 5.6 标记
1
检验 6.1外观质量 6.2 尺寸测量 6.3 性能试验检验规则 7.1出厂检验 7. 2 型式检验 7. 3 抽样及判定规则 8标志、包装、运输及贮存 8.1 标志 8.2 包装 8.3 运输及贮存附录A（规范性附录） 垫片的低温测试方法···….
6
工
工 Q/SY07828—2020
前 言
本标准按照GB/T1.1—2009（标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口
本标准起草单位：中国寰球工程公司、浙江国泰密封材料股份有限公司本标准主要起草人：贾琦月、吴益民。李玉龙。代水清，章佳红、 王秀史慧娟蒋忠灿马
学娅。
S 兰
ⅡI Q/SY 078282020
液化天然气管道及设备法兰用垫片
1范围
本标准规定了液化天然气工艺，接取站管道及设备法兰用垫片（以下简称“LNG用垫片"）的类别，技术要求，检验方法，检险规则和标志，包装，运输及存等
本标准适用于各类液化天然气管道及设备法用垫片的设计。制造 检验和验收。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新版本（包打所有的修改单） 适用于本文件。
GB/T 231.1 金属布氏硬度试验 第1部分：试验方法 GB/T3280 不锈钢冷轧钢板和钢带 GB/T4622.3 缠绕式快片 皮术条件
铣。插及创加工表面
GB/T 6060.2 表面粗糙度化较样块磨、车 GB/T 12385 管法兰用垫片密封性能试验方法 GB/T12584 橡胶或塑料涂覆织物低温冲击试验
管法兰用垫片压缩率和回弹率试验方法
GB/T 12622 GB/T19204 —2003 技化天然气的一般特性 HG/T2167 聚三氟氯乙烯树脂 HG/T2902 模塑用聚四氟乙烯树脂 HG/T20202 脱脂工程施工及验收规范 HG/T20627 钢制管法兰用非金属平垫片（美洲体系） HG/T20631 钢制管法 营用纯绕式垫片（美洲体票） HG/T20632 钢制管 兰用尚形组合垫（美洲体系） HG/T20633 JB/T6896 空气分离设备表面清洁度 JB/T7758.2 柔性石墨板 技术条件 NB/T47010 承压设备用不锈钢和耐热钢设件
钢制管法兰用金 属环垫（美洲体系）
3术语和定义
下列术语和定义适用于本文件。
3.1
液化天然气 liquefied natural gas (LNG) 种在液态状态下的无色流体，主要由甲烷组成，组分可能含有少量的乙烷，丙烷，氮或通常存
在于天然气中的其他组分。
［GB/T19204—2003，定义3]
1 Q/SY078282020
4 垫片类别
ING用垫片适用温度，压力，公称尺寸范围见表1。
表1 LNG用垫片适用温度，压力和适用公称尺寸
使用温度 c 160~200 160200 190100 196-200 196~600 196600
使用压力 MPa 2.0 ≤2.0
适用公称尺寸
序号 1
垫片类型低蜻变填充女性聚四氣乙墙
DN ≤1200 ≤1200 ≤600 ≤600 ≤600 ≤1200 ≤1200
非金属
2 平垫片 3
啡体国氣乙饰聚三氟氯乙烯
4.5 26 ≤26 ≤26 16~45
缠绕式垫片（聚四氯乙嘉填充缠绕式垫片（柔） 生石墨填充被齿/齿形组合垫片 柔性石墨覆盖）
4 5 0 7
金属环垫
5 要求
5. 1 原材料 5. 1.1 常用ING垫片材料见表2。
表2常用ING用垫片材料表金属类
非金属类
执行标准
统一数字代号UNS号
执行标准
名称
锻件 NHT 47010 ME NBT7010饭 NB/T47010IⅢ级 NB/T47010川级 NHT47010版
板材 GBIT 3250 GBFT320 GB/T3280 GBT321 GHT3280
三性石墨板 JB/T 7758. 2 耄四氣乙烯
S30408 S31608 S31609 316H S31703 317L S32168 321
304 316
HG/T 2902 HG/T 2167
串三氟氯乙烯
P
5. 1. 2 制作垫片用的原材料均应提供原材料厂家证明文件和复验报告。 5. 1. 3 制作势片用的金属材料化学成分及力学性能应符合表2规定标准的要求 5. 1. 4 采用表2以外的金属材料时，其化学成分及力学性能应符合材料对应标准规定的要求。 5. 1. 5 制作垫片用的非金属材料应符合表2规定标准的要求。其中柔性石墨含碳量大于或等于 99.5%, 氯含量小于或等于30μg/g，硫含量小于或等于750μg/g。 5.1.6 低端变改性聚四氟乙烯和膨体聚四氟乙烯材料所用聚四氟乙烯原料应为全新料，不应使用再生料。 用于缠统式垫片的聚四氟乙烯带连续长度不低于50m 5.1.7 聚三氟氯乙烯的拉伸强度应大于或等于15MPa。 5.1.8 材料表面应光滑、洁净，不应有油渍、粗糙不平。 裂纹、划伤等缺陷，金属材料不应有锈斑。 2 Q/SY07828—2020
5.1.9非金属材料投入使用前，应按GB/T12584的规定做低温冲击试验。 5.2制造
5.2.1非金属平垫片及波齿：齿形组合垫用柔性石量需整板制作，不允许拼接。 5.2.2缠绕式垫片的制造工艺应符合GB/T4622.3规定的要求。缠式垫片应带加强环，用于全平面（FF）和突面（RF）法兰的缠绕式垫片还应带内外加强环。 5.2.3用于缠绕式垫片内外加强环，波齿/齿形垫片骨架的钢板，不充许拼接 5.2.4波齿垫的参数由供力设计确定，并确保金属骨架两侧面波峰与波谷应错开1/2齿距，波齿距
致，波齿圆弧半径相等： 所有齿尖虚布个平面内：骨架无明显翘曲变形，其平面度应不大于垫片外径的1/100。当垫片的单边宽度狭窄时，宜采用较小的波齿距，并使单边不得少于3个齿尖，以保证密封性能。 5.2.5波齿/齿形垫的表面覆盖层虚使用不含可溶性氧离子的黏结剂黏结。金属波齿/齿形垫骨架与非金属复合后，应附着牢固 不悦胶，无多余飞边。 5.2.6 金属环垫应采用锻件制件不应有焊接和补焊 5.2.7所有垫片在出厂前均应按HG/T20202或JB/T6896的要求对材料，垫片进行全过程清洁度控制。 5.3尺寸 5.3.1非金属平垫片的尺寸用尺寸 偏差应符合HG/T 20627的要求。 5.3.2 缠绕式垫片的尺寸租尺寸偏意成特合HG门 20631的要求。 5.3.3齿形组合垫片的尺寸和尺寸偏差虚待合HG/T20632的要求，波齿组合垫片的尺寸及尺寸偏差按GB/T19066.1的要求，亦可执行HG/T20632的要求。 5.3.4金属环垫的尺寸和尺寸偏差应符合HG/T20633的要求 5.4外观 5.4.1非金属平垫片表面应平整、无翘曲变形，不应有夹聋，裂纹、 气泡、划痕、外来杂质及其他可能影响使用的缺陷，切割边缘应整齐 5.4.2 缠统式垫片：
-
垫片主体表面不应有影响密封性能的划痕，空隙。回凸不平及锈斑等缺陷。 b) 垫片主体表面非金属带应均句，适当的高出金属带。层问纹理应清晰，但不应显露金属带。 c) 加强环表面不应有毛刺。口 工凸不平，锈斑等缺陷：垫片主体的上下密封面与加强环上下表面
a
的距离应相等；内如强环与垫片主体应紧密固定，不允许松动： 外加强环与垫片主体应保持定位并可适当松动。
5.4.3 金属波齿/齿形复合垫片表面应光滑平整。不虚有影响密封性能的径向贯通划伤，压痕及凹凸不平等缺陷，骨架与非金属复合后，应附着牢固，不脱胶，无多余飞边。 5.4.4金属环垫的密封面（八角垫的斜面，椭圆垫的圆弧面）不得有划痕，磕痕，裂纹和凹坑，表面粗糙度不大于Ra1.6μm 5.5性能 5.5.1常用的LNG用垫片性能见表3（金属环垫除外）。 5.5.2金属环垫的硬度应低于法兰材料的硬度，以确保密封。不锈钢合金法兰用金属环垫的硬度值由供需双方协商确定。同一金属环垫的硬度应均匀，其极差不得超过10HBW，测试各点的硬度不得超过表4的规定。常用材料的金属环垫最大硬度值见表4。
3 Q/SY078282020
表3 LNG用垫片性能
性能常温泄漏率
产品
压缩率 % 4 ~25 45 ± 5 20 ± 5 18~30 1S0
回弹率 % ≥25 ≥10 ≥30 ≥17 ≥17 217 915
低温密封性能 Pa*m'/s
em/s ≤1.0 ×10-3 1.0×10-3 ≤1.0×10-3 ≤1.0 X10** ≤1.0X10-*
低蟠变填充改性聚四氟乙烯
膨体聚四氧乙烯聚三氟氯乙烯
缠绕式垫片（柔性石墨填充缠绕式垫片（聚四氧乙烯填
≤1.0×10-
E
51.02 10-4
柔性石墨齿形组合垫柔性石墨波齿复合垫片
10-4
35±10
表4 金属环垫最大硬度值
金属环垫材料
布氏硬度，HBW
统一数字代号
UNS
S30408 S31608 S31609 S31703 S32168
≤160 ≤160 ≤160 ≤150 ≤160
1
316H
321
5.6 标记 5.6.1 缠统式垫片、波齿/齿形组合垫和金属环垫应在每个垫片的对中环表 表面或侧面清晰地标记，：标记应为永久性且不易擦除。 5.6.2 缠绕式垫片、波齿/齿形组合垫和金属环垫的标记应接HC 20631.HG/T20632和HG/T 20633的规定执行。 5.6.3 非金属平垫片采用标签贴在 包装外的方式标记，其内容至少应包括：
a) 公称尺寸。 b) 公称压力。 c) 材料。 d) 制造厂名或商标。 e) 标准编号。
6
检验 6.1 外观质量 6.1.1 垫片的外观质量用目视检验。 6.1.2 金属环垫的表面粗糙度采用目测法，与标准块（GB/T6060.2）比较。
4
