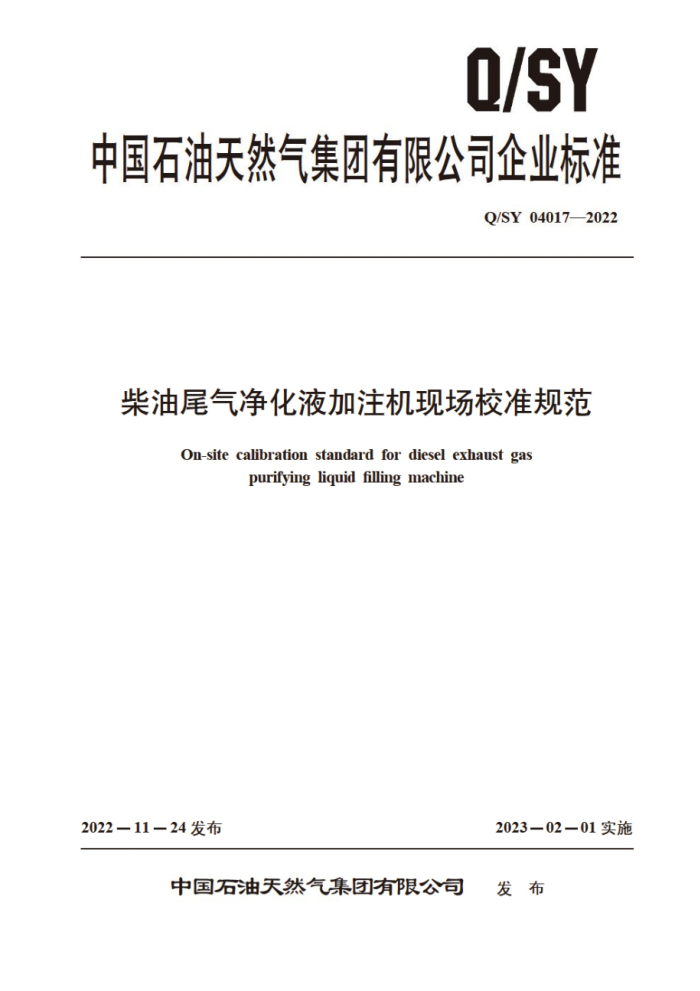

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY04017—2022
柴油尾气净化液加注机现场校准规范
On-site calibration standard for diesel exhaust gas
purifying liquid filling machine
2022—11—24发布
202302—01实施
中国石油天然气集团有限公司 发布 Q/SY 04017—2022
目 次
前言范围
I
1
规范性引用文件 3 术语和计量单位“ 3.1术语 3.2 计量单位概述
2
4
4.1 构造 4.2 工作原理 4.3 用途计量性能要求 5.1 加注机的最大允许误差 5.2 加注机的重复性误差 5.3 加注机的付费金额详通用技术要求 6.1 铭牌和标记 6.2 外观结构 6.3 封印及安全功能 6.4 液压系统材料要求加注机校准 7.1 校准条件 7.2 校准项目 7.3 校准方法 7.4 计算公式 7.5 数据处理 7.6 校准结果的处理 7.7 校准周期附录A（资料性） 校准证书/校准结果通知书内页信息及格式
........... Q/SY04017—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油天然气股份有限公司销售分公司提出，本文件由中国石油天然气集团有限公司标准化委员会石油产品销售及非油业务专业标准化技术委
员会归口。
本文件起草单位：甘肃销售分公司山东销售分公司、福建销售分公司。 本文件主要起草人：刘辉，陈强。徐学敏。亲树斌、彭剑、张爱忠、刘小明，潘登峰、王亮。
S I
II Q/SY04017—2022
柴油尾气净化液加注机现场校准规范
1范围
本文件规定了柴油尾气净化液加注机（以下简称“加注机”）的构造。工作原理，技术性能要求，以及现场校准的项目，方法，结果处理和校准周期，
本文件适用于加注机的现场校准
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件： 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB29518-2013柴油发动机氨氧化物还原剂 尿素水溶液（AUS32）
3术语和计量单位 3.1术语
下列术语和定义适用于车文件
3.1.1
柴油尾气净化液（尿素溶液）diesel exhaustpurification liquid（urea solution）工业上生产的尿素，只含有痕量缩二脉，氨和水溶液，不官醛和其他物质（如抗结块剂），不含
硫和硫化物，氯化物、硝酸盐和其他化合物。 3.1.2
柴油尾气净化液加注机 diesel exhaust purification liquid filling machine 用于给安装有SCR（选择性作化还原技术）尾气处理系统的柴油车添加柴油尾气净化液的一种
液体体积测量系统。 3.1.3
流量测量变换器fow measurement transducer 将液体的流动量转换为机械转动信号或电信号送给编码器的部件。
3.1.4
计控主板 measurement controlling board 主要由计量微处理器，监控微处理器，存储器等组成，能够接收编码器送来的加密电子
信号，生成加注量数据，并具有数据通信、送显，处理、存储、控制等功能的电路主板。 3.1.5
编码器 encoder 将流量测量变换器的机械转动信号或电信号转换为电子信号送给计控主板的部件。
1 Q/SY04017—2022
3.1.6
调整装置adiustment device 用于调整加注机示值误差，保证示值误差在最大允许误差之内的机构。
3.1.7
辅助装置ancillary device 用于执行特定功能的装置，直接参与细化，传送或显示测量结果。主要功能有：回零，复显，打
印、储存、价格显示、累计体积量显示，预置、自助支付等。 3.1.8
最小付费变量 minimum specified price deviation 单价与最小体积变量的乘积
3.1.9
重复性误差repeatability 重复性条件下所进行的测量结果中，示值误差的最大值与最小值之差。
3.1.10
最小体积变量 minimum specified quantity deviation 指示装置所显示的体积量的最小分辨值。
3.2计量单位
加注机的流量、温度、存储量的计量单位应符合表1的要求。
表1主要量的计量单位
单位升/分钟
量的名称瞬时流量累计体积量温度单位时间单位
单位符号 L/min
L ℃
升
摄氏度秒
4概述 4.1构造
加注机是由至少包含加注系 （潜泵机型除外）流量测量变换器 视液器、编码器、计控主板指示装置、加注枪等主要部件组成的液体体积测量系统。 4.2 工作原理
加注机在计控主板发出指令后，启动加注泵。柴油尾气净化液进人过滤器，在泵压作用下经流量测量变换器、管路、加注枪输出，并在指示装置上显示加注量、单价和金额。工作结构见图1。 4.3用途
加注机主要用于为安装有SCR尾气处理系统的柴油车添加柴油尾气净化液并计量加注量和累计体积量。 2 Q/SY04017—2022
指示装置
计控主板
编码器
薄量测量变换器
加注枪
过洁器
电机
储液罐潜泵
注：实线表述液体流动，虚线表示信号传递
图1 工作结构图
5计量性能要求 5.1 加注机的最大允许误差
加注机的最大允许误差为±0.30% 5.2 加注机的重复性误差
加注机的重复性误差不超过0.1%。 5.3 加注机的付费金额误差
加注机显示的付费金额不应大于单价和体积示值计算的付费金额，且两者之差的绝对值不超过最小金额量偏差。
6 通用技术要求 6.1 铭牌和标记 6.1.1加注机铭牌应标明：
a）制造厂家； b）产品名称； c）规格型号： d）制造年、月； e）出厂编号： f）流量范围： g）最大允许误差：
7 Q/SY04017—2022
h）温度范围； i）电源电压： j）防爆合格证编号及防爆标志： k）适用介质， 1)最小被测量。
6.1.2多于一条加注枪的加注机应标注加注枪编号。 6.2外观结构 6.2.1加注机的指示装置应显示单价、付费金额、交易的体积量。显示单价的每个数字的高度应不小于10mm：显示的付费金额、交易的体积量每个数字的高度应不小于4mm：显示的加注机体积量应是工况条件下的体积量。 6.2.2加注机应有视液器，以便能观察到介质中是否有气体。视液器应安装在流量测量变换器与加注枪之间。 6.2.3加注机管路系统应在计量器出口设有止回阀，防止液体反向流动。 6.2.4加注机流量测量变换器下游不应有旁路。 6.3封印及安全功能 6.3.1当加注机内涉及到计量的参数被非法变更时。加注机应能自动锁机 6.3.2对加注机可能影响其计量准确度而又没有保护的部件上应增加封印 封印位置应包括加注机调整装置处、编码器与流量测量变换器之间、计控主板与机体间。 6.3.3计控主板与指示装置的连接电缆中间不应有接插头。 6.3.4指示装置的显示控制板不应有可编程器件。 6.4液压系统材料要求
液压系统中与柴油尾气净化液直接接触的材料立能防止柴油尾气净化液的腐蚀。柴油尾气净化液流经加注机的液压系统后，柴油尾气净化液应符合GB29518-2013的要求
7加注机校准 7.1 校准条件 7.1.1 标准器和配套设备
标准器及其配件应满足表工的要求
表2标准器和配套设备技术要求
序号 1
设备名称标准金属量器（以下简称量器）
技术要求
量器的最大充许误差不超过土0.05%，容积不小于加注机的最小体积变量的1000 倍，并不小于校准流量下1min的排放量。必要时应有保温措施。材质使用不锈钢。量器必须为专项使用并保持清洁，不可混用其他介质准确度不小于0.05mm/m 测量范围满足-30℃～50℃，测量不确定度不大于0.2C，包含因子K=2。最小分度值不大于0.1C。时间常数小于10s 最大允许误差：±0.5s/d
水平仪
2
（量器无调平装置时使用）
3
电子温度计
秒表
4 4
