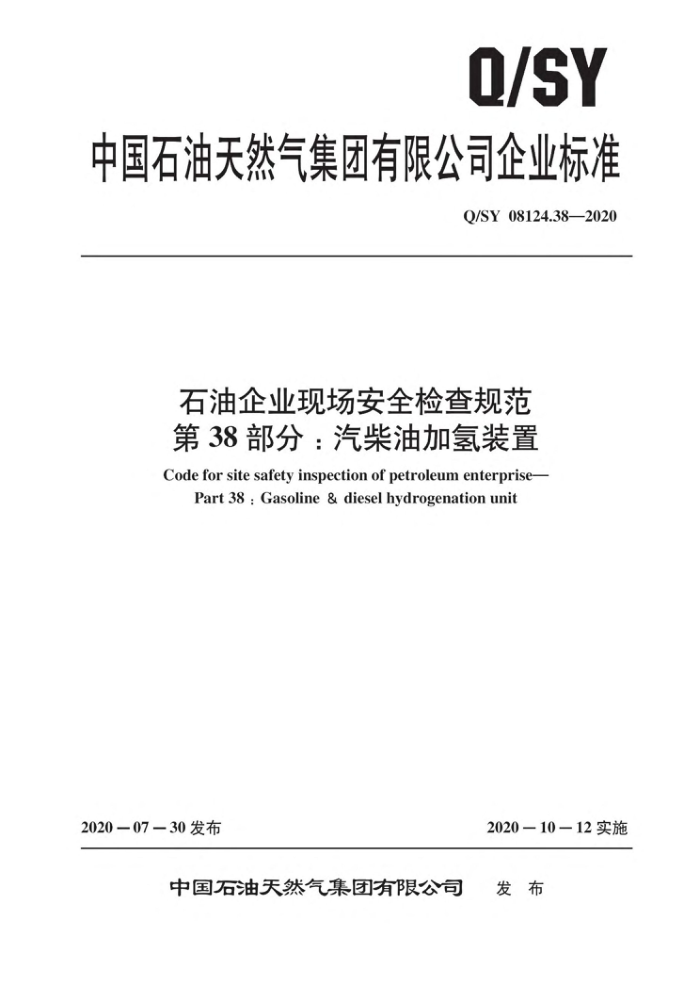

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 08124.38—2020
石油企业现场安全检查规范第38部分：汽柴油加氢装置 Code for site safety inspection of petroleum enterprise-
Part 38 : Gasoline & diesel hydrogenation unit
2020—10－12实施
2020—07—30发布
中国石油天然气集团有限公司 发布 Q/SY 08124.38—2020
目 次
前言
III
范围 2 规范性引用文件 3 术语和定义，总体要求
1
4
4.1 检查分类 4.2 检查频次 4.3 检查方法 4.4 检查程序检查内容
5
5.1 设备设施 5.2运行控制 5.3检维修检查、整改与验证
2
:16
16
6
附录A (规范性附录) 现场安全检查表附录B（规范性附录) 现场安全检查问题整改通知单附录C（规范性附录) 现场安全检查问题整改回复单参考文献·
17
33
34 Q/SY 08124.38—2020
前 言
Q/SY08124《石油企业现场安全检查规范》分为以下几个部分：
第1部分：物探地震作业；第2部分：钻井作业；第3部分：修井作业；第4部分：油田建设； -第6部分：测井作业；第7部分：管道施工作业；第8部分：移动式海洋钻井与修井平台作业；第9部分：天然气净化厂；第10部分：天然气集输站；第11部分：汽车加气站； -第12部分：采油作业；第13部分：油品销售；第14部分：采气作业；第15部分：油气集输作业；第16部分：海上油气生产； -第17部分：机械加工；第18部分：石油化工企业可燃液体常压储罐；第19部分：液化烃储罐；第20部分：钢管制造；第21部分：地下储气库站场；第22部分：火车装卸车栈台；第23部分：汽车装卸车栈台；第24部分：危险化学品仓储； -第25部分：聚丙烯装置；第26部分：煤层气地面建设第27部分：合成氨装置；第28部分：重整联合装置；第29部分：隔油池；第30部分：煤层气采气作业；第31部分：硫磺装置；第32部分：加氢裂化装置；第33部分：苯乙烯装置；第34部分：丙烯腈装置；第35部分：延迟焦化装置； -第36部分：煤层气钻井作业；第37部分：催化裂化装置；
I1I Q/SY 08124.38—2020
一一第38部分：汽柴油加氢装置；一第39部分：常减压装置。 本部分为Q/SY 08124的第38部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本部分起草单位：兰州石化分公司、独山子石化分公司、安全环保技术研究院。 本部分主要起草人：王治国、王娟、郝建龙、梁学福、李凌云、佳、马静远、左超、周景伦、
孙昀、张帅、吴金桓。
IV Q/SY 08124.38—2020
石油企业现场安全检查规范第38部分：汽柴油加氢装置
1范围
Q/SY08124的本部分规定了汽柴油加氢装置现场检查分类、检查频次、检查方法、检查程序、 检查内容及检查、整改和验证的管理要求。
本部分适用于汽柴油加氢装置正常运行状态下的现场安全检查。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB6067起重机械安全规程 GB 50016建筑设计防火规范 GB 50160石油化工企业设计防火标准 GB/T50493石油化工可燃气体和有毒气体检测报警设计标准 GB 50650石油化工装置防雷设计规范 TSG08特种设备使用管理规则 TSG21固定式压力容器安全技术监察规程
3术语和定义
下列术语和定义适用于本文件。
3.1
加氢反应系统hydrogenationreactionsystem 在氢压和催化剂存在下，使汽柴油中的硫、氧、氮等有害杂质转变为相应的硫化氢、水、氨而除
去，并使烯烃和二烯烃加氢饱和、芳烃部分加氢饱和，以改善油品质量的一种手段。 3.2
加热炉系统heatingfurnace system 加热炉是石油炼制、石油化工、煤化工、焦油加工、原油输送等工业中使用的热能输出设备，被
加热物质在管内流动介质为气体或液体，并且都是易燃易爆的物质，操作条件苛刻，同时长周期运转不间断操作，加热方式直接受火。
加氢装置加热炉主要为加氢反应器及分馏塔、稳定塔提供热源。
3.3
胺洗系统 amine washing system 主要作用是以贫富胺液溶剂，吸收循环氢内的硫化氢，保证循环氢中的氢气纯度达标。贫胺液由
溶剂再生装置提供，富胺液由溶剂再生装置回收加工后，循环利用。
1 Q/SY 08124.38—2020
3.4
分馏系统fractionating system 将加氢反应生成的含硫反应产物通过蒸馏，得到硫含量在指标范围内的汽柴油半成品的炼油
工艺。 3.5
临氢系统 on-hydrogen system 温度大于250℃，氢分压大于1.4MPa的加氢反应系统。
4总体要求
4.1检查分类 4.1.1根据企业组织机构实际情况，分级、分专业组织检查。分级检查应分为（但不限于）以下三级:
a）企业级现场安全检查； b）分厂级现场安全检查； c）车间级现场安全检查。
4.1.2各级安全检查应由各层级的分管领导组织各专业部门或专业人员实施。 4.2检查频次 4.2.1企业应规定各层级检查频次，宜参考以下频次：
a）企业级每年检查1次； b）分厂级每年检查1次； c）车间级每年检查1次。
4.2.2各级检查可结合本公司、本单位的HSE检查计划进行。 4.3检查方法
检查人员宜选取以下方法开展检查：观察法、询问法、查阅法、测量法、取证法、验证法、检查表法、演示法等。 4.4检查程序
检查程序包括以下内容： a）检查应制订计划，检查时间、人员及内容应满足检查质量要求； b）检查人员应提前准备好检查需要的工具和资料，穿戴好适合检查场所的劳动保护用品； c）检查人员进入现场时，自觉接受入厂安全告知，掌握现场安全管理要求、危险源和应急疏散
路线； d）检查人员应真实记录发现的问题，与被检查人员进行必要沟通，及时追溯管理问题； e）对于现场检查出的问题，属地单位应进行分析，查找原因，对同类问题进行整改，避免重复
出现； f）对于现场安全检查出的问题，能立即整改的立即整改，不能立即整改的应制订整改方案，并
责成专人限期完成整改；在未整改完成前，属地单位应制订相应的防范措施，重点监督防范；
g）对于检查出的问题及整改情况，要跟踪到底，闭环管理，并保存相关材料。
