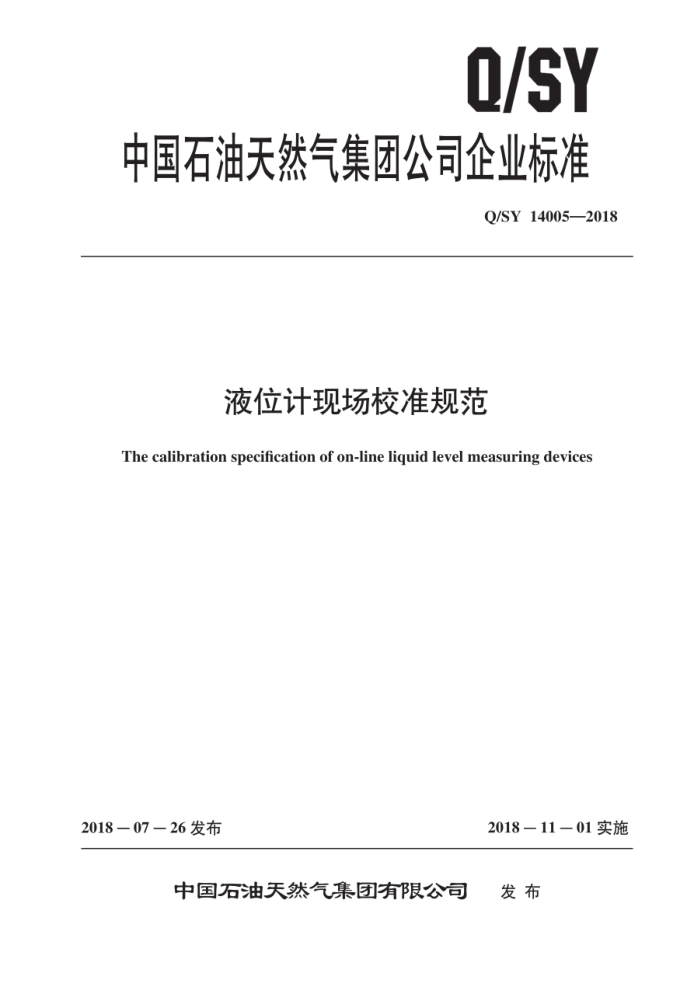

Q/SY
中国石油天然气集团公司企业标准
Q/SY 14005—2018
液位计现场校准规范
The calibration specification of on-line liquid level measuring devices
2018－07—26发布
2018－11－01实施
发布
中国石油天然气集团有限公司 Q/SY14005—2018
目 次
前言范围 2 规范性引用文件 3 术语和定义 4. 综述技术要求 5.1 通用技术要求 5.2 液位计的最大允许误差 6校准条件 6.1环境条件 6.2校准设备现场校准分类和校准方法 7.1现场校准分类 7.2 校准方法 7.3误差符合性评定校准结果
1
上
8
复校时间间隔
9
附录A（资料性附录） 液位计现场校准原始记录格式附录B（资料性附录） 液计现场校证书内页格式附录C（资料性附录） 液位计现场校准结果测量不确定度评定实例 Q/SY14005—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准起草单位：大庆石油管理局技术监督中心、西北销售公司、四川销售分公司。新疆油田分
公司、东北销售公司、长庆油田、大庆石化公司。
本标准主要起草人：薛国民、刘振彪、王新亮、何建华、施斌、王玉博、刘杰、关聪、张轶智，畅孝科、杨培敏。
1I Q/SY14005—2018
液位计现场校准规范
1范围
本标准规定了安装在常压储罐（含立式储罐，卧式储罐）中液位计的技术要求，校推条件，现场
校准分类和校准方法。
本标准适用于安装在常压罐中的液位计安装后的现场初始校准和使用中的现场校准。本标准不适用于安装在LNG储罐中液位计的现场校准。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件。仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13236石油和液体石油产品储罐液位手工测量设备 JF1014罐内液体石油产品
3术语和定义
下列术语和定义适用于本文件。
3.1
实高dip:innage 测深基准点和液面之间的垂直距离，即测深基准点以上的罐内液体高度。用符号H。表示。
3.2
测深基准板dippingdatumplate 在计量参照点正下方，为手工测量液体深度提供固定接触面而设置的水平金属板。
3.3
测深基准点dippingdatumpoint 位于测深基准板上，是测深钢卷尺距与测深基准板的接触点。
3.4
计量口gauge-hatch 在储罐顶部为测深、测空、测温和／或取样而设立的开口。
3.5
计量参照点gaugingreferencepoint 为指示手工测深或测空的位置（上部基准），在测深基准点正上方计量口上清晰标注的点。
3.6
空高ullageoutqage 计量参照点到油面的垂直距离。用符号Hk表示。
1 Q/SY14005—2018
3.7
参照高度referenceheight 计量参照点到测深基准点的垂直距离。用符号Hc表示。
4综述
储罐液位测量系统如图1所示，液位计用于实时监测液位高度值，测量目的包括：企业内部交接
计量、计算储罐罐容（盘库）、实时监控储罐液位的变化等。测深钢卷尺或者便携式电子计量装置测量的储罐液位高度值可根据需要用于液位计现场初始校准和使用中校准。
菠面
He
a）立式储罐
液面
He
Hs
b）卧式储罐
说明：
液位计：计量口：测深钢卷尺或便携式电子计量装置：计量参照点：计量罐（稳液管）：测深基准点。
2
图1立式储罐、卧式储罐液位测量系统示意图
2 Q/SY 14005—2018
5技术要求
5.1通用技术要求 5.1.1现场校准时应有液位计使用单位人员的配合，并严格执行相关的HSE规定和规章制度。 5.1.2在安全防爆场所校准时。所使用的校准设备，工具应符合现场规定的安全防爆等级要求。 5.1.3使用测深钢卷尺或便携式电子计量装置等校准设备进行校准的过程中，应按检定或校准证书给出的修正值对测量结果进行修正。 5.1.4校准应在储罐无液体收发作业的静态条件下进行。在液体输转之后，储罐内液位在校准前应留出一定的稳定时间，宜符合JF1014的规定。 5.2液位计的最大允许误差 5.2.1液位计的固有误差是指液位计在规定控制条件下检定或校准时的误差，基于体积量计量交接用的液位计的固有误差应不超过土1mm。 5.2.2安装和运行条件对液位计会造成附加误差，基于体积量计量交接用的液位计安装和运行条件带来的误差，对于立式储罐应不超过土3mm，对于卧式储罐应不超过土2mm。 5.2.3液位计的最大允许误差应综合考虑液位计固有误差和安装运行条件造成的误差，最大允许误差应满足表1的要求。
表1液位计的最大允许误差
单位为毫米
最大允许误差
误差分类固有误差
立式储罐 ±1 ±3 ±4
卧式储罐 ±1 ±2 ±3
安装和运行条件造成的误差
最大允许误差
6校准条件 6.1 1环境条件
校准不能在不利天气（如狂风。暴雨雪等）情况下进行，风力不超过4级。 6.2校准设备 6.2.1液位计现场校准设备为测深钢卷尺或便携式电子计量装置。 6.2.2测深钢卷尺和便携式电子计量装置的技术要求应满足GB/T13236中规定的要求。 6.2.3测深钢卷尺或者便携式电子计量装置在使用前应经有资质的检定或校准机构检定或校准合格并具有有效期内的检定或校准证书。
7现场校准分类和校准方法 7.1现场校准分类 7.1.1现场初始校准 7.1.1.1现场初始校准是液位计安装后投人使用前对液位计进行的现场校准。
3 Q/SY14005—2018 7.1.1.2现场初始校准分为空高法和实高法两种，可根据现场实际情况择优选择或者组合使用。 7.1.1.3现场初始校准应在储罐工作容量的上、中、下各三分之一区间对应的液位校准点上进行校准。 7.1.1.43 现场初始校准在三个不同液位上校准时间间隔应尽可能短 7.1.2使用中校准 7.1.2.1 使用中校准是液位计投人使用后对液位计进行的现场校准。 7.1.2.2 使用中校准分为空高法，实高法和液位差法三种，可根据现场实际情况择优选择或者组合使用。 7.1.2.3 使用中校准只需在储罐正常运行的常用液位（一个液位）校准点上进行。 7.2校准方法 7.2.1空高法校准 7.2.1.1 参照高度测量
在液位校准点上，通过计量口手工测量参照高度，直到3次连续测量数值之差不超过土1mm范围内，或者5次连续测量数值之差不超过土2mm范围内，计算这些连续测量数值的算术平均值。如果手工测量的参照高度和被校准液位计中记录的参照高度之差超过土2mm。校准工作进行前应查明原因，解决后再实施校准。 7.2.1.2 空高测量
在液位校推点上，通过计量口手工测量空高，在重复性条件下，直到3次连续测得的读数之差不
超过±1mm，或者5次连续测得的读数之差不超过±2mm，计算这些连续空高的算术平均值。 7.2.1.3等效实高计算
用平均参照高度减去平均空高得出等效实高。
Hs-Hc-Hk
(1)
式中： Hs—f 储罐的等效实高，mm； Hc一储罐的3次（或5次）平均参照高度，mm： Hk一储罐的3次（或5次）平均空高，mm。
7.2.1.4液位计示值
上罐前记录液位计的读数，上罐后再次记录液位计的读数，两者之差不超过土1mm，方可进行手工测量。手工测量空高后，立即记录液位计的读数，并与手工测量前液位计读数进行对比，两者之差不超过土1mm，即确认在手工测量期间液位计读数没有发生变化。以手工测量后的液位计读数作为液位计示值。如果液位计读数变化超过土1mm，则应先查明原因，核实储罐是否有收发作业，阀门泄漏等问题，解决后再实施校准。 7.2.1.5液位计示值误差计算
计算液位计示值与手工测量计算出来的等效实高之差作为液位计示值误差。
4
