JJF

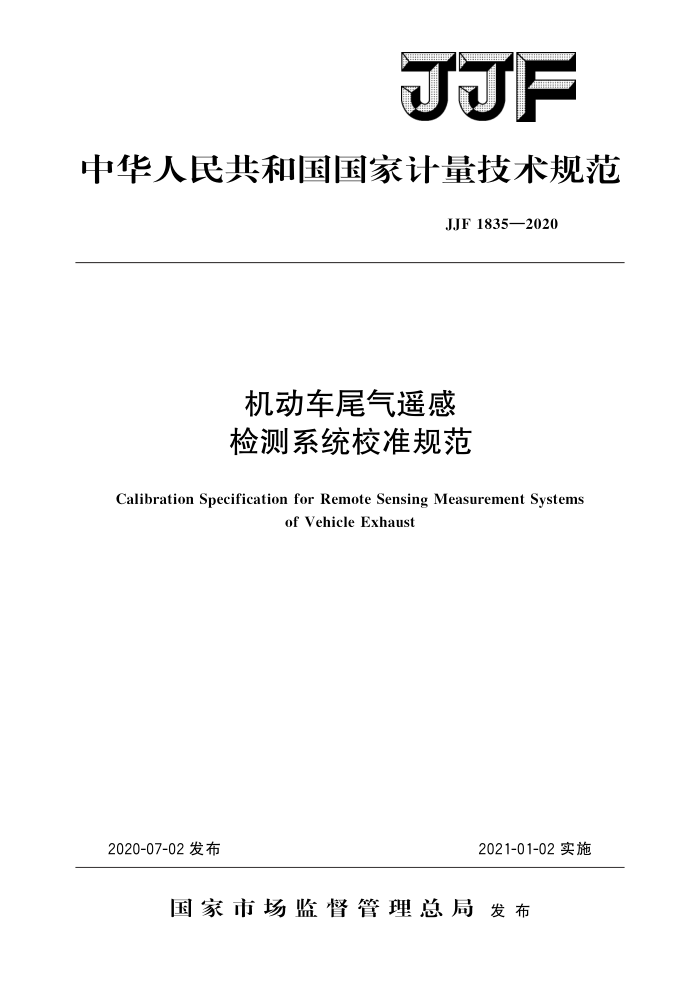

中华人民共和国国家计量技术规范
JJF1835—2020
机动车尾气遥感检测系统校准规范
Calibration Specification for Remote Sensing Measurement Systems
of Vehicle Exhaust
2020-07-02发布
2021-01-02实施
国家市场监督管理总局发布 JJF1835—2020
机动车尾气遥感检测系统校准规范
JJF 1835—2020
Calibration Specification for Remote Sensing Measurement Systems of Vehicle Exhaust
归口单位：全国法制计量管理计量技术委员会
主要起草单位：北京市计量检测科学研究院
安徽宝龙环保科技有限公司
参加起草单位：山西省计量科学研究院
广东胜霏尔环境科技有限公司
深圳市安车检测股份有限公司
杭州博测检测科技有限公司
本规范委托全国法制计量管理计量技术委员会负责解释 JJF1835—2020
本规范主要起草人：
刘 」育（北京市计量检测科学研究院）刘嘉靖（北京市计量检测科学研究院）洪顺坤（安徽宝龙环保科技有限公司）
参加起草人：
白敏 (山西省计量科学研究院) 郑志强（广东胜霏尔环境科技有限公司）潘国飞（深圳市安车检测股份有限公司）晖（杭州博测检测科技有限公司）
王 JJF1835—2020
目 录
引言 1
I
范围 2 引用文件 3 术语 3.1 遥感检测法 3.2 机动车尾气 3.3 不透光度 3. 4 标准减光片 3. 5 背景值 4 概述 5 计量特性 5. 1 尾气测量装置 5. 2 测速装置 5.3 道路坡度测量装置 5. 4 气象参数测量装置 6 校准条件 6.1环境条件 6.2校准标准器及其他设备 7 校准项目及校准方法 7. 1 气体测量装置 7. 2 不透光度测量装置 7. 3 测速装置 7. 4 道路坡度测量装置 7. 5 气象参数测量装置 8校准结果表达 . 8.1 校准数据处理 8.2 校准结果的不确定度评定 8.3校准证书 9复校时间间隔附录A标准气体及其浓度要求附录B机动车尾气遥感检测系统校准记录· 附录 C 机动车尾气遥感检测系统校准证书内页格式附录 D 机动车尾气遥感检测系统的示值误差校准不确定度评定示例，
X
10
10) 10) (10) (10) (11 ) 12) (15) (16)
I JJF1835—2020
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》为基础性系列规范进行制定
本规范主要参考HJ845《在用柴油车排气污染物测量方法及技术要求 （遥感检测法）》、JB/T11996《机动车尾气遥测设备通用技术要求》编制而成。
本规范为首次发布。
II JJF1835—2020
机动车尾气遥感检测系统校准规范
1范围
本规范适用于机动车尾气遥感检测系统的校准。
2引用文件
本规范引用了下列文件： HJ845在用柴油车排气污染物测量方法及技术要求（遥感检测法） B/T11996机动车尾气遥测设备通用技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
3.1遥感检测法remotesensingmethod
利用光学原理远距离感应测量行驶中机动车尾气浓度的方法。 ［来源：HJ845一2017，3.2，有修改
3.2机动车尾气Vehicleexhaust
机动车排气管排放出的气态污染物和颗粒物，在本规范中指CO、CO2、HC、NO 和颗粒物。 3.3不透光度opacity
从光源发出的光穿过机动车排气烟羽到达仪器光接收器的光通量吸收百分比，一般用符号N表示。
［来源：HJ845—2017，3.8，有修改 3.4标准减光片standardreducinglightdimmer
一种用物理的方法按照规定的比例阻挡光通过的标准器，该比例值为标准减光片的
不透光度。 3.5背景值backgroundvalue
在遥感检测机动车尾气前的环境气体状态，指环境本底值。
4概述
机动车尾气遥感检测系统（以下简称遥测系统）是在一定的气象条件和道路坡度的情况下，利用遥感的方法对在规定的速度范围内行驶的机动车进行尾气检测的测量系统。它可以在不影响机动车正常行驶的情况下测量道路上机动车的尾气量值。其工作原理是：遥测系统主机发射出光束，当机动车通过时，尾气对光束产生干扰，接收端接收到的光的光谱、强度等特征会发生变化，这种变化可以反映被测量尾气的浓度或者不透光度的变化。目前遥测系统采用的光源有激光、红外线热辐射光、紫外光及黄绿光。
1 JJF1835—2020
表4道路坡度装置的测量范围及最大允许误差
序号 1
校准项目坡度
测量范围 -15.0°~15.0°
最大允许误差
±0.5°
5.4气象参数测量装置
气象参数测量装置的测量范围及最大允许误差，一般符合表5给出的要求。
表5气象参数测量装置的测量范围及最大允许误差
最大允许误差
序号 校准项目
测量范围
绝对最大允许误差 相对最大允许误差
温度相对湿度大气压力风速
（-30～50)℃ 5.0%~95% (70~106)kPa (0.5~20)m/s
±1℃
1
±3.0%FS ±5.0% ±10.0%
2 3
4
注：本规范中的计量特性不作合格判定，仅供参考。
6 校准条件 6.1环境条件 6.1.1环境温度：（5~45)℃。 6.1.2环境相对湿度：≤80%。 6.1.3 供电电源：电压（220士22）V；频率（50士1）Hz。 6.1.4大气压：（70～106）kPa。 6.1.5风速：（0~20）m/s。 6.2校准标准器及其他设备 6.2.1标准物质
气体标准物质包括氮中CO、CO，、C.H。、NO及氮中1，3-丁二烯，其标准气体摩尔分数的相对扩展不确定度Url=2%（k=2）。气体标准物质的摩尔分数见附录A，具体配制的标称值的变化范围应不超过表A.1、表A.2所规定标准值的士3%。
标准气体的摩尔分数见附录A中的表A.1和表A.2，其分别适用于不同遥测系统，使用时根据被校准遥测系统来选择。
不透光度检测用标准器：标准减光片。 标准减光片不透光度值约为10%、20%、30%、40%、50%。标准减光片在（320～
780）nm波长范围内，扩展不确定度应不大于0.6%（k=2）。 6.2.2标准仪器设备及辅助装置
校准用标准仪器设备及辅助装置见表6。
3
