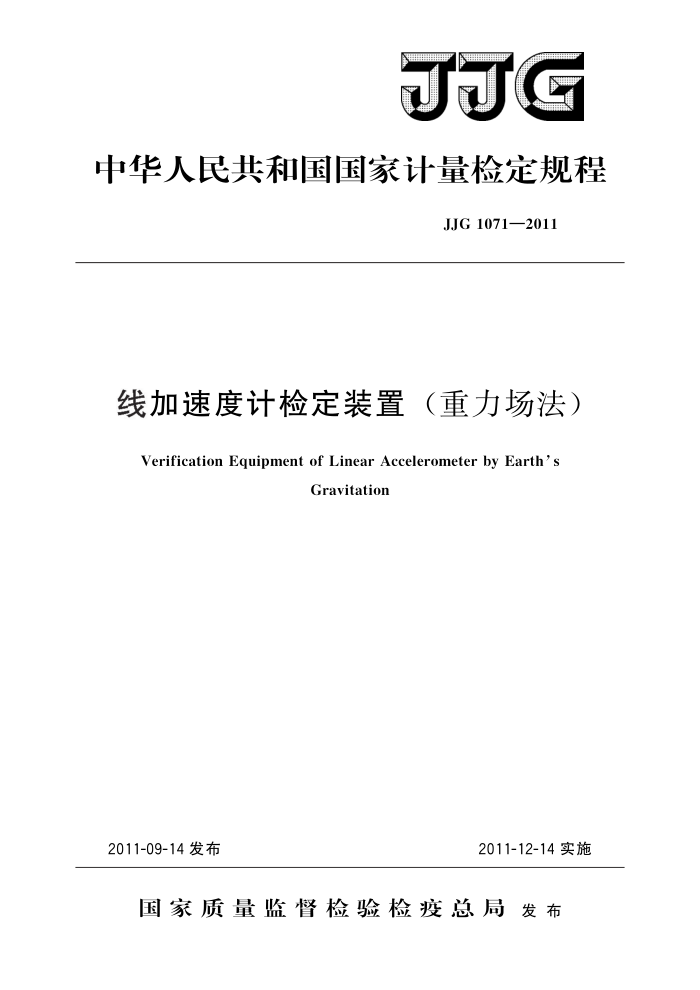

JJG
中华人民共和国国家计量检定规程
JJG1071—2011
线加速度计检定装置（重力场法）
Verification Equipment of Linear Accelerometer by Earth's
Gravitation
2011-12-14实施
2011-09-14发布
国家质量监督检验检疫总局发布 JJG 1071—2011
线加速度计检定装置（重力场法）检定规程
JJG 1071—2011
Verification Regulation of Verification Equipment of Linear Accelerometer by Earth's Gravitation
本规程经国家质量监督检验检疫总局于2011年9月14日批准，并自
2011年12月14日起实施。
归口单位：全国惯性技术计量技术委员会
主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所
参加起草单位：中国兵器工业集团公司第二○三研究所
中国航空工业集团公司空空导弹研究院
本规程委托全国惯性技术计量技术委员会负责解释 JJG 1071—2011
本规程主要起草人：
董雪明（中国航空工业集团公司北京长城计量测试技术研究所）熊磊（中国航空工业集团公司北京长城计量测试技术研究所）何懿才（中国航空工业集团公司北京长城计量测试技术研究所）
参加起草人：
余晓伟（中国兵器工业集团公司第二○三研究所）何海洋（中国航空工业集团公司空空导弹研究院） JJG1071—2011
目 录
1 范围· 2 引用文件 3 术语.
(1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (4) (5) (12) (12) (13) (15) (16) (17) (21) (22)
概述··· 4.1组成和原理 4.2用途··. 5 计量性能要求 6 通用技术要求 6.1外观及附件要求 6.2其他技术要求 7计量器具控制. 7.1检定条件…. 7. 2 检定项目.. 7. 3 检定方法· 7. 4 检定结果的处理 7. 5 检定周期附录A 测量不确定度评定实例附录 B 角位置定位误差直接检定法计算实例附录 C 角位置定位重复性检定计算实例附录 D 检定原始记录格式附录E 检定证书内页格式附录F 检定结果通知书内页格式
4 JJG1071—2011
线加速度计检定装置（重力场法）检定规程
1范围
本规程适用于在重力场中基于精密分度法的线加速度计检定装置的首次检定、后续检定和使用中检查。
2引用文件
GJB585A惯性技术术语 GJB1801一1993惯性技术测试设备主要性能试验方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
以下术语和定义适用于本规程： 3.1线加速度计检定装置（重力场法） verificationequipmentoflinearaccelerometer by earth's gravitation
在重力场中利用重力加速度在被检线加速度计输入轴方向的分量，检定线加速度计性能参数的装置。 3.2精密分度装置precisiondigitialdividingequipment
能够精密给出被检加速度计输人轴方向与重力加速度方向夹角的装置。
3.3精密分度装置的零位zeroofprecisiondigitialdividingequipment
安装夹具上被检加速度计安装面的法线与精密分度装置回转轴线垂直，且安装面的法线与精密分度装置回转轴线所确定的平面与水平面平行，同时被检加速度计的摆轴处于同一平面上时精密分度装置的示值。 3.4夹具水平方向安装误差mountingerrorof fixtureinhorizontaldirection
当精密分度装置处于零位时，安装夹具上安装被检加速度计的安装面与水平面，在精密分度装置回转轴线垂直平面上的夹角。 3.5夹具垂直方向安装误差mountingerroroffixtureinverticaldirection
当精密分度装置处于零位时，安装夹具上安装被检加速度计的安装面与水平面，在
精密分度装置回转轴线与重力加速度方向所确定平面上的夹角。
4概述 4.1组成和原理 4.1.1组成
线加速度计检定装置（重力场法）（以下简称“检定装置”）包括精密分度装置、电子水平仪（或光电自准直仪）、安装夹具（以下简称“夹具”）和电气连接装置及电源、
1 JJG1071—2011
数据采集和处理系统等部分，也可包括温度试验箱。其组成结构示意如图1所示。
注：当开展线加速度计的温度系数检定时，必须配备温度试验箱。
被检加速度计
F
精密分度装置
登
置
数据采集、处理系统
温度试验箱
图1 检定装置组成示意图
4.1.2工作原理
由精密分度装置带动线加速度计（以下简称“加速度计”）在与重力加速度垂直的方向转动，利用重力加速度在加速度计输入轴上的分量输人，对加速度计进行检定或校准，其原理如图2所示。 4.2用途
检定装置主要用于对加速度计的模型方程系数（包括零偏、标度因数等）的检定或校准，当检定装置包含温度试验箱时，也可以进行加速度计温度系数的校准。
sinOcosd
回转轴线
水平线
图2加速度计重力场法检定原理图
5计量性能要求
根据检定装置准确度等级不同，主要性能应满足表1要求。
2 JJG1071—2011
表1 检定装置主要性能要求 1等
2等
3等
4等
5等
6等
检定装置准确度等级精密分度装置
(g)1.0X10-6 4.8X10-6 1.0X10-5 4.8X10 1.0×10 4.8X10
扩展不确定度（k=2） (") 0. 2 夹具水平方向安装误差 (") ±1 夹具垂直方向安装误差 (") ±5 6通用技术要求 6.1外观及附件要求 6.1.1检定装置应具有铭牌，标明装置的名称、型号、规格、出厂编号、制造厂家或研制单位等。 6.1.2检定装置的被检产品安装面（夹具表面）不应有毛刺和明显划伤，不应有腐蚀或碰伤。 6.1.3检定装置应配套齐全，连接可靠，应备有使用和维护说明书以及保证其正确使用的信息、通用标志等。 6.2其他技术要求 6.2.1检定装置配套使用的数据采集和处理系统应根据其准确度等级进行选择，如数字电压表、数据采集卡的选择应满足该检定装置准确度等级要求。 6.2.2检定装置配套使用的电子水平仪（或光电自准直仪）应满足装置开展检定工作的要求。 6.2.3当检定装置包含温度试验箱时，应有校准证书或检定证书。
2. 0 ±10 ±20
10 ±20 ±30
60 ±60 ±60
1. 0 ±5 ±10
20 ±20 ±30
注：温度试验箱应该先由相关计量部门校准或检定，本规程不检定该项目，其校准结果或检定
结果应满足用户的使用要求。
6.2.4检定装置的生产厂家或研制单位应给出其最大使用功率、安全电流等要求，还应根据检定装置准确度等级给出安装要求。 6.2.5根据检定装置的准确度等级还应有相应的隔振以及倾斜角变化等要求
7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查， 7.1检定条件 7.1.1检定环境条件
检定前应检查检定装置的安装基础，检查结果应满足生产厂家给出的装置使用要求。其他环境条件及其要求如下：
a）环境温度：20℃士2℃，每小时变化不大于0.5℃； b）相对湿度：20%～80%。
7.1.2检定用仪器的技术要求
检定用仪器的技术要求如表2所示。
3 JJG1071—2011
表2检定用仪器、设备及指标要求
检定用仪器、设备及指标测量范围
序号 被检项目和辅助用具
名称
技术指标
外观、附件及工作正常性
1
10"及以上
12或24面 17或23面
4等
5" 1" 0. 5* 0. 1" 10"及以上
正多面棱体
0°～+360°
23面 23面 23面
3等
2等
精密分度装置
2
-1'~+1' -100"～+100" -100"～+100" 分度值：≤0.5"示值误差：土0.5" -20"～+20" 分度值：≤0.02" 示值误差：土0.2" -5"~～+5" 分度值：≤0.01"示值误差：土0.05"
分度值：≤1" 示值误差：土1"
5" 1" 0. 5" 0. 1"
光电自准直仪
示值误差： I挡：±2" IⅡ挡：±1"
电子水平仪 0.5°~+0.5°
夹具水平方向安装误差夹具垂直方向安装误差
光电自准直仪平面镜硅油盘五棱镜
分度值： ≤0.02" 1级反射角≤1" 转向角≤1"
示值误差： ±0. 2"
-20"～+20″
辅助用具
-
检定项目检定项目见表3。
7. 2
表3检定项目表
序号 1
首次检定 后续检定 使用中检查
检定项目
+
外观、附件及工作正常性
+ + + X X + +
+ + + + + + +
角位置定位误差角位置定位重复性角位置定位分辨力
2
精密分度装置
主轴回转误差
3 4
夹具水平方向安装误差夹具垂直方向安装误差
+
注：表中“十”表示应检定的项目；“二”表示可不检定的项目
