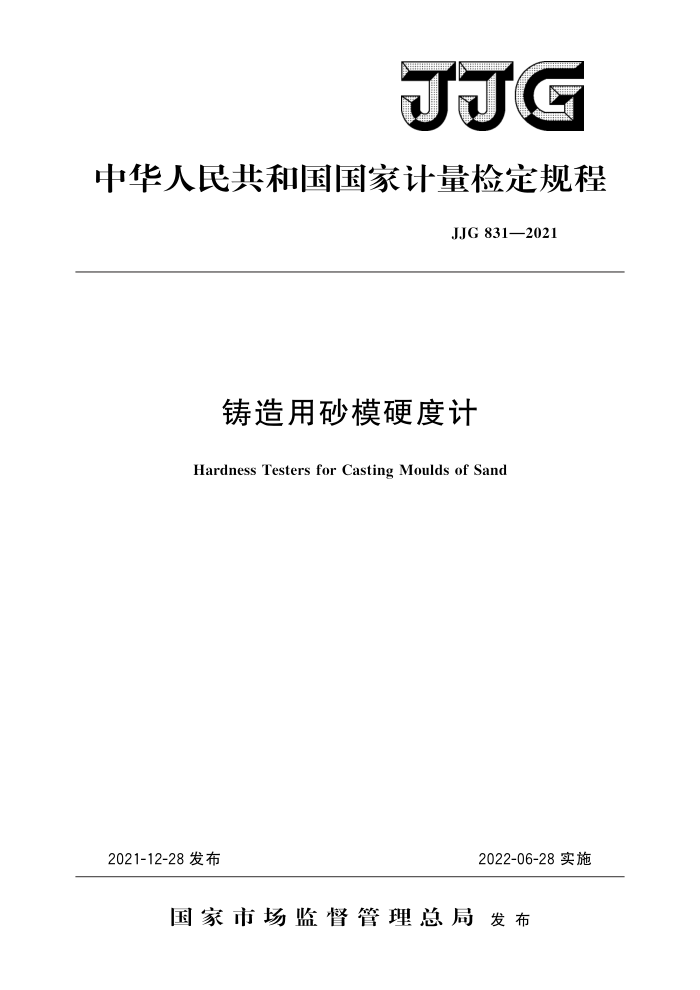

JJG
中华人民共和国国家计量检定规程
JJG 831—2021
铸造用砂模硬度计
Hardness Testers for Casting Moulds of Sand
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJG 831—2021
铸造用砂模硬度计检定规程
JJG 831—2021 代替JJG831—1993
Verification Regulation of Hardness
Testers for Casting Moulds of Sand
归口单位：全国力值硬度重力计量技术委员会
主要起草单位：广东省计量科学研究院
河北省计量监督检测研究院
中山市质量计量监督检测所
辽宁省计量科学研究院
参加起草单位：中国计量科学研究院
无锡市三峰仪器设备有限公司
本规程委托全国力值硬度重力计量技术委员会负责解释 JJG 831—2021
本规程主要起草人：
何广霖（广东省计量科学研究院）王小终 （河北省计量监督检测研究院）麦伟明（中山市质量计量监督检测所）刘伟 (辽宁省计量科学研究院)
参加起草人：
叶明（中国计量科学研究院）
支合一（无锡市三峰仪器设备有限公司） JJG831—2021
目 录
引言
(Ⅱ) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (6) (6) (7) (9) (11)
范围· 2 引用文件. 3 概述 4 计量性能要求· 4.1压头的伸出长度.. 4. 2 测量指示机构 4.3 压头外观状况及参数 4.4弹簧试验力· 5
1
通用技术要求. 5. 1 外观…·· 5.2 指示机构…· 5.3 主轴测量杆 6 计量器具控制 6.1 环境条件· 6.2 检定用器具· 6.3 检定项目 6.4 检定方法. 6.5 检定结果处理 6.6 检定周期· 附录A 铸造砂模硬度计检定记录格式附录 B 铸造砂模硬度计检定证书内页格式附录C 铸造砂模硬度计检定结果通知书内页格式
- JJG 831—2021
引言
本规程按照JJF1002一2010《国家计量检定规程编写规则》起草。 本规程代替JJG831一1993《铸造用湿型表面硬度计》，与JJG831一1993相比，本
规程主要技术变化如下：
规程名称由原来的《铸造用湿型表面硬度计》改为《铸造用砂模硬度计》，适
用范围增加HCSd、HCSg等标尺；
将试验力允差从相对值改为绝对值（见6.4.7）。 本规程的历次版本发布情况：
JJG831—1993。
II JJG831—2021
铸造用砂模硬度计检定规程
1范围
本规程适用于手持或配有固定支架的铸造用砂模硬度计的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG144标准测力仪 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
铸造用砂模硬度计（以下简称硬度计）用于各种铸件用砂造模具成型时硬度的测
定，主要由压头、弹簧、指示机构部分构成。其试验原理是将一定形状的压头，在弹簧试验力作用下，以0.025mm为一个硬度单位，压人砂模并使压足贴紧被测样品表面，指示机构显示出其测量结果。通过硬度值检查铸造砂模的紧实程度。
压头的伸出长度与硬度计示值的关系应符合公式（1）的要求。
L 0.025
(1)
HCS=100
式中： HCS一铸造砂模硬度；
压头伸出长度，mm。
1
按压头形状和试验力，有HCSa、HCSb、HCSc、HCSd、HCSg五种标尺。参数见表1、表2。
表1压头几何参数及适用类别
硬度标尺
图形
几何参数（2.5±0.1）mm
适用类别
SR L SR
细砂。高密度、低强度铸造模
田
HCSa
(2.5±0.04）mm
(12.7±0.2）mm
粗砂。低密度、较高强度铸造模
HCSb
L
(2.5±0.04）mm
SR
1 JJG831—2021
表 1 压头几何参数及适用类别（续）
硬度标尺
图形
适用类别
几何参数（1.2±0.05）mm
SR
树脂砂。高密度、 高强度、致密铸造模
80°±2°
HCSc
αr
SR
L SR
(2.5±0.04)mm
(20.0±0.5）mm
树脂砂。高密度、 高强度、致密特殊铸造模
HCSd
90°±2°
Q L
SR
(2.5±0.04）mm
(9.0±0.2）mm
Di
经烘干或表面化学干燥铸造模
HCSg
(3.2±0.1)mm
D. L 表 2 试验力参数
D
D,
(2.5±0.04）mm
硬度标尺 HCSc
HCSg
HCSb
HCSa
HCSd
硬度计示值/HCS
试验力标称值/N
0. 49 1. 40 2.31 3. 23 4. 14 5. 05 5. 96 6.87 7. 79 8. 70 9.61 ±0.23
1.76 3. 06 4. 35 5. 65 6. 94 8. 24 9.53 10.83 12.12 13.42 14.71 ±0.32
0. 49 1. 91 3. 33 4.76 6.18 7. 60 9.02 10.44 11.87 13.29 14.71 ±0.36
0 10 20 30 40 50 60 70 80 90 100 允差/N
0.883 1.027 1.171 1.315 1.459 1.603 1.748 1.892 2.036 2.180 2.324 ±0.036
0 1. 96 3. 92 5.88 7.84 9.81 11. 77 13.73 15.69 17.65 19.61 ±0. 49
2 JJG831—2021
4计量性能要求
4.1压头的伸出长度
压头伸出长度应为（2.50士0.04）mm。 4.2测量指示机构 4.2.1压头伸出量最大时，硬度计示值为（0.0士1.0）HCS。 4.2.2压头伸出量1.25mm时，硬度计示值为（50.0士1.0）HCS。 4.2.3压头伸出量0mm时，硬度计示值为（100.0士1.0）HCS。 4.3压头外观状况及参数 4.3.1压头表面粗糙度
压头顶端的中心点应在主轴测量杆的轴线上，压头整体表面应光滑耳无表面缺陷，
其表面粗糙度Ra最大值为1.6um。 4.3.2压头的硬度
压头的硬度不低于700HV。 4.3.3压头的几何参数
压头的几何参数应符合表1的要求。
4.4弹簧试验力
各硬度标尺的试验力应符合表2的要求。
5通用技术要求
5.1外观
硬度计上应注有产品名称、型号规格、编号和制造厂商。其外表面及压足底面不得有严重的锈蚀、毛刺、剥落等缺陷。 5.2指示机构 5.2.1模拟式硬度计的表蒙应透明、清洁；表盘的刻线等宽、清晰，刻度均等；指针不得弯曲及与刻度盘、表蒙有任何接触；指针尖端宽度不大于分度值的于 带有从动针
5
的硬度计，应以从动针的位置读取示值。在全程测量范围内指针的移动不得有任何卡滞或颤动的现象。 5.2.2数字式硬度计的显示应清晰、完整、连续、稳定。 5.2.3模拟式的硬度计分度值不大于1HCS；数字式硬度计分辨力不大于0.5HCS 5.3主轴测量杆
在推动主轴测量杆及压头时，主轴测量杆及压头的进退运动应连续、灵活、平稳，不得有任何滞、卡、旋动的现象。
6计量器具控制 6.1环境条件
硬度计应在（23士5）℃，相对湿度≤80%，无震动、无腐蚀性气体的环境条件下进
3
