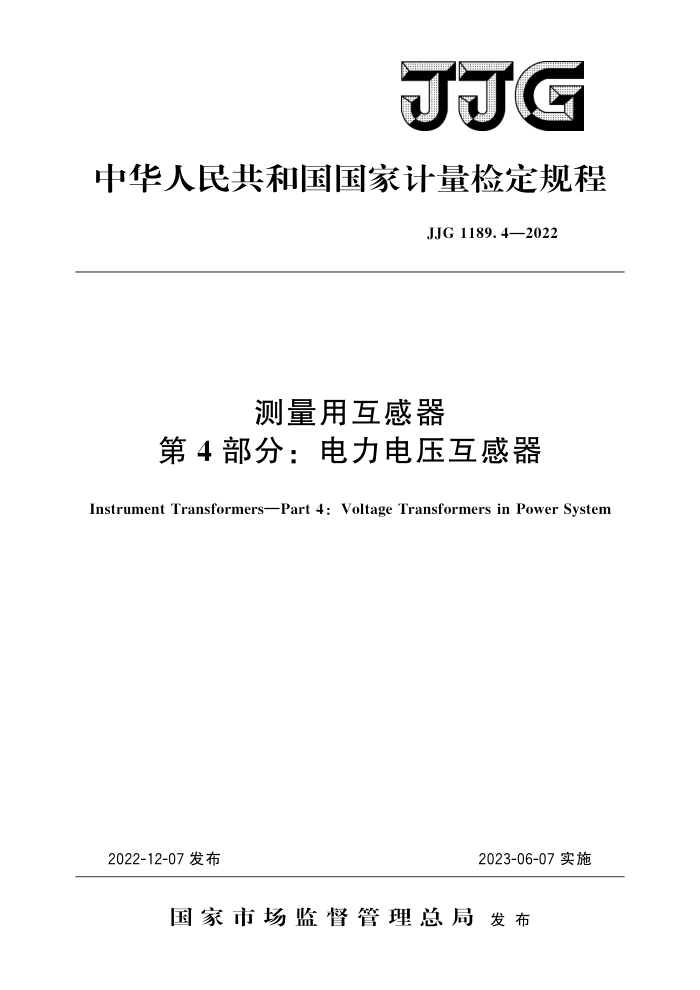

JJG
中华人民共和国国家计量检定规程
JJG1189.4—2022
测量用互感器
第4部分：电力电压互感器
Instrument Transformers-Part 4:Voltage Transformers in Power System
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJG1189.4—2022
测量用互感器
第4部分：电力电压互感器
JJG1189.4—2022 代替JJG1021—2007 电力电压互感器部分
检定规程
Verification Regulation of Instrument
Transformers Part 4 : Voltage Transformers in Power System
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
国网浙江省电力有限公司营销服务中心
参加起草单位：国网河北省电力有限公司电力科学研究院
国网湖北省电力有限公司计量中心苏州华电电气股份有限公司
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 1189.4—2022
本规程主要起草人：
周峰 (国家高电压计量站) 岳长喜（国家高电压计量站）许灵洁（国网浙江省电力有限公司营销服务中心）
参加起草人：
史轮（国网河北省电力有限公司电力科学研究院）李俊（国网湖北省电力有限公司计量中心）汪建（苏州华电电气股份有限公司） JJG1189.4—2022
目 录
引言 1 范围· 2
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (8) (9) (10) (12) (16) (19) (20)
引用文件 3 术语和计量单位
概述计量性能要求
4 5
5.1 准确度等级 5.2 基本误差· 5.3 周期稳定性 6
通用技术要求· 6.1 外观及标志. 6.2 绕组极性.· 6.3 绝缘电阻·
计量器具控制 7. 1 检定条件 7. 2 计量标准器及配套设备· 7. 3 检定项目 7. 4 检定方法 7. 5 检定结果的处理… 7.6 检定周期. 附录A 检定接线影响附录 B 电压互感器现场检定用高压电源附录 C 检定原始记录格式附录 D 检定证书/检定结果通知书内页格式（第2页）附录E 检定证书/检定结果通知书检定结果页式样（第3页）
7
- JJG1189.4—2022
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制订工作的基础性系列规范。
本规程是JJG1189《测量用互感器》的第4部分。《测量用互感器》拟由9个部分
组成：
第1部分：标准电流互感器；第2部分：标准电压互感器；
一
第3部分：电力电流互感器；第4部分：电力电压互感器；第5部分：三相组合互感器；第6部分：谐波电流互感器；
一
第7部分：谐波电压互感器；第8部分：宽量程电流互感器；第9部分：抗直流电流互感器
本规程代替JJG1021一2007《电力互感器》的电力电压互感器部分，与 JJG1021一2007相比主要技术性差异如下：
将JJG1021分为电力电流互感器、电力电压互感器、三相组合互感器三个部分；删除了使用电容分压器作为标准器的有关内容；删除了运行变差的有关内容；删除了工频耐压试验的有关内容；删除了负荷外推法的有关内容：增加了数字比较法的有关内容，见7.2和7.4；增加了现场试验时减小检定接线影响的方法，见附录A；增加了现场试验时的高压电源升压方法，见附录B。
本规程历次版本的发布情况：
JJG1021—2007。
II JJG1189.4—2022
测量用互感器
第4部分：电力电压互感器检定规程
1范围
本规程适用于安装在电力系统中用于计量与测量的工频电力电压互感器的首次检定、后续检定和使用中检查。
本规程不适用于电子式电压互感器
2 引用文件
本规程引用了下列文件： JJG169互感器校验仪 JJG314测量用电压互感器 JJF1701.2测量用互感器型式评价大纲第2部分：标准电压互感器 GB/T9091感应分压器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
下列术语和定义适用于本规程。
3.1电力电压互感器voltagetransformersinpowersystem
在电力系统中起着电气隔离和按比率进行电压变换的作用，向电气测量、电能计量、自动保护等装置提供与一次电压信号有准确比例的二次电压信号的互感器。 3.2比值差ratioerror
电压互感器在测量中由于实际变比与额定变比不相等所引人的误差。电压互感器的比值差fu按式（1）计算。
KuU. -Ui × 100% fu=
(1)
U1
式中： Ku一电压互感器的额定变比，无量纲； Ui——一次电压有效值，V; U—二次电压有效值，V。
3.3相位差phasedisplacement
电压互感器的一次电压相量与二次电压相量的相位差值，相量方向以理想电压互感器的相位差为零来决定。当二次电压相量超前一次电压相量时，相位差为正，单位通常用分（'）或厘弧（mrad）表示。 3.4模拟比较法 analog comparisonmethod
1 JJG1189.4—2022
被检电压互感器与标准电压互感器的额定变比相同时，将被检电压互感器与标准电压互感器二次电压的差值输人误差测量装置，得到被检电压互感器误差的方法。 3.5数字比较法digitalcomparisonmethod
误差测量装置通过同步采样，将被检电压互感器及标准电压互感器的二次电压分别转换成数字信号，采用数字信号处理方法得到两个电压的幅值和相位，进而比较计算出被检电压互感器误差的方法。 3.6品质因数 qualityfactor
Q 试品（负载）所获得的无功功率与励磁变压器输出有功功率之比值。
4概述
电力电压互感器（以下简称电压互感器）包括电磁式电压互感器和电容式电压互感器（CVT）。电磁式电压互感器利用电磁感应原理，将一次绕组电压传递到电气上隔离的二次绕组，电磁式电压互感器基本原理见图1。
O
Ni
F
m ONa
图1电磁式电压互感器基本原理图
T一电压互感器铁芯；N.- 一次绕组；N2一二次绕组，实际的电压互感器可能有多个二次绕组电容式电压互感器通过电容分压器将一次高电压降低为中压，通过电抗器补偿容性
-
阻抗压降后经中压变压器传递到二次侧，电容式电压互感器基本原理见图2。
A°
C
Iz C
C2
ERD
0
N
图2电容式电压互感器基本原理图
C一高压电容；C2一中压电容；Tz一中间变压器；Lk一补偿电抗器；Rp一阻尼装置；
a、n一二次绕组端子；da、dn一剩余电压绕组端子
5计量性能要求
5.1准确度等级
电压互感器的准确度等级分为0.1级，0.2级，0.5级，1级。
5.2基本误差 2 JJG1189.4—2022
当环境温度为一25℃～40℃，相对湿度不大于80%，环境电磁干扰可忽略，电压互感器在二次负荷为额定负荷和下限负荷之间的任意数值时，各准确度等级的电压互感器的误差不得超出表1给定的限值范围，实际误差曲线不得超出误差限值连线所形成的折线范围。
表1电压互感器基本误差限值
电压百分数U./UN
准确度等级
80~120
% 比值差/% 相位差／（"）比值差/% 相位差／（'）比值差/% 相位差／（"）比值差/% 相位差／（"）
±1. 0 ±40 ±0.5 ±20 ±0.2 ±10 ±0. 1 ±5
1
0. 5
0. 2
0. 1
5.3 周期稳定性
电压互感器在连续两个周期检定中，其误差的变化不得超过基本误差限值的2/3。
6 通用技术要求
6.1 外观及标志
电压互感器的器身上应有铭牌和标志。铭牌上应标有：型号、编号、出厂日期、接线图或接线方式说明、额定电压比、准确度等级和二次负荷等明显标志。一次和二次接线端子上应有电压接线符号标志，接地端子上应有接地标志。 6.2绕组极性
电压互感器的绕组极性规定为减极性。 6.3 绝缘电阳
电压互感器的绝缘电阻应符合表2的要求。
表2电压互感器绝缘电阻要求
一次对二次及外壳绝缘电阻 二次绕组之间绝缘电阻 二次绕组对地绝缘电阻
额定电压 3kV及以上 3kV以下
>1000 Mα >100 MQ
>500MQ >30 Mn
>500Mα >30 MQ
注：一次对二次及外壳绝缘电阻要求不适用于电容式电压互感器。
3
