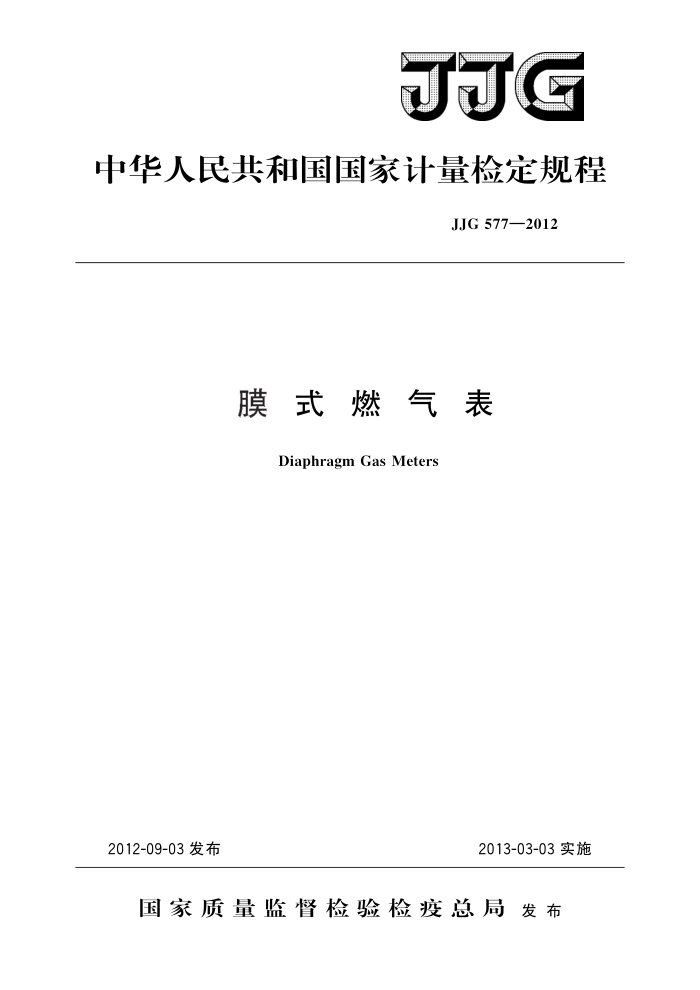

JJG
中华人民共和国国家计量检定规程
JJG577—2012
膜式燃气表
Diaphragm Gas Meters
2013-03-03实施
2012-09-03发布
国家质量监督检验检疫总局发布 JJG577—2012
膜式燃气表检定规程
JJG577—2012 代替JJG577—2005
Verification Regulation of Diaphragm Gas Meters
规程正文部分
归口单位：全国流量容量计量技术委员会
主要起草单位：北京市计量检测科学研究院
重庆市计量质量检测研究院
参加起草单位：浙江省计量科学研究院
重庆前卫克罗姆表业有限责任公司
丹东热工仪表有限公司
重庆市山城燃气设备有限公司
本规程委托全国流量容量计量技术委员会负责解释 JJG 577—2012
本规程主要起草人：
杨有涛 （北京市计量检测科学研究院）廖新 （重庆市计量质量检测研究院）
参加起草人：
金岚 （浙江省计量科学研究院）唐蕾 （北京市计量检测科学研究院）陈海林 （重庆前卫克罗姆表业有限责任公司）孙晓东 （丹东热工仪表有限公司）徐义洲 （重庆市山城燃气设备有限公司） JJG577—2012
目 录
引言 1 范围· 2 引用文件 3
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (6) (9) (9) (10) (11)
术语和计量单位 3.1术语： 3.2计量单位 4 概述· 4.1 原理和结构 4.2用途 5
计量性能要求通用技术要求
6
6.1铭牌和标记· 6.2 外观·· 6.3 流量范围. 6.4 指示装置： 6.5 密封性·· 6.6 压力损失 6.7 附加装置…· 6.8 安全性能·. 7 计量器具控制 7. 1 检定条件.. 7. 2 检定项目 7.37 检定方法·· 7. 4 检定结果的处理： 7.5 检定周期· 附录A燃气表附加装置的功能检测附录B检定证书/检定结果通知书内页信息及格式
I J.JG577—2012
引言
本规程是以国家标准GB/T6968一2011《膜式燃气表》、国际法制计量组织（OIML）的国际建议R137&.2：2012《气体流量计》（GasMeters）为技术依据，结合我国膜式燃气表的行业现状，对JJG577一2005《膜式燃气表》进行修订的。在主要的技术指标上与国家标准、国际建议等效。根据工作需要，将JJG577一2005《膜式燃气表》拆分成为检定规程和型式评价大纲技术规范。与JJG577一2005版本相比，本规程除编辑性修改外，主要技术变化如下：
取消了计量等级，采用准确度等级表示方式；修改了检定小流量点，可以在9min3qmin之间选取；修改了计数器技术要求：修改了燃气表的流量范围参数；修改了检定环境要求；取消了扭矩对性能影响要求；修改了示值误差试验时最少通气量要求；增加了使用中检查误差的具体检测方法；修改了检定证书/检定结果通知书内页格式；删除了原规程中附录A“型式评价试验大纲”，型式评价试验大纲作为国家技
术规范另行制定。
JJG577一2005的历次版本发布情况为：
JJG333一83皮膜式家用煤气表（试行）； JJG577—88工业煤气表（试行）； —JJG577—1994膜式煤气表。
II J.JG577—2012
膜式燃气表检定规程
1范围
本规程适用于膜式燃气表（以下简称为燃气表）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JJF1001一2011通用计量术语及定义 GB/T6968一2011膜式燃气表 OIMLR137H&.2：2012气体流量计（GasMeters） OIMLD11：2004电子测量仪器通用要求（Generalrequirementsforelectronic
measuring instrument)
EN1359：1998+A1：2006膜式燃气表（DiaphragmGasMeters）凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
3.1.1最大流量qmaxmaximumflowrateqmax
燃气表符合计量性能要求的上限流量。 3.1.2最小流量qminminimum flowrate qmin
燃气表符合计量性能要求的下限流量。
3.1.3分界流量qttransitionalflow-rateqt
介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量。燃气表在高区和低区各有相应的最大允许误差。q：为0.1qmax。 3.1.4流量范围flow-raterange
能符合燃气表计量性能要求的最大流量和最小流量所限定的范围。
3.1.5最大工作压力pmaxmaximum operating pressure pmax
燃气表工作压力的上限值。
3.1.6压力损失A，pressureloss△
在最大流量的条件下，燃气表进气口与出气口之间的平均压力降。
3.1.7累积流量QintegratingvalueQ
燃气表在一段时间内指示装置所累积的体积流量。 3.1.8回转体积V。cyclicvolumeV。
燃气表计量室完成一个工作循环所排出的气体体积。
I
