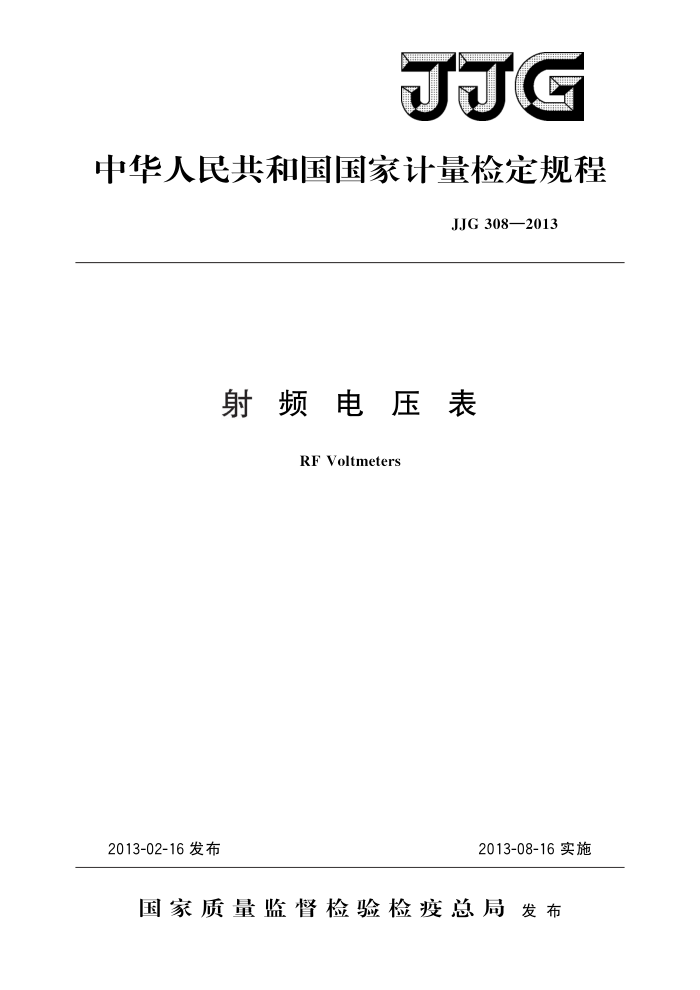

JJG
中华人民共和国国家计量检定规程
JJG308—2013
射频电压表
RF Voltmeters
2013-08-16实施
2013-02-16发布
国家质量监督检验检疫总局发布 JJG308—2013
射频电压表检定规程 Verification Regulation of
JJG308—2013 代替JJG 279—1981
JJG308—1983 JJG319—1983
RF Votlmeters
归口 单位：全国无线电计量技术委员会起草 单 位：中国计量科学研究院
广东省计量科学研究院
本规程委托全国无线电计量技术委员会负责解释 JJG 308—2013
本规程主要起草人：
黄见明（中国计量科学研究院）朱思捷 （广东省计量科学研究院）陶毅 (中国计量科学研究院)
本规程参加起草人：
张楠 (广东省计量科学研究院) 田伟 （中国计量科学研究院） JJG308—2013
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (4) (4) (5) (6)
范围·. 2 概述· 3 计量性能要求·. 3.1电压基本误差· 3.2频率附加误差 4通用技术要求 4.1外观检查. 4.2功能检查 4.3 通电检查 5计量器具控制· 5.1检定条件.. 5.1.1环境条件 5.1.2检定用设备 5.2检定项目及检定方法 5.3检定结果的处理.. 5.4检定周期· 附录A检定记录表格附录B检定证书/检定结果通知书内页格式式样
- JJG308—2013
引言
本规程规定了频率范围在2GHz以内的射频电压表的检定方法，是JJG279一1981 《WFG-1B型高频微伏表》、JJG308一1983《超高频毫伏表》和JJG319一1983《超高频微伏表》的修订版本。以上三个检定规程已实施20余年。随着无线电测量技术的不断发展，对无线电电压测量的方式也有了很大的提高和变化。特别是数字电压表已经逐步取代了低频电子电压表在低频段的测量，电子电压表的量程也不断地扩展到超高频段因此，旧规程在某些技术要求上当今的实际要求已经不相适应。本规程编制依据 JJF1002一2010《国家计量检定规程编写规则》和JJF1059《测量不确定度评定与表示》 完成。在修订中，扩展了原规程的频率范围和电压范围，已适应目前射频电压表的实际检定需求
Ⅱ JJG308—2013
射频电压表检定规程
1范围
本规程适用于频率范围在2GHz以内、电压测量范围在300μV～100V的射频电压表（以下简称电压表）的首次检定、后续检定和使用中检查。
2概述
射频电压表是无线电计量中的重要仪表。一般由检波器、分压器、放大器和指示器构成。检波器对射频信号进行检波后：直流放大器对检波后的直流信号放大，然后由指示器指示测量的电压值。广泛应用于无线电和电子电路或元件的工作状态的测量。是许多电参数的测量基础仪器。
3计量性能要求
3.1电压基本误差
电压基本误差：土3%（100kHz）。 3.2频率附加误差
频率附加误差： ±3%(100kHz~50MHz，≥10mV); ±5%（20kHz~200MHz，≥3mV); ±15%（20kHz~1GHz，≥3mV); ±20%(10kHz~2GHz，≥1 mV)。 检定时以被检仪器的技术指标为准。
4通用技术要求
4.1外观检查
电压表应具有制造厂、仪器名称、仪器型号、出厂编号和电源要求。电压表的控制旋钮、按键开关、输入和输出端口应有明确的标志。 4.2功能检查
被检电压表通电前不应有妨碍读数和影响正常工作的机械损伤，控制旋钮及按键应能正常工作，显示器能正常显示，各种标志应清晰完整；指针式仪表的表针不应弯曲，表头机械零点能调整自如等。 4.3通电检查
被检电压表通电预热后，指针式仪表应能进行电气零点调整和自校。加入信号后表头应有指示，且没有卡住和跳跃现象。
I JJG308—2013
5计量器具控制
5.1检定条件 5.1.1环境条件
1）环境温度：（23士5)℃； 2）相对湿度：<80%； 3）电源电压及频率：（220士10)V，（50士1)Hz； 4）实验室应无影响测量结果的剧烈震动和电磁场干扰。
5.1.2检定用设备
1）交流电压标准器交流电压标准器输出电压的误差不大于被检电压表基本误差的三分之一：频率满足
被检电压表的定度频率要求，如100kHz；输出电压的范围能满足被检电压表的要求，且能够调整到所要求的检定电压点上：输出信号的失真度不大于被检电压表基本误差的五分之一。
电压范围：300uV~100V；电压最大允许误差：土1%。 2）高频标准电压源高频标准电压源的频率和电压范围均应能满足被检电压表要求；输出电压的误差不
大于被检电压表频率附加误差的三分之一：输出信号的失真度不大于被检电压表允许误差的五分之一，寄生调幅应不大于1%。
频率范围：10kHz～2GHz; 电压范围：200μV~1V。
5.2检定项目及检定方法 5.2.1检定项目
电压表检定项目如表1所示。
表1电压表检定项目
项目名称
首次检定 后续检定
使用中检查
外观及工作正常性检查电压基本误差的检定频率附加误差的检定
+ + +
+ +
+ + +
注：“十”为应检项目，“一”为可不检项目，
5.2.2检定方法 5.2.2.1外观及工作正常性检查
1）被检电压表应附有制造厂的技术说明书及保证仪器正常工作的必要附件，如T 形三通、负载等。
2）外观及工作正常性检查应满足本规程第4章的要求。 3）检定连接时必须使用规定的地线，或通过三通连接，接地良好。
2 JJG308—2013
4）进行检定时，被检电压表及检定用设备应按规定进行预热 5.2.2.2电压基本误差的检定
1）连接方式如图1。
交流电压标准器
被检电压表
图1电压基本误差检定连接示意图
2）检定步骤按图1将被检电压表的探头（或通过三通）接到交流电压标准器的输出端。将交流
标准电压标准器的频率调到被检电压表的定度频率上（如100kHz）。
调节交流电压标准器输出电压使被检表指示到规定的刻度V上，再读取交流电压标准器的输出电压V。并记入附录A的表A.1。
3）按公式（1）计算电压基本误差：
_V-V× 100% A
(1)
Vs
式中： V-被检电压表的指示值； V。交流电压标准器的输出电压读数值； V,被检电压表该量程的满刻度值（数字指示电压为电压的读数值）。 每量程至少检定3点，检定点的选取原则为：满量程、2/3量程和1/3量程。 分别在每个量程上重复上述步骤，检定各量程的电压基本误差。
5.2.2.3频率附加误差的检定
1）连接方式如图2。
高频标准电压源
被检电压表
图2频率附加误差的检定连接示意图
2）检定步骤在所检定的量程，将被检电压表按说明书规定，进行电气零点调整和满刻度校准。 按图2将被检电压表的探头插入T形三通，必须连接可靠。 将高频标准电压源的频率调到被检电压表的定度频率上。输出电压调到使被检电压
表指示到接近满刻度处某一固定值V（一般选1V量程0.8V电压）。读取被检电压表的指示值V记人附录A的表A.2。
改变高频标准电压源的频率，保持其输出电压值V不变，读取对应各频率点被检电压表的指示值V记人附录A的表A.2。
3
