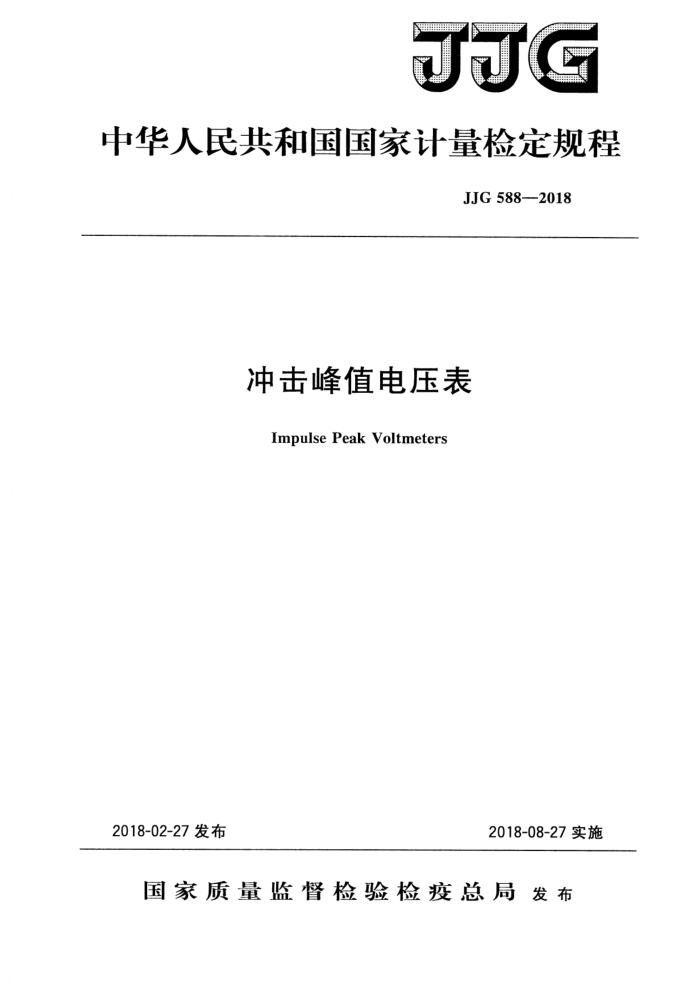

JJG
中华人民共和国国家计量检定规程
JJG 588-2018
冲击峰值电压表
ImpulsePeakVoltmeters
2018-08-27实施
2018-02-27发布
国家质量监督检验检疫总局发布 JJG588—2018
冲击峰值电压表
检定规程 Verification Regulation of ImpulsePeakVoltmeters
JJG 588—2018 代替JJG588—1996
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网湖北省电力公司电力科学研究院
参加起草单位：国网江苏省电力公司电力科学研究院
国网上海市电力公司电力科学研究院国网黑龙江省电力公司电力科学研究院
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 588—2018
本规程主要起草人：
刘少波（国家高电压计量站）龙兆芝 (国家高电压计量站) 汪涛（国网湖北省电力公司电力科学研究院）
参加起草人：
周志成（国网江苏省电力公司电力科学研究院）金珩 (国网上海市电力公司电力科学研究院) 宫游（国网黑龙江省电力公司电力科学研究院） JJG588—2018
目藍 录
引言 1 范围 2 引用文件· 3术语.· 3.1冲击峰值电压表· 4 概述· 5计量性能要求 5.1基本误差 5.2准确度等级 5.3重复性 5.4短时稳定性 6通用技术要求· 6.1外观 6.2 输入阻抗 6.3绝缘电阻 6.4工频耐压 7计量器具控制· 7.1 检定条件· 7.2检定项目和检定方法… 7.3检定结果的处理 7.4检定周期附录A检定原始记录格式附录B检定证书/检定结果通知书内页格式（第2页）附录C检定证书/检定结果通知书检定结果格式（第3页）
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5) (6) (11) (12)
-
..
.
.
..
·
.
- JJG588—2018
引言
本规程依据JJF1001—2011《通用计量术语及定义》、JJF1002—2010《国家计量检定规程编写规则》制定。
本规程对JJG588一1996进行修订，与JJG588-1996相比，除编辑性修改外主要技术变化如下：
对“计量性能”基本误差的表示方法进行修改（见5.1）； “计量性能”增加了重复性的要求（见5.3）； -增加标准波源时间参数的规定（见7.1.4）；一删除了原规程中采用比较法检定基本误差的内容；
-
修改了“基本误差”检定电压点和测量次数的要求（见7.2.2.4）；删除了原规程“基本误差”加试的要求。
本规程的历次版本发布情况为：
JJG588—1996。
I JJG588—2018
冲击峰值电压表检定规程
1范围
本规程适用于测量范围为士（1001600）V数字式冲击峰值电压表的首次检定、 后续检定和使用中检查。 2 引用文件
本规程引用了下列文件： GB/T16896.1高电压冲击测量仪器和软件第1部分对仪器的要求 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
GB/T16896.1、GB/T16927.1中确立的术语和定义适用于本标准。 3.1冲击峰值电压表impulsepeakvoltmeter
能够测量冲击电压峰值的仪器，该冲击电压波峰附近较短时间内不应有短时过冲或高频振荡。
【GB/T16896.1—20053.1.3】 4概述
数字式冲击峰值电压表（以下简称峰值表）是测量冲击电压峰值的仪器。使用时，峰值表通过传输电缆与冲击电压分压器的二次电压输出端相连，测量冲击电压分压器的输出电压峰值。通过在峰值表面板上输入冲击电压分压器的分压比，峰值表显示单元可直接显示施加在冲击电压分压器上的一次电压峰值。峰值表一般由二次衰减器、A/D 采集转换单元和显示装置组成。 5计量性能要求
5.1基本误差
峰值表峰值电压最大允许误差如式（1）所示。
△=±（a%U+b%Um）
(1)
式中： △-—最大允许误差，V或kV; a一与读数值有关的误差系数； b—与量程有关的误差系数 U.-被检峰值表的读数值，V或kV；
1 JJG588—2018
U.所测量程满度值，V或kV。
其中：b≤α
1
注：a、b数值由仪器设备供应商给出。 5.2准确度等级
峰值表准确度等级分为1级、2级和5级共3个等级，每个等级的误差系数应满足表1的规定。
表1准确度等级与误差系数
1级 ≤1
2级 ≤2
5级 5
准确度等级误差系数（a十b)
5.3重复性
峰值表示值测量重复性应不大于其最大允许误差绝对值的1/10。
5.4短时稳定性
被检峰值表基本误差检定后，在满量程附近选取一点进行复检，基本误差的变化应不大于其最大允许误差绝对值的1/3。
6通用技术要求
6.1外观
峰值表及配套器件外观应完好，接线端钮齐全，标志正确清晰，转换开关动作灵活，定位准确。铭牌上应有仪器名称、型号规格、准确度等级、出厂编号、制造厂、出厂日期等标志。
外观检查后，可按仪器技术条件规定给仪器接上电源及必要的连接线。仪器通电后，所有应显示的信号均应有正常显示。 6.2输入阻抗
峰值表的输人阻抗等效值应不小于1Mα2的电阻与不大于50pF的电容的并联。 6.3绝缘电阻
峰值表电源输入端对接地端之间，绝缘电阻应大于20Mα。 6.4工频耐压
峰值表电源输入端对外壳接地端应能承受2kV、1min工频耐受试验而无闪络现象。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1环境条件
环境温度（20士5）℃，相对湿度不大于75%。 7.1.2电源 2 JJG588—2018
电源频率为（50士0.5）Hz，总谐波失真度（THD）小于2%，检定过程中，电源电压应保持在（220士4.4）V。 7.1.3环境电磁场干扰
环境电磁场干扰引起被检峰值表误差的变化应不大于被检峰值表最大允许误差绝对值的1/10。 7.1.4标准波源
标准波源包括波形形成回路和输出电缆，其应能输出正负极性标准冲击波形，波形时间参数要求见表2。
标准波源峰值最大允许误差不应超过被检峰值表准确度等级对应误差限值的1/4。
表2标准波源的要求
参数波前时间半峰值时间截断时间波前时间半峰值时间
波形雷电全波(LI) 波前截波（LIC) 操作波(SI) 注：短期稳定性是至少10次连续冲击的实验标准偏差。 7.1.5 辅助设备
数值范围 (0.8~0.9)μs (55~65)μs (0.45~0.55）μs (15~300)μs (2 600~4 200) μs
不确定度 短期稳定性 ≤2%
≤0.2% ≤0.5% ≤1% ≤0.2% ≤0.2%
≤2% ≤2% ≤2% ≤2%
检定峰值表的辅助设备应满足以下要求
绝缘电阻表的准确度等级不低于10级，试验电压为2kV；工频耐压试验装置输出电压不小于2kV，输出电流不小于0.5A，总谐波失真度（THD）不超过5%，高压测量装置的示值误差不超过士3%。
7.2检定项目和检定方法 7.2.1检定项目
检定项目及要求见表3。
表3检定项目一览表首次检定
检定项目外观绝缘电阻工频耐压基本误差重复性短时稳定性
使用中检查
后续检定
+ + + + + +
+
+
+ + +
+ +
注：“十”表示署要检定，“一”表示不需检定。
3
