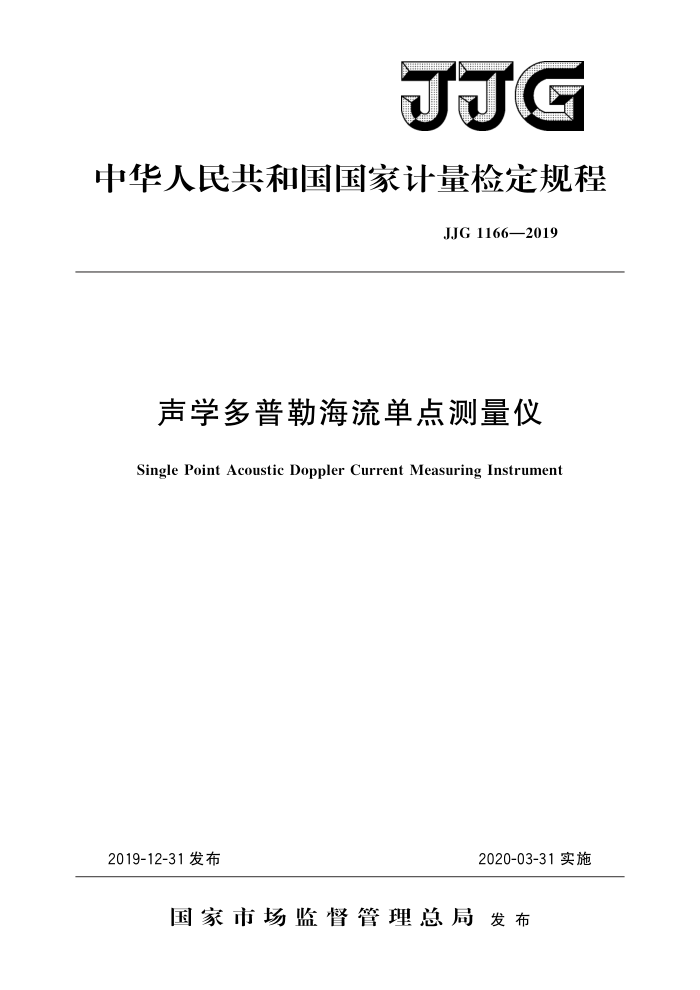

JJG
中华人民共和国国家计量检定规程
JJG 1166—2019
声学多普勒海流单点测量仪
Single Point Acoustic Doppler Current Measuring Instrument
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG 1166—2019
声学多普勒海流单点测量仪
检定规程 Verification Regulation of Single Point Acoustic Doppler Current Measuring Instrument
JJG 1166—2019
归口单位：全国海洋专用计量器具计量技术委员会
主要起草单位：国家海洋局南海标准计量中心参加起草单位：中山大学
国家海洋局东海标准计量中心
本规程委托全国海洋专用计量器具计量技术委员会负责解释 JJG1166—2019
本规程主要起草人：
张岳洪（国家海洋局南海标准计量中心）曲念东（国家海洋局南海标准计量中心）
参加起草人：
詹杰民（中山大学）赵秀玲（国家海洋局东海标准计量中心）翁德显（国家海洋局南海标准计量中心）苏炜 (中山大学) 赵 陶（中山大学） JJG1166—2019
目 录
引言 1 范围 2 引用文件 3
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (2) (2) (2) (2) (3) (4) (6) (6) (7) (8) (9) (14) (16)
术语和计量单位 3.1术语.. 3.2计量单位 N
概述· 5 计量性能要求， 6 通用技术要求，
.
.
计量器具控制， 7. 1 检定条件.. 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理··· 7. 5 检定周期· 附录A车速变化率的计算附录 B 标准流速的换算附录 C 声学多普勒海流单点测量仪检定记录表格式附录 D 检定证书内页格式附录E 检定结果通知书内页格式
7
- JJG1166—2019
引言
本规程的编写以JJF1001一2011《通用计量术语及定义》、JJG1002一2010《国家计量检定规程编写规则》为基础和依据制定
本规程为首次发布。
I JJG1166—2019
声学多普勒海流单点测量仪检定规程
1范围
本规程适用于流向测量范围为（0～360）°、流速测量范围为（5～300）cm/s声学多普勒海流单点测量仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJG1001一2011通用计量术语及定义 GB/T15920一2010海洋学术语物理海洋学凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
JJG1001一2001和GB/T15920一2010界定的术语和定义适用于本规程。 3.2计量单位 3.2.1流速单位：厘米每秒，符号：cm/s。 3.2.2流向单位：度，符号：°。
4概述
声学多普勒海流单点测量仪（以下简称“海流计”）是基于声学多普勒频移原理，换能器沿窄波束方向发射短声脉冲，并接收在波束通过水体时由其中散射颗粒物返回的声信号，利用这些信号，计算出流速、流向。海流计可于锚系/固定状态下，测量海流计安装深度处离换能器0.4m～1.0m区域水体的流速、流向。海流计工作原理如图1 所示。
注：散射颗粒物通常是指浮游生物、气泡、悬浮泥沙或有机物及人类活动产生的颗粒物等。
1 JJG1166—2019
0
波束角=2°
测量距离
图1海流计工作原理图
5 计量性能要求
海流计的主要技术指标应符合表1的要求。
表1 海流计计量性能要求
流向
5°［（0～15）°倾角时］ ±5cm/s（流速≤100cm/s时） ±5%读数（流速>100cm/s时）
示值误差
流速
流向流速
5° ≤3 cm/s
测量重复性
注：海流计倾角15°时，应能正常工作。
通用技术要求
5
海流计所敷保护层应牢固、均勾、光洁，无脱落现象；各部件应安装正确、牢固、无松脱变形和其他影响使用的缺陷；数据记录器能正常工作。
7 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1标准器 7.1.1.1流向标准器
磁方位角测量系统：磁方位角测量值的扩展不确定度优于0.5°，k=2。 7.1.1.2流速标准器
检定拖车车速测量系统：测速范围（5～300）cm/s，最大允许误差士1cm/s。
2 JJG1166—2019
7.1.2主要配套设备 7.1.2.1流向检定水槽
材质为无磁材料；工作段可绕其几何中心水平旋转；提供流速不小于100cm/s，10min内流速变化低于10cm/s，空间流速差异小
于30cm/s的稳定流场；
工作段尺寸不小于宽1.4m、长2.8m、深0.4m。
7.1.2.2流速检定水槽 7.1.2.2.1流速检定水槽功能段及其要求
流速检定水槽为直线明槽，由加速段、稳定段、检定（测量）段和制动段组成，两壁上水平安装轨道用于运行检定拖车。加速段和制动段的长度应由检定拖车的技术指标和海流计在流速检定水槽中检定的最大速度来决定，制动段的长度必须考虑满足安全需要。 7.1.2.2.2流速检定水槽尺寸
流速检定水槽的尺寸大小应符表2要求。
单位：m
表2流速检定水槽尺寸要求
检定（测量）段长度
水槽净宽 ≥2.5
水槽净深 ≥1. 5
≥72
7.1.2.2.3检定拖车
检定拖车速度范围（5～300）cm/s，车速变化率应符合表3要求（车速变化率的计算方法见附录A）。
表3车速变化率
速度/（cm/s）车速变化率/%
10 ≤2.00
10~50 ≤1.00
>50 ≤0.60
7.1.3水体声散射信号强度
流向检定水槽和流速检定水槽所用水体需有足够的散射颗粒物，确保其声散射信号强度满足海流计工作要求。 7.1.4检定结果按标准声速（1500m/s）给出，水体声速测算系统测得声速最大允许误差不大于0.1m/s。 7.1.5环境条件
气温：（0～40）℃；相对湿度：（30～85）%；流向检定装置周围不应有影响海流计正常工作的磁场；
不得有被检海流计工作声频土10%频带的干扰声信号。 7.2检定项目
检定项目见表4。
3
